LM5064 將高性能熱插拔控制器與 PMBus 相結合^TM^符合 SMBus/I 標準^2^C 接口，用于精確測量、保護和控制連接到背板電源總線的系統的電氣工作條件。LM5064 通過 SMBus 接口持續向系統管理主機提供實時功率、電壓、電流、溫度和故障數據。
*附件：lm5064.pdf

LM5064 控制模塊包括獨特的熱插拔架構，可提供電流和功率限制，以便在將電路板插入帶電系統背板或任何其他“熱”電源時保護敏感電路。快速熔斷的斷路器可防止在輸出短路時損壞。輸入欠壓和過壓電平和滯后，以及插入延遲時間和故障檢測時間都是可配置的。LM5064 上的溫度監控模塊與低成本外部二極管連接，用于監控外部 MOSFET 或其他熱敏元件的溫度。當輸入和輸出電壓超出其編程范圍時，PGD 輸出提供快速指示器。

LM5064 監控電路可計算子系統運行參數 （V在我 在 、 P 在 、V 外 ） 以及峰值功率。精確的功率平均是通過平均輸入電壓和電流的乘積來實現的。黑盒 （Telemetry/Fault Snapshot） 功能在出現警告或故障時捕獲并存儲遙測數據和設備狀態。

特性

• 輸入電壓范圍：-10V 至 -80V
• 具有功率限制功能的可編程 26 mV 或 50 mV 電流限制閾值（MOSFET 功率耗散限制）
• V 實時監控 在 、V外我 在 、 P 在 、V輔助具有 12 位分辨率和 1 kHz 采樣率
• 針對硬短路的可配置斷路器保護
• 可配置的欠壓和過壓保護
• 具有可編程警告和關斷閾值的遠程溫度感應
• 檢測和通知 MOSFET 損壞狀態
• 功率測量精度：±4.5% （整個溫度范圍內）
• True Input Power 平均動態功率讀數
• V 的平均值在我 在 、 P在和 V外在 0.001 至 4 秒的可編程間隔內
• 具有 SMBA 通知的可編程 WARN 和 FAULT 閾值
• 由 WARN 或 FAULT 條件觸發的遙測測量和設備狀態的黑盒捕獲
• 我^2^C/SMBus 接口和符合 PMBus 標準的命令結構
• 功能齊全的應用程序開發軟件
• HTSSOP-28 封裝

參數

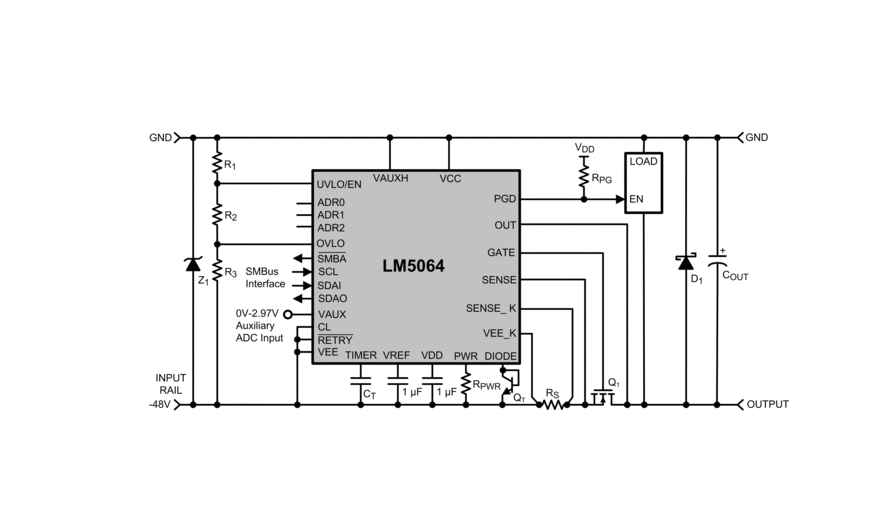

方框圖

概述

LM5064是一款負電壓系統電源管理和保護IC，具有PMBus接口。它設計用于基站電源分配系統、-24V/-48V工業系統等應用場景，提供過電流限制、短路保護、熱插拔控制、實時監控和溫度檢測等功能。

主要特性

• ?輸入電壓范圍?：-10V至-80V
• ?可編程電流限制?：26mV或50mV
• ?熱插拔控制?：防止插入背板時產生電壓跌落
• ?實時監控?：通過PMBus接口實時監控VIN、VOUT、IIN、PIN、VAUX和溫度
• ?過電流和短路保護?：包括電路斷路器功能和可配置的過電流限制
• ?溫度監測?：通過外部二極管進行遠程溫度感測
• ?故障通知?：通過SMBA引腳和PMBus接口提供故障和警告通知

功能框圖

LM5064的功能框圖顯示了其主要組成部分，包括電源輸入和輸出、電流和電壓監控、故障檢測和保護電路、PMBus接口以及溫度感測電路。

引腳功能

• ?VCC?：正電源輸入
• ?VEE?：負電源輸入
• ?GATE?：MOSFET門控信號
• ?UVLO/EN?：欠壓鎖定/使能輸入
• ?OVLO?：過壓鎖定輸入
• ?SENSE?：電流限制和功率限制感測輸入
• ?SENSE_K?和?VEE_K?：電流遙測開爾文感測輸入
• ?SDAI?和?SDAO?：SMBus數據輸入和輸出
• ?SCL?：SMBus時鐘輸入
• ?SMBA?：SMBus警報輸出
• ?VREF?：內部ADC參考輸出
• ?DIODE?：溫度感測二極管陽極輸入
• ?VAUX?和?VAUXH?：輔助電壓輸入
• ?ADR0, ADR1, ADR2?：PMBus地址選擇引腳
• ?VDD?：內部4.9V子調節器輸出
• ?RETRY?：重試選擇引腳
• ?TIMER?：定時輸入
• ?PWR?：功率限制輸入
• ?OUT?：輸出電壓感測輸入
• ?PGD?：電源良好監視輸出
• ?EP?：暴露焊盤

電氣特性

• ?工作電壓范圍?：VCC-VEE為10V至80V，瞬態能力達100V
• ?輸入電流?：在啟用狀態下，VCC-VEE=48V時，輸入電流為8mA
• ?欠壓鎖定/過壓鎖定閾值?：UVLO閾值為2.41V至2.55V，OVLO閾值為2.39V至2.53V
• ?電流限制閾值?：可編程為26mV或50mV
• ?功率限制閾值?：通過外部電阻設置
• ?溫度測量準確性?：±2°C

應用信息

• ?MOSFET選擇?：基于擊穿電壓、電流和功率額定值進行選擇
• ?電流限制和功率限制電阻計算?：提供了詳細的計算公式和步驟
• ?啟動時間和定時電容器選擇?：提供了計算啟動時間和選擇定時電容器的指南
• ?欠壓鎖定和過壓鎖定設置?：提供了設置UVLO和OVLO閾值和滯回的步驟

PCB布局指南

• ?推薦將LM5064靠近輸入連接器放置?
• ?在VCC和VEE引腳附近放置TVS二極管?
• ?最小化SENSE、SENSE_K、VEE_K和VEE引腳之間的電感?
• ?將高電流路徑和返回路徑設計得盡可能平行且靠近?

PMBus命令支持

LM5064支持一系列PMBus命令，用于配置設備參數、讀取遙測數據、清除故障和警告等。這些命令包括OPERATION、CLEAR_FAULTS、VIN_UV_WARN_LIMIT、OT_FAULT_LIMIT、READ_VIN、READ_VOUT、READ_TEMPERATURE_1等。

封裝信息

LM5064采用HTSSOP-28封裝，尺寸為9.7mm x 4.4mm x 0.9mm。

總結

LM5064是一款功能強大的負電壓系統電源管理和保護IC，適用于需要高精度電源監控、過電流保護和熱插拔控制的工業應用。通過PMBus接口，用戶可以方便地配置設備參數、監控系統狀態并及時響應故障和警告。
