LM5066 提供強大的保護和精度 監控 10 至 80 V 系統。可 編程 序 UV、OV、I限制和快速短路保護允許 為任何應用提供定制保護。 可編程 FET SOA 保護將 允許 FET 耗散的最大功率 在任何條件下。可編程故障定時器 （噸 故障 ） 以避免誤跳閘，確保啟動， 并限制過載事件的持續時間。
*附件：lm5066.pdf

除了電路保護之外，LM5066 還提供 實時功率、電壓、電流、溫度和 故障數據通過 我^2^C / SMBus 接口。符合 PMBus 標準 命令結構使 裝置。精確遙測實現智能電源 效率等管理功能 優化和早期故障檢測。LM5066 還 支持 I/V/P 平均等高級功能 和峰值功率測量以改進系統 診斷。

LM5066I 與 LM5066 引腳兼容 并提供改進的遙測精度和支持 Read_Ein 命令來監控能量。

特性

• 10V 至 80V 工作電壓
• 100V 連續絕對最大值
• 26 mV （±12%） 或 50 mV （±6%） ILIM 閾值
• 可編程 FET SOA 保護
• 可編程 UV、OV、t故障閾 值
• 外部 FET 溫度感應
• FET 檢測失敗
• 我^2^C / SMBus 接口
• 符合 PMBus? 標準的命令結構
• 精密 V IN、VOUT、IIN、PIN、VAUX 監測
  • V （±2.7%）;I （±3%）;P （±4.5%）
• 可編程 I/V/P 平均間隔
• 采樣率為 1kHz 的 12 位 ADC
• –40°C < TJ < 125°C 工作溫度
• 與 LM5066I 引腳對引腳兼容

參數

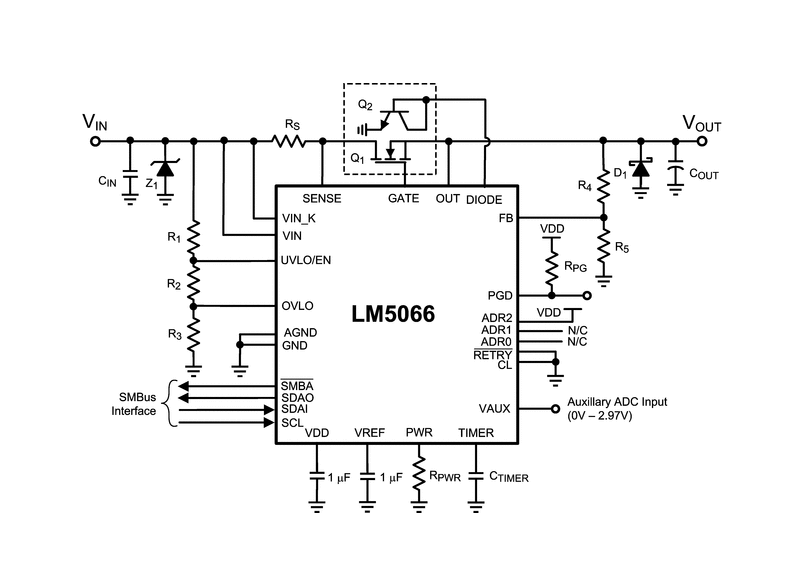

方框圖

概述

LM5066是一款10至80V輸入電壓范圍的熱插拔控制器，具有I/V/P監控和PMBus接口。它主要用于48V服務器、基站電源分布、網絡路由器和交換機、PLC電源管理等應用場景。LM5066提供過電流保護、過壓保護、欠壓鎖定、故障計時器、熱插拔控制等功能，并通過PMBus接口進行實時監控和配置。

主要特性

• ?寬輸入電壓范圍?：10至80V，連續絕對最大值為100V。
• ?高精度監控?：輸入電壓、輸出電壓、輸入電流、輸入功率、輔助電壓和溫度監控，精度分別為±2.7%、±2.7%、±3%、±4.5%、±2.7%和±10°C。
• ?可編程保護?：可編程FET安全工作區（SOA）保護、可編程UV、OV、ILIM閾值、外部FET溫度感應、故障FET檢測。
• ?PMBus接口?：支持PMBus命令結構，便于編程和監控。
• ?熱插拔控制?：管理插入時的浪涌電流、故障和負載監控。
• ?多重保護?：包括過電流限制、短路保護、過壓保護、欠壓鎖定等。

功能框圖

功能框圖展示了LM5066的主要功能模塊，包括輸入電壓和電流監控、輸出電壓和電流監控、功率監控、溫度監控、故障檢測和保護邏輯、PMBus接口、以及柵極驅動控制等。

引腳功能

• ?VIN?：輸入電壓
• ?GATE?：柵極驅動輸出，連接外部MOSFET的柵極
• ?SENSE?：電流感測輸入，用于監測MOSFET的源漏電流
• ?VIN_K?：輸入電壓開爾文感測引腳
• ?UVLO/EN?：欠壓鎖定/使能輸入
• ?OVLO?：過壓鎖定輸入
• ?AGND?：模擬地
• ?SDAI?和?SDAO?：SMBus數據輸入和輸出
• ?SCL?：SMBus時鐘輸入
• ?SMBA?：SMBus警報輸出
• ?VREF?：內部參考電壓輸出
• ?DIODE?：外部二極管連接引腳，用于溫度監控
• ?VAUX?：輔助電壓輸入
• ?ADR0, ADR1, ADR2?：SMBus地址選擇引腳
• ?VDD?：內部子調節器輸出，為低電壓電路供電
• ?CL?：電流限制范圍選擇引腳
• ?FB?：電源良好反饋輸入
• ?RETRY?：故障重試輸入
• ?TIMER?：定時電容輸入
• ?PWR?：功率限制設置引腳
• ?PGD?：電源良好指示輸出
• ?OUT?：輸出反饋，連接外部MOSFET的源極

電氣特性

• ?工作電壓范圍?：VIN為10至80V，瞬態能力達100V。
• ?輸入電流?：在VIN=48V時，啟用狀態下的輸入電流為7.2至9.5mA。
• ?欠壓鎖定/過壓鎖定閾值?：UVLO閾值為2.41至2.55V，OVLO閾值為2.39至2.53V。
• ?電流限制閾值?：可編程為26mV或50mV。
• ?溫度測量范圍?：-256°C至255°C。

應用信息

• ?設計考慮?：包括啟動電流管理、輸出電容充電、MOSFET選擇、功率限制和故障計時器設置等。
• ?熱插拔設計?：提供了詳細的熱插拔設計步驟，包括感測電阻選擇、MOSFET選擇、功率限制設置、故障計時器設置等。
• ?PCB布局指南?：推薦將LM5066靠近輸入連接器放置，最小化輸入電感，使用開爾文連接感測電阻，提供足夠的熱沉等。

PMBus命令支持

LM5066支持一系列PMBus命令，用于讀取和寫入設備參數、監控狀態、清除故障等。支持的命令包括OPERATION、CLEAR_FAULTS、VIN_UV_WARN_LIMIT、OT_FAULT_LIMIT、READ_VIN、READ_VOUT、READ_TEMPERATURE_1等。

封裝信息

LM5066采用HTSSOP-28封裝，尺寸為9.7mm x 4.4mm，具有暴露焊盤以提高熱性能。

總結

LM5066是一款功能豐富的熱插拔控制器，適用于需要高精度電源監控和多重保護的工業應用。通過PMBus接口，用戶可以方便地配置和監控設備狀態，確保系統的穩定運行。
