隨著嵌入式系統變得越來越智能，對嵌入式處理器的要求也越來越高。為了更好應對汽車、醫療和工業機器人等領域?qū)η度胧教幚砥鞯囊螅?a target="_blank">Arm推出了采用Armv8-R架構的Cortex-R52。Cortex-R52相對之前的處理器引入了很多新的特性，其中一個就是NEON。

本文主要介紹如何在IAR Embedded Workbench for Arm中使用Arm Cortex-R52NEON。

注意：由于Cortex-R52和Cortex-R52+具有相同的指令集并且軟件兼容， 除非特別說明，本文中的Cortex-R52同時包括Cortex-R52和Cortex-R52+。

01Arm Cortex-R52 NEON介紹

Arm NEON概述

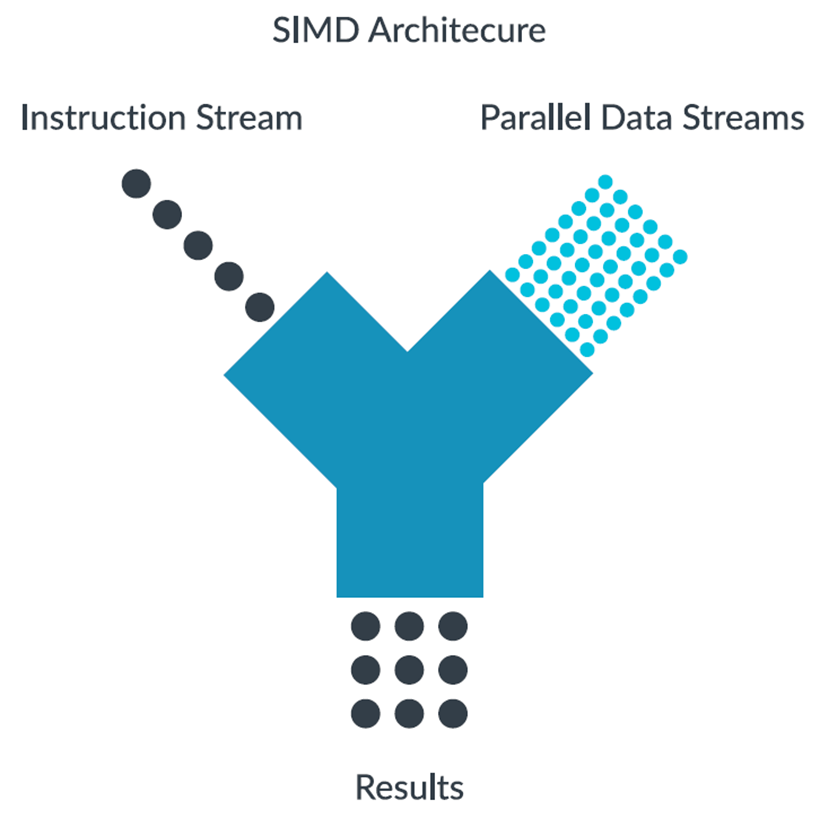

大多數Arm指令是單指令單數據 (SISD，Single Instruction Single Data)：即每條指令對單個數據執行指定的操作，因此，處理多個數據需要多條指令，相對較慢。為了提高性能和效率，Arm推出了對應的高級單指令多數據 (SIMD, Single Instruction Multiple Data)架構擴展NEON。Arm NEON 是針對Armv8架構Cortex-A和Cortex-R處理器的高級單指令多數據架構擴展。

單指令多數據指令可同時對多個數據執行相同的操作，如果數據處理很簡單并且重復多次，單指令多數據指令可以帶來顯著的性能提升。如下圖所示，單指令多數據指令 (ADD V10.4S, V8.4S, V9.4S)可以同時對4個數據進行加法運算：

Arm NEON寄存器(Registers), 向量(Vectors), 通道(Lanes)和元素(Elements)

Arm處理器有通用寄存器(R0-R15)，AArch32的通用寄存器寬度是32位，AAarch64的通用寄存器寬度是64位。Arm NEON有對應的NEON寄存器(NEON寄存器數目跟對應處理器相關)，NEON寄存器寬度是128位，同時NEON寄存器可以8位、16位、32位、64位或128位寄存器訪問。NEON寄存器包含相同數據類型元素(Elements)的向量(Vectors)，輸入和輸出NEON寄存器中相同的元素(Elements)位置稱為通道(Lanes)。

通常，每條NEON指令會并行執行n個操作，其中n是輸入向量被劃分為的通道數。每個操作都包含在通道中，從一個通道到另一個通道不能有進位或溢出。NEON向量中的通道數量取決于向量的大小和向量中的元素大小。

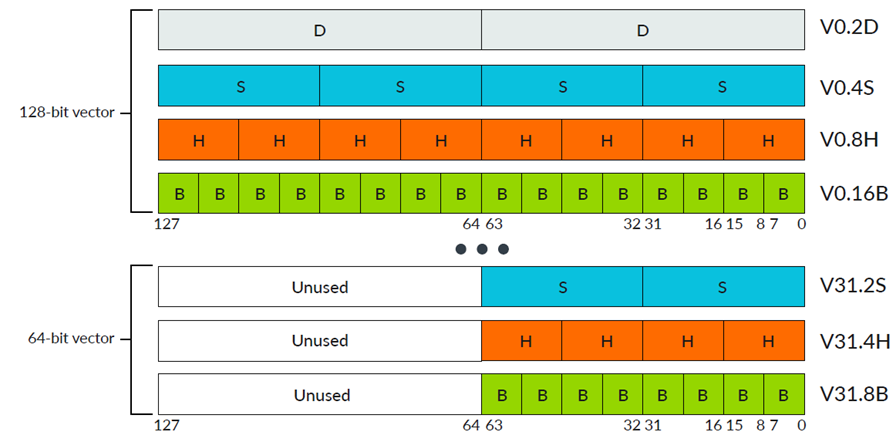

128位NEON向量可以包含以下元素大?。?/p>

16個8位元素(操作數后綴.16B，其中B表示字節Byte)

8個16位元素(操作數后綴.8H，其中H表示半字Half word)

4個32位元素(操作數后綴.4S，其中S表示單字Single word)

2個64位元素(操作數后綴.2D，其中D表示雙字Double word)

64位NEON向量可以包含以下元素大小(128位寄存器的高64位清零)：

8個8位元素(操作數后綴.8B，其中B表示字節Byte)

4個16位元素(操作數后綴.4H，其中H表示半字Half word)

2個32位元素(操作數后綴.2S，其中S表示單字Single word)

向量中的元素從最低有效位開始排序，元素0使用最低有效位。

下面是8個通道16位元素(8*16 =128)相加的示例：

Arm Cortex-R52 NEON概述

Arm Cortex-R52屬于Armv8-R架構，Armv8-R架構本身支持NEON，Cortex-R52具有對應的NEON配置選項：只支持單精度浮點運算或者支持單精度、雙精度浮點運算和NEON。

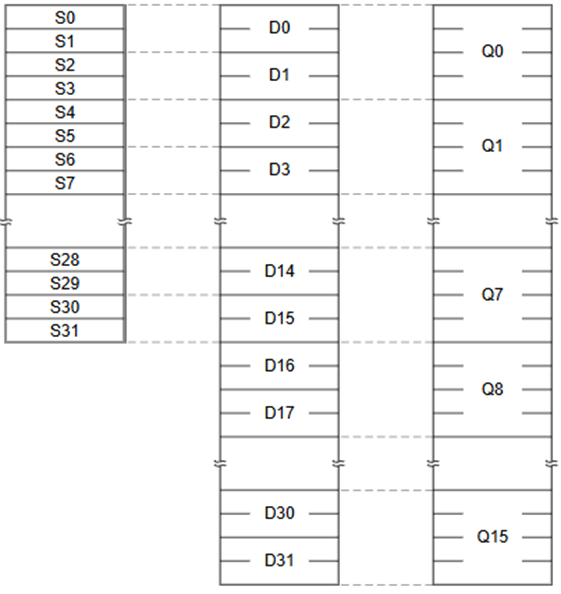

Cortex-R52 NEON包含16個128位的寄存器，這些寄存器可以當作32位的單精度寄存器S0-S31，64位的雙精度寄存器D0-D31或者128位的四字寄存器Q0-Q15：

02Arm NEON使用介紹

作為程序員，您可以有多種方法使用Arm NEON：

支持Arm NEON的庫

使用支持Arm NEON的庫(比如Arm Compute Library， Ne10等庫)可以很快捷方便地使用Arm NEON。

編譯器自動向量化(Auto-vectorization)

編譯器自動向量化可以自動優化代碼，充分利用Arm NEON。編譯器自動向量化一般包含兩部分：

循環向量化(Loop vectorization)：展開循環以減少迭代次數，同時在每次迭代中執行更多操作；

超字并行向量化(SLP，Superword-Level Parallelism vectorization)：將多個標量運算綁定到一起，使其成為向量運算，以充分利用高級單指令多數據指令。

NEON內在(intrinsics)函數

NEON內在函數是編譯器用適當?shù)?NEON指令替換的函數調用。NEON內在函數提供的控制幾乎與編寫匯編語言一樣多，但將寄存器的分配留給編譯器，以便開發人員可以更專注于算法。NEON內在函數在arm_neon.h中定義。

NEON匯編

為了獲得非常高的性能，對于經驗豐富的程序員來說，編寫 NEON匯編也是一種選擇。

03在IAR Embedded Workbench for Arm中使用Arm Cortex-R52 NEON

前面介紹了Arm NEON的基本概念和對應的使用方法，下面介紹如何在IAR Embedded Workbench for Arm中使用Arm Cortex-R52 NEON，主要包括使用編譯器自動向量化和NEON內在函數。

編譯器自動向量化

編譯器自動向量化需要指定對應的編譯器選項才能讓編譯器進行對應的自動向量化優化：

對應的處理器支持NEON

對應的編譯選項使能編譯器自動向量化

首先要確保對應的處理器支持NEON：

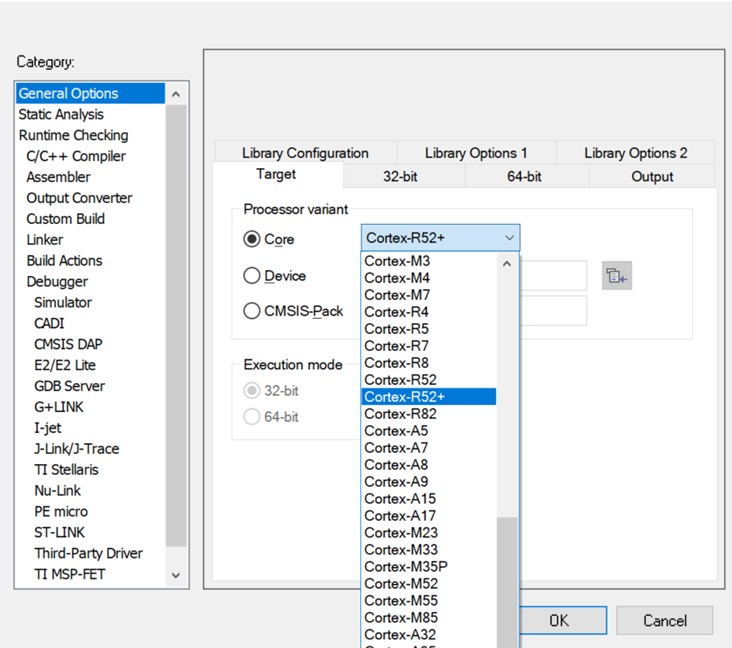

對應的Core要選擇為Cortex-R52/Cortex R52+:

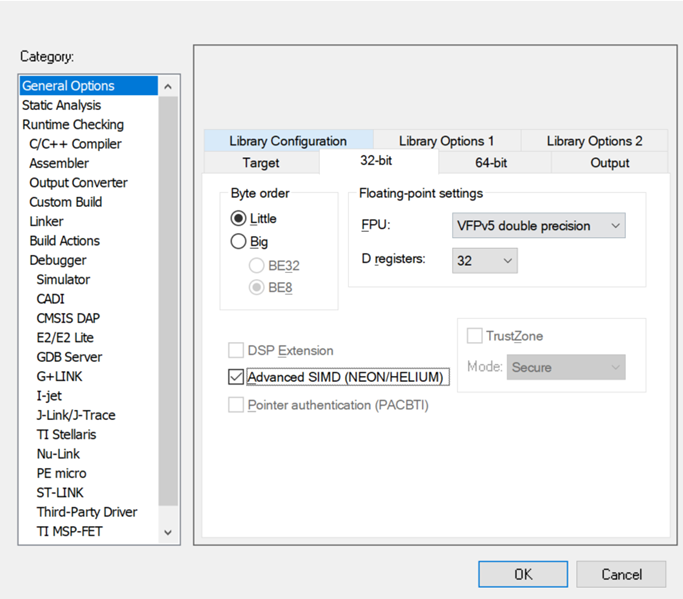

同時對應FPU要選擇為VFPv5 double precision, D registers要選擇為32，并且要勾選Advanced SIMD (NEON/HELIUM)選項：

對應CPU和FPU的編譯器選項分別為：--cpu=Cortex-R52/Cortex-R52+和--fpu=VFPv5。

然后對應的編譯器優化選項要使能編譯器自動向量化：

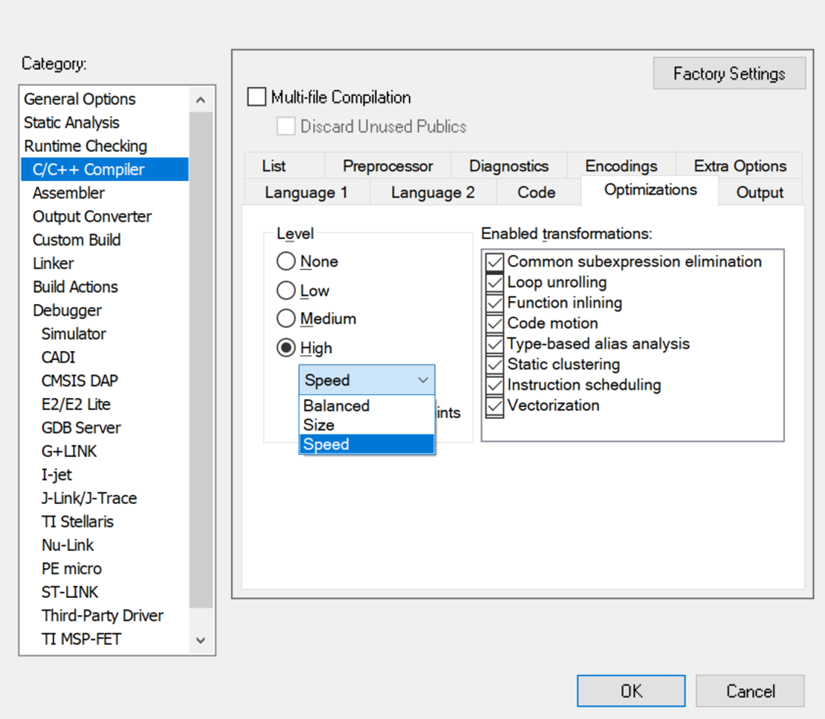

編譯器優化等級需要選擇為High Speed，并且勾選Vectorization選項才會使能編譯器自動向量化：

對應編譯器優化等級和自動向量化的編譯器選項分別為：-Ohs和--vectorize。

另外可以通過#pragma vectorize命令對后面的循環單獨使能/不使能編譯器自動向量化(只有在編譯器優化等級為High的時候#pragma vectorize命令才會生效)：

下面通過一個簡單的示例進行介紹：

void vec_mul_int (int* vec_A, int* vec_B, int* vec_C, int len_vec)

{

int i;

for (i=0; i

{

vec_C[i] = vec_A[i] * vec_B[i];

}

}

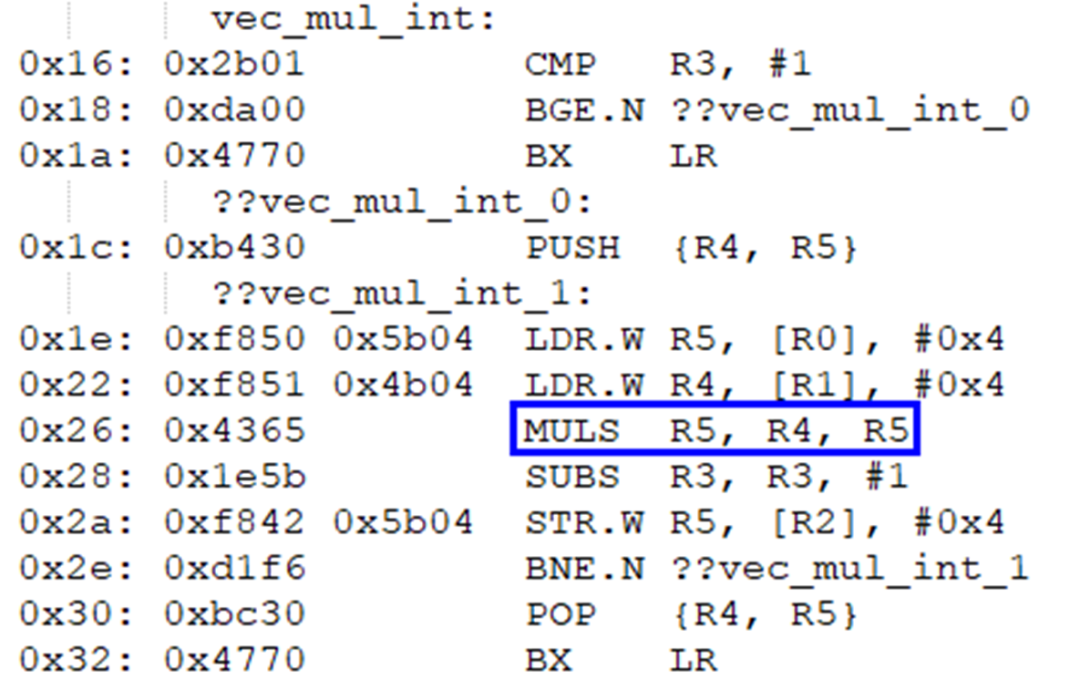

首先不使能編譯器自動向量化進行編譯，然后查看對應的反匯編代碼(可以使用ielfdumparm xxx.o xxx.txt --code --source命令將對應的.o文件輸出為對應的.txt文件)，對應的乘法操作采用的是普通的乘法指令MULS R5, R4, R5：

然后使能編譯器自動向量化進行編譯，查看對應的反匯編代碼使用了NEON相關的高級單指令多數據指令，其中乘法操作使用了VMUL.I32 Q0,Q0,Q1指令，同時對4個32位整型數據(.I32)進行乘法操作(VMUL)：

NEON內在函數

使用NEON內在函數需要包含對應的頭文件 arm_neon.h：

#include

void vec_mul_int(int* vec_A, int* vec_B, int* vec_C, int len_vec)
{
int i;

for (i=0; i<(len_vec / 4); i++)
{
*((int32x4_t*)vec_C) = vmulq_s32(*((int32x4_t*)vec_A), *((int32x4_t*)vec_B));

vec_A = vec_A + 4;
vec_B = vec_B + 4;
vec_C = vec_C + 4;
}
}

其中int32x4_t表示的是4個32位整型數據，vmulq_s32表示的是對s32(32位整型)數據進行向量乘法操作。

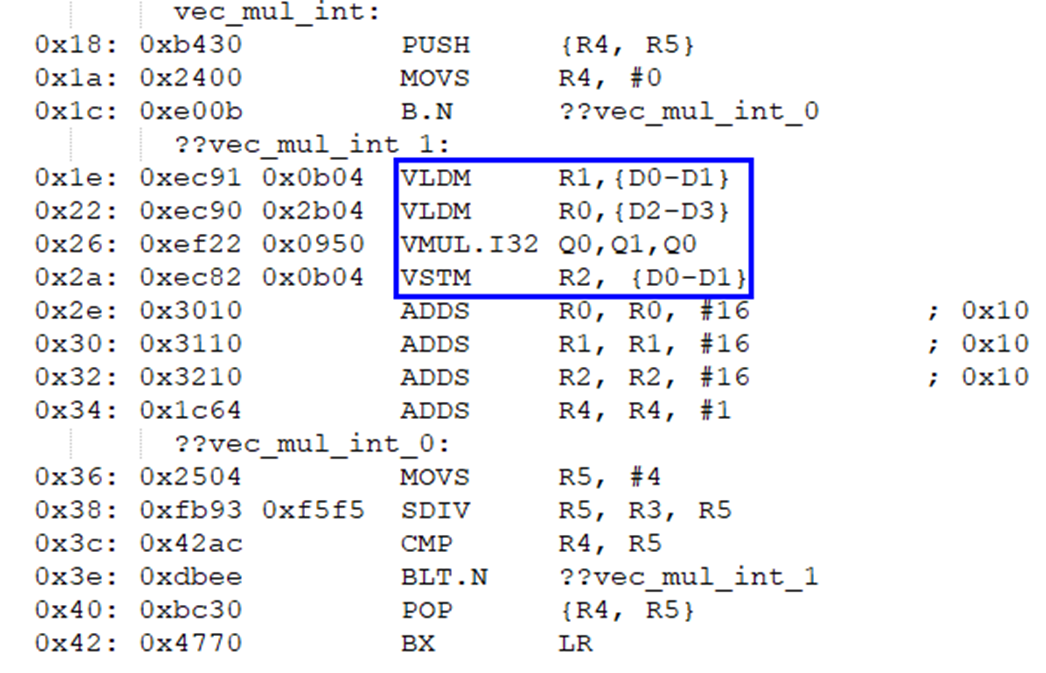

查看對應的反匯編代碼，對應的vmulq_s32 NEON內在函數被翻譯為對應NEON相關的高級單指令多數據指令，其中乘法操作使用了VMUL.I32 Q0,Q1,Q0指令，同時對4個32位整型數據(.I32)進行乘法操作(VMUL)：

04總結

本文首先介紹了Arm NEON的基本概念，然后介紹了使用Arm NEON的通用方法，最后詳細介紹了如何在IAR Embedded Workbench for Arm中使用Arm Cortex-R52 NEON，包括使用編譯器自動向量化和NEON內在函數，用戶可以根據項目具體情況選擇合適的策略。
