TPS23523 是一款集成的熱插拔和 OR-ing 控制器，使高功率電信系統能夠滿足嚴格的瞬態要求。200V 的絕對最大額定值使其更容易通過雷電浪涌測試 （IEC61000-4-5）。軟啟動電容斷開允許通過限制浪涌電流來使用更小的熱插拔 FET，而不會損害瞬態響應。雙熱插拔柵極驅動器可在需要多個熱插拔 FET 的高功率應用中節省空間和 BOM 成本。400μA 拉電流允許快速恢復，這有助于避免雷擊浪涌測試期間的系統復位。雙電流限制使其更容易傳遞欠壓和輸入步驟，例如 ATIS 0600315.2013 的要求。最后，它提供精確的欠壓和過壓保護，具有可編程閾值和遲滯。
*附件：tps23523.pdf

TPS23523 集成了 OR-ing 控制器，非常適合需要反向連接保護和反向電流保護的 –48V 系統。OR-ing 控制器在輸入下降時保護輸出，避免系統復位。

特性

• -10V 至 -80V 直流工作電壓，-200V 絕對最大值
• 軟啟動電容斷開
• 雙通道熱插拔柵極驅動
• 400μA 柵極源電流
• 雙電流限制（基于 V DS 系列 )
  • 低 V 時為 25 mV ±4%DS 系列
  • 高 V 時為 3 mV ±25%DS 系列
• 可編程 UV（±1.5%）和 OV （±2%）
  • 可編程遲滯 （±11%）
• 集成 OR-ing 控制器
  • 調節：25 mV ±15 mV
  • 快速關斷：–6 mV ±4 mV
• 超時后重試
• 16 引腳 TSSOP 封裝

參數

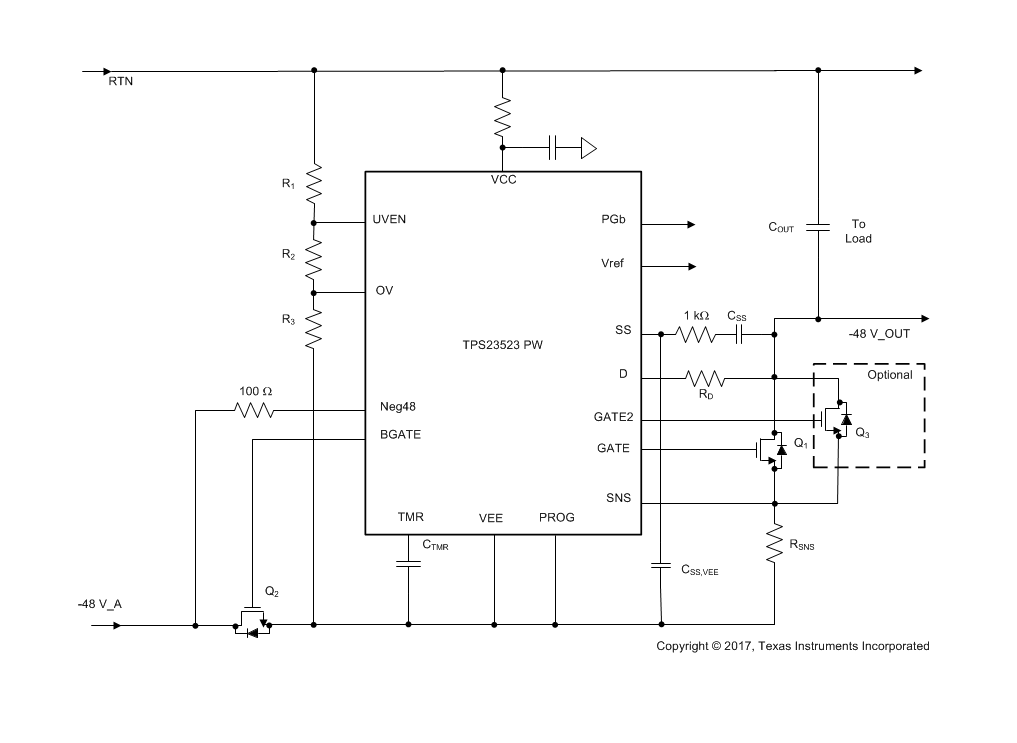

方框圖

1. 產品概述

TPS23523是一款集成熱插拔和單OR-ing控制器，專為高功率電信系統設計，滿足嚴格的瞬態要求。該器件具有-10V至-80V的DC工作范圍，以及-200V的絕對最大電壓額定值，使其能夠輕松通過雷電浪涌測試。

2. 主要特性

• ?高電壓范圍?：-10V至-80V DC操作，-200V絕對最大電壓。
• ?軟啟動電容斷開?：限制浪涌電流，同時不影響瞬態響應。
• ?雙熱插拔門驅動?：節省空間和BOM成本，適用于需要多個熱插拔FET的高功率應用。
• ?高電流源?：400μA門電流，實現快速恢復，避免雷電浪涌測試期間的系統重置。
• ?雙電流限制?：基于VDS的雙電流限制，更容易通過棕色故障和輸入階躍。
• ?可編程UV和OV保護?：具有可編程閾值和遲滯，提供準確的過壓和欠壓保護。
• ?集成OR-ing控制器?：提供反向鉤掛保護和反向電流保護，適用于需要這些功能的-48V系統。

3. 應用領域

• ?遠程無線電單元?
• ?基帶單元?
• ?路由器和交換機?
• ?小型基站?
• ?**-48V電信基礎設施**?

4. 功能描述

• ?熱插拔控制?：管理浪涌電流，保護下游電路和上游總線免受故障條件影響。
• ?OR-ing控制?：在輸入下降時保護輸出，避免系統重置。
• ?可編程電流限制和快速跳閘?：通過PROG引腳調整電流限制和快速跳閘閾值。
• ?軟啟動?：通過SS引腳實現軟啟動，限制輸出電容器的浪涌電流。
• ?電源良好信號?：PGb引腳提供電源良好信號，指示負載可以開始抽取全功率。

5. 封裝與尺寸

• ?封裝類型?：16引腳TSSOP封裝。
• ?尺寸?：5.00mm x 4.40mm。

6. 電氣特性

• ?工作溫度范圍?：-40°C至125°C。
• ?VCC調節電壓?：1.1V至18V。
• ?靜態電流?：VCC=10V時，最大1mA。
• ?門電流?：正常操作時，GATE引腳最大400μA；快速下拉時，最大1.5A。
• ?可編程UV和OV閾值?：可通過外部電阻分壓器編程。

7. 布局與熱考慮

• ?布局指南?：建議將VEE和SNS引腳通過開爾文連接到感測電阻，以減少電流感應誤差。
• ?熱管理?：確保器件在最大允許結溫下工作，必要時使用散熱片或風扇進行冷卻。

8. 設計資源與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?設計計算器?：TI提供TPS2352X設計計算器，幫助用戶進行設計計算。
• ?社區資源?：TI E2E在線社區提供技術支持和用戶交流。

9. 注意事項

• ?靜電放電（ESD）保護?：在處理集成電路時，應遵循適當?shù)腅SD預防措施。
• ?輸入保護?：建議在輸入端使用TVS二極管或其他保護措施，以應對雷電浪涌和其他瞬態電壓。
• ?熱插拔FET選擇?：根據應用需求選擇合適的熱插拔FET，確保其具有足夠的SOA（安全操作區域）以應對各種應力條件。
