TPS2456 是一款雙通道 12 V 通道保護（熱插拔）和阻塞 （ORing） 控制器 提供浪涌控制、電流限制、過載保護和反向電流阻斷。 電流檢測拓?fù)浣Y(jié)構提供精確的電流限制和獨立的電流設置 限價和快速跳閘閾值。
*附件：tps2456.pdf

ORing 控制使用外部 MOSFET 在輸入時阻止反向電流 短路。電源電壓和饋電網絡緊密匹配的系統可以供應來自 兩個電源同時提供。

MONx 輸出提供負載電流的精確模擬指示。

保護電路可以在不閉斷的情況下使用，也可以使用閉斷 沒有保護。內部連接阻止了這些實現，因?yàn)樗膫€(gè)完全獨立 功能。

特性

• 雙 12 V 保護和阻斷控制
• 獨立的電流限制和快速跳閘
• 阻塞允許多個輸入的 OR 運算
• 電源正常和故障輸出
• 模擬電流監視器輸出
• -40°C 至 125°C 工作結溫
• QFN36 封裝

參數

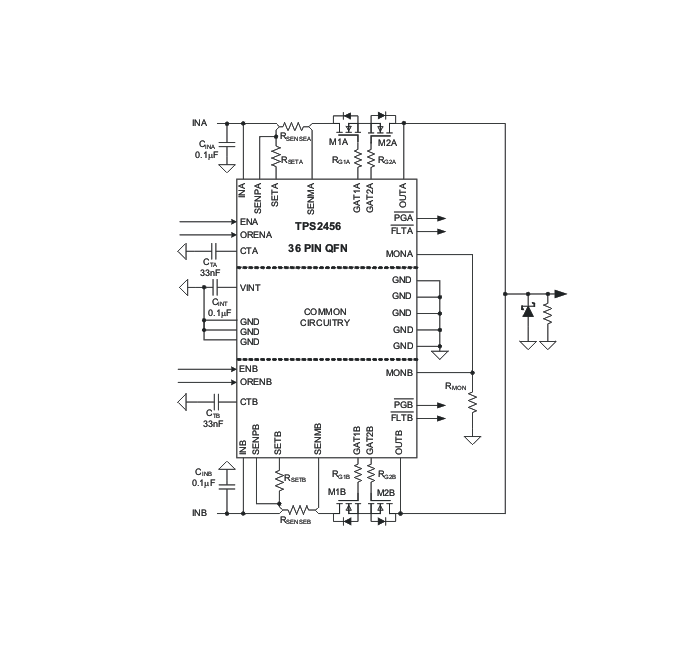

方框圖

1. 產品概述

TPS2456 是一款雙通道 12V 保護與阻斷控制器，具備熱插拔和阻斷（ORing）功能，用于保護電路免受過流、短路等故障影響，并允許多個電源輸入冗余。

2. 主要特性

• ?雙通道保護?：每個通道獨立控制，支持 12V 輸入。
• ?熱插拔與阻斷?：防止輸入短路時的反向電流，允許 ORing 多個輸入源。
• ?可編程電流限制?：快速響應過流情況，保護電路和設備。
• ?電源良好與故障輸出?：提供電源狀態和故障指示。
• ?模擬電流監控?：通過 MONx 引腳監控負載電流。
• ?寬工作溫度范圍?：-40°C 至 125°C。
• ?QFN36 封裝?：緊湊封裝，適合高密度應用。

3. 應用領域

• ATCA 載波板
• AdvancedMC? 插槽
• 刀片服務器
• 基站
• 可配置為多種獨立功能，如單源雙負載、雙源單負載、雙源雙負載等。

4. 功能描述

• ?電流限制與快速跳閘?：通過外部電阻設置電流限制閾值和快速跳閘閾值。
• ?阻斷功能?：使用外部 MOSFET 防止輸入短路時的反向電流。
• ?電源良好輸出?：當輸出電壓超過 10.63V 時，PGx 輸出低電平。
• ?故障輸出?：當故障定時器超時或發生快速跳閘時，F(xiàn)LTx 輸出低電平。
• ?模擬電流監控?：MONx 引腳輸出與負載電流成比例的電壓。

5. 電氣特性

• ?工作電壓范圍?：8.5V 至 15V（INx 和 OUTx）。
• ?電流限制閾值?：通過 R SETx、R SENSEx 和 R MONx 設置，典型值為 47.5mV 至 52.5mV。
• ?快速跳閘閾值?：100mV/R SENSEx。
• ?故障定時器?：通過 CTx 引腳上的外部電容設置，典型放電電流為 10μA。
• ?柵極驅動器?：GAT1x 和 GAT2x 引腳提供最大 30μA 的源電流和最大 4A 的放電電流。

6. 典型應用電路

• ?雙通道保護電路?：每個通道包括輸入電源、保護 MOSFET、阻斷 MOSFET、電流感應電阻和監控電阻。
• ?啟動與涌入控制?：通過電流限制或柵極 dv/dt 控制實現平滑啟動。

7. 設計考慮

• ?選擇電流感應電阻?：根據最大故障電流和功率耗散選擇 R SENSEx。
• ?選擇保護 MOSFET?：考慮 V GS-MAX、V DS-MAX 和 R DS(on) 等參數。
• ?故障定時器電容?：根據啟動時間和 MOSFET 的安全工作區選擇 CTx 電容。
• ?布局與旁路電容?：優化布局以減少寄生電感，使用旁路電容減少噪聲。

8. 封裝與尺寸

• ?封裝?：QFN36（6mm x 6mm）。
• ?熱阻?：θJA 為 32°C/W，θJC(top) 為 23°C/W。
