該 LM25066A 將高性能熱插拔控制器與符合 PMBus? 標準的控制器相結合 SMBus/I 型^2^C 接口精確測量、保護和控制 連接到背板電源總線的計算和存儲刀片的電氣工作條件。 該LM25066A持續提供實時功率、電壓、電流、溫度和故障數據 通過 SMBus 接口的系統管理主機。
*附件：lm25066a.pdf

LM25066A 控制模塊包括一個獨特的熱插拔架構，可提供電流 以及功率限制，以在將電路板插入帶電系統期間保護敏感電路 背板或任何其他電源。快速反應的電路 斷路器可防止在輸出短路時損壞。輸入欠壓和 過壓電平和滯后以及插入延遲時間和故障都是可配置的 檢測時間。LM25066A上的溫度監控模塊與低成本外部接口 用于監控外部 MOSFET 或其他熱敏性溫度的二極管 組件。POWER GOOD 輸出在輸入和/或輸出電壓 超出其編程范圍。LM25066A電流測量精度高出 ±1% 溫度。

LM25066A 監控塊計算 子系統運行參數 （V在我 在 , P 在 、V 外 ） 以及峰值功率。精準的功率 平均是通過平均輸入電壓和電流的乘積來實現的。一個黑匣子 （Telemetry/Fault Snapshot） 函數捕獲遙測數據和設備狀態并將其存儲在 警告或故障事件。

特性

• 輸入電壓范圍：2.9 V 至 17 V
• 我^2^C/SMBus 接口和符合 PMBus 標準的命令結構
• 可編程 25mV 或 46mV 電流限制閾值
• 針對硬短路的可配置斷路器保護
• 具有遲滯的可配置欠壓和過壓鎖定
• 具有可編程警告和關斷閾值的遠程溫度感應
• 檢測和通知 MOSFET 損壞狀態
• V 實時監控 在 、V外我 在 、 P 在 、V輔助具有 12 位分辨率和 1kHz 采樣率
• 電流測量精度：整個溫度范圍內為 ±1%
• 功率測量精度：整個溫度范圍內為 ±2%
• 使用 V 同步采樣進行真輸入功率測量在和我在精確平均動態功率讀數
• V 的平均值在我 在 、 P在和 V外在 0.001 至 4 秒的可編程間隔內
• 具有 SMBA 通知的可編程 WARN 和 FAULT 閾值
• 由 WARN 或 FAULT 條件觸發的遙測測量和設備狀態的黑盒捕獲
• 24 引腳 WQFN 封裝

參數

方框圖

1. 概述

LM25066A是一款結合了高性能熱插拔控制器與PMBus?兼容的SMBus/I2C接口的系統電源管理和保護IC。它適用于服務器背板系統、基站電源分配系統以及固態電路斷路器等領域，能夠準確測量、保護和控制計算與存儲刀片連接到背板電源總線的電氣操作條件。

2. 主要特性

• ?寬輸入電壓范圍?：2.9V至17V。
• ?PMBus?接口?：支持PMBus命令結構，提供實時監測和控制功能。
• ?電流和功率限制?：可編程的電流限制閾值（25mV或46mV），以及可配置的電路斷路器保護。
• ?電壓監控?：具有可編程的欠壓和過壓鎖定功能，帶滯回。
• ?溫度監測?：通過外部二極管進行遠程溫度感應，具有可編程的警告和關斷閾值。
• ?實時監測?：以1kHz的采樣率實時監測輸入電壓、電流、功率、輸出電壓和輔助輸入。
• ?高精度測量?：電流測量精度±1%（過溫），功率測量精度±2%（過溫）。

3. 功能描述

3.1 電流限制

當檢測電阻上的電壓超過內部電壓限制（25mV或46mV，取決于CL引腳連接）時，激活電流限制功能，控制GATE電壓以限制MOSFET的電流。

3.2 電路斷路器

如果負載電流迅速增加（例如，負載短路），電流可能在電流控制環路能夠響應之前超過電流限制閾值。此時，電路斷路器功能將快速關斷MOSFET，防止損壞。

3.3 功率限制

功率限制功能通過監測MOSFET的漏源電壓和漏極電流來限制MOSFET的最大功率耗散，保持其在安全操作區域內工作。

3.4 欠壓和過壓鎖定

LM25066A在輸入供電電壓超出設定的欠壓和過壓閾值時，將關斷MOSFET，保護電路免受損害。

3.5 電源良好指示

POWER GOOD輸出在輸入和/或輸出電壓超出其編程范圍時提供快速指示。

3.6 遠程溫度感應

通過外部NPN晶體管（如MMBT3904）監測外部MOSFET或其他熱敏元件的溫度，具有可編程的警告和關斷閾值。

4. 設備功能模式

4.1 上電序列

LM25066A在上電時，經過插入延遲時間后，根據輸入電壓和UVLO/EN引腳的狀態決定是否啟用MOSFET。

4.2 門控制

GATE引腳通過電荷泵提供電壓，以增強N溝道MOSFET的柵極驅動能力。在正常操作期間，GATE引腳由內部22μA電流源保持充電狀態。

4.3 故障定時器和重啟

當電流限制或功率限制閾值被觸發時，啟動故障定時器。如果在定時器超時前故障條件消除，LM25066A將恢復正常操作；否則，將關斷MOSFET并根據RETRY引腳的設置嘗試重啟。

4.4 關機控制

通過拉低UVLO/EN引腳或提高OVLO引腳電壓，可以遠程關斷負載電流。釋放這些引腳后，LM25066A將以帶電流和功率限制的方式重新啟用負載電流。

5. 應用信息

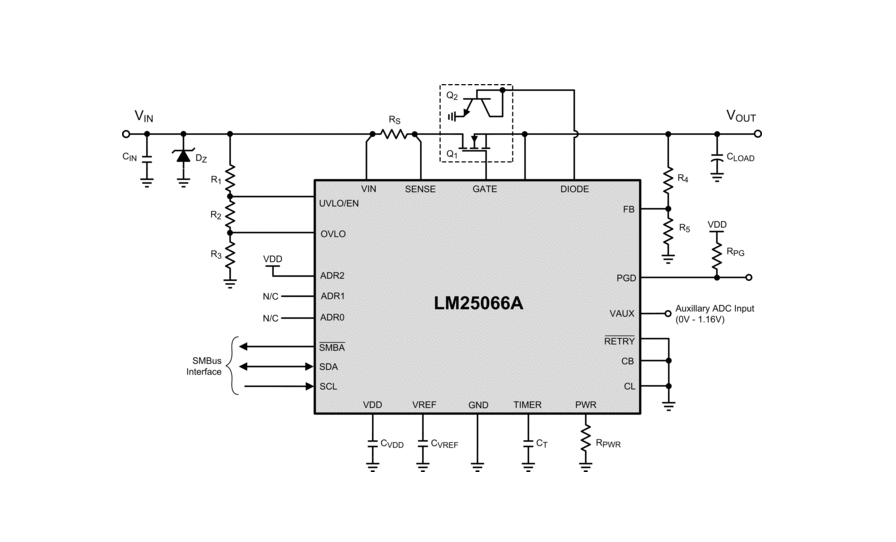

5.1 典型應用

LM25066A適用于需要熱插拔功能的場合，如服務器和通信設備中的電源分配系統。通過合理設計外部電路和選擇合適的MOSFET，可以實現可靠的熱插拔保護和電源管理。

5.2 設計注意事項

• 選擇合適的MOSFET以滿足最大負載電流、最大連續漏極電流、脈沖漏極電流和V_DS額定值等要求。
• 計算并設置合適的電流限制閾值、功率限制閾值和故障定時器值，以確保在啟動、熱短路和啟動到短路等場景下MOSFET的安全運行。
• 在布局時，應盡量減少輸入和輸出電容器的寄生電感，并確保關鍵信號路徑的短而直接，以提高系統的穩定性和可靠性。

6. 封裝和訂購信息

LM25066A提供WQFN（NHZ）24引腳封裝選項，包括不同的包裝數量和RoHS狀態。具體封裝和訂購信息請參考TI官方網站的產品頁面。
