雖然 LM25066I/A 在功能上與 LM25066/A 相似，但 LM25066I/A 完全符合 Intel Node Manager 2.0、2.5 標準，并增加了 READ_EIN Energy Acculator 功能。這 LM25066I/A 將高性能熱插拔控制器與 PMBus 相結合 1.2 ^?^ 符合 SMBus/I 標準^2^C 接口到準確測量、控制和保護關鍵系統的電氣運行條件。 LM25066I/A 持續提供實時功率、電壓、電流、溫度和故障數據通過 SMBus 接口連接到系統管理主機。
*附件：lm25066ia.pdf

LM25066I/A 控制模塊包括一個獨特的熱插拔架構，該架構提供電流和功率限制，即使在最緊張的情況下也能保護敏感電路條件?？焖?a target="_blank">熔斷器可防止在短路時損壞輸出。輸入欠壓、過壓滯后、插入延遲時間和故障檢測時間都是可配置的。LM25066I/A 上的溫度監控模塊與低成本外部二極管，用于外部 MOSFET 或其他 MOSFET 或其他的連續溫度評估熱敏元件。POWER GOOD 輸出在輸入和/或輸出電壓超出其編程范圍。準確的功率讀數通過以下方式實現使用 READ_EIN 命令。黑盒（遙測/故障快照）函數捕獲和存儲出現警告或故障時的遙測數據和設備狀態。

特性

完全兼容 Node Manager 2.0 和 2.5，兼容 I2C/SMBus 接口和 PMBus? 兼容命令結構
輸入電壓范圍：2.9V 至 17V
可編程 25mV 或 46mV 電流限制閾值
Read_EIN 通過同步采樣精確測量真實輸入功率
針對嚴重短路的可配置斷路器保護
帶滯后的可配置欠壓和過壓鎖定
V 實時監控在、V外我在、 P 在、V輔助具有 12 位分辨率和 1 kHz 采樣率
電流測量精度：±1% （LM25066IA）和功率測量精度：溫度范圍內 ±2.0% （LM25066IA）
V 的平均值在我在、 P在和 V外在 0.001 至 4 秒的可編程間隔內
具有 SMBA 通知的可編程 WARN 和 FAULT 閾值
由 WARN 或 FAULT 條件觸發的遙測測量和設備狀態的黑盒捕獲
24 引腳 WQFN 封裝

參數

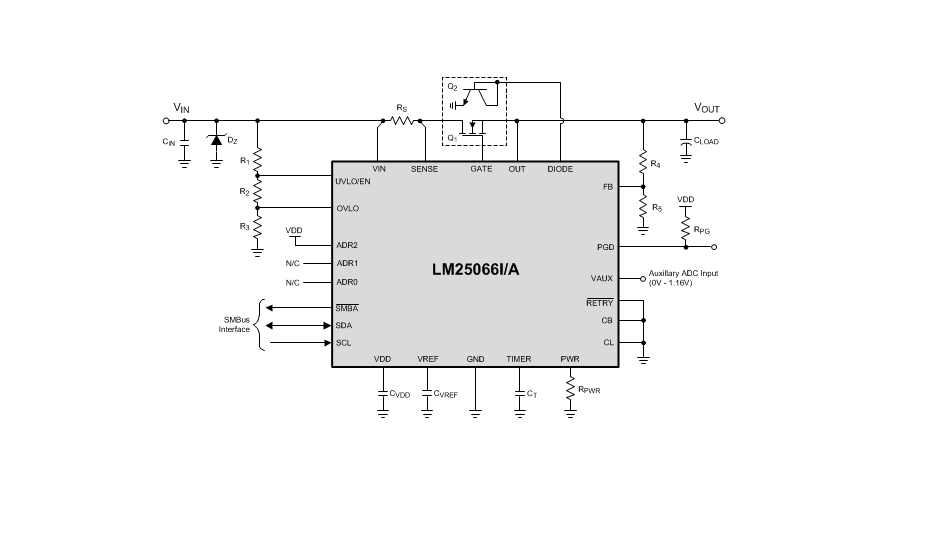

方框圖

概述

LM25066IA是一款由德州儀器（Texas Instruments）生產的系統電源管理和保護IC，符合Intel Node Manager 2.0和2.5標準，并支持PMBus?接口。該芯片集成了高性能熱插拔控制器和PMBus 1.2?兼容的SMBus/I2C接口，用于準確測量、控制和保護關鍵系統的電氣操作條件。

主要特性

?全面保護?：提供過流保護、過壓保護、欠壓保護、短路保護等功能。
?實時監控?：實時監控輸入電壓（VIN）、輸出電壓（VOUT）、輸入電流（IIN）、輸入功率（PIN）和輔助電壓（VAUX），采樣率為1kHz，分辨率為12位。
?熱插拔控制?：獨特的熱插拔架構，支持帶滯回限制的過壓和欠壓鎖定，以保護敏感電路。
?功率測量?：通過READ_EIN命令實現準確的功率讀數，支持黑盒捕獲功能，可在警告或故障條件下存儲遙測數據和設備狀態。
?靈活配置?：可編程的電流限制、功率限制、重試次數、警告和故障閾值等。
