TPS249x 是易于使用的正高電壓 10 引腳熱插拔電源管理器器件，可安全地驅動外部 N 溝道 MOSFET 開關。功率限制和電流限制（兩者都是可調的并且彼此獨立）確保外部 MOSFET 在最惡劣的工作條件下在選定的安全工作區 （SOA） 內工作。應用包括浪涌電流限制、電子斷路器保護、受控負載導通、與下游 DC-DC 轉換器接口以及饋電保護。這些器件采用節省空間的小型 10 引腳 VSSOP 封裝，可顯著減少外部器件的數量，從而節省寶貴的電路板空間。TPS249x 由應用說明、評估模塊和設計工具提供支持。
*附件：tps2491.pdf

特性

• 可編程功率限制和電流限制，提供完整的安全工作區 （SOA） 保護
• 寬工作范圍：9 V 至 80 V
• 鎖存作 （TPS2490） 和自動重試 （TPS2491）
• 用于低 R 的高壓側驅動 DS（開） 外部 N 溝道 MOSFET
• 可編程故障定時器，用于保護 MOSFET 并消除誤關機
• 電源良好的漏極開路輸出，用于下游 DC/DC 協調
• Enable 可用作可編程欠壓閉鎖或邏輯控制
• 小尺寸、節省空間的 10 引腳 VSSOP 封裝
• 提供計算器工具

參數

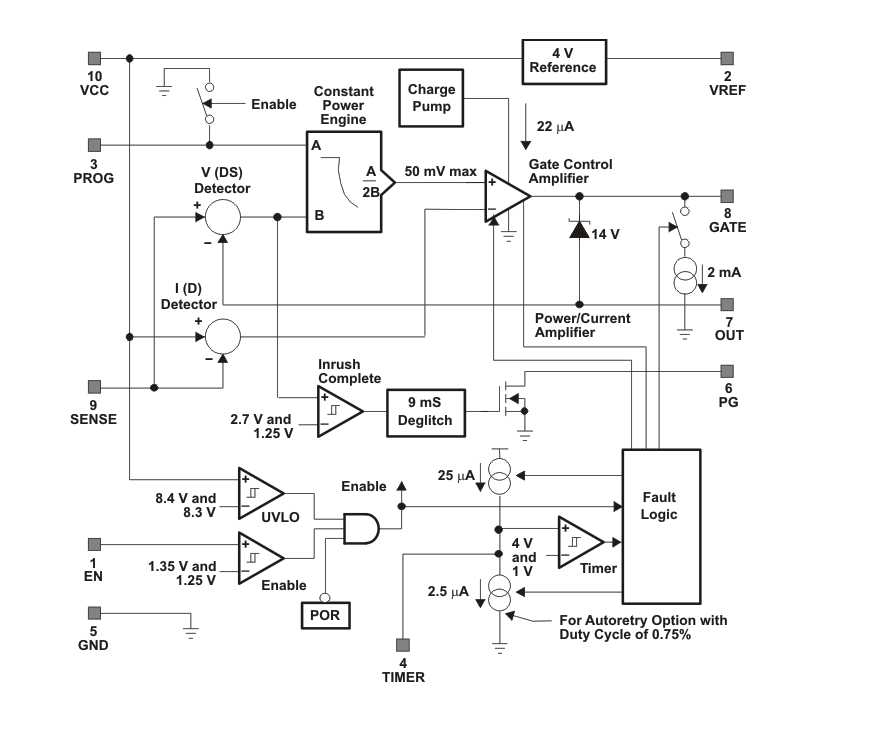

方框圖

一、產品概述

TPS是一款正高壓電源限制熱插拔控制器，設計用于保護敏感電子設備免受因插入或拔出電源時產生的瞬態電壓和浪涌電流而損壞。它支持可編程的功率限制和電流限制，確保外部N溝道MOSFET在安全工作區（SOA）內運行。

二、主要特性

• ?可編程功率限制和電流限制?：提供獨立的功率和電流限制設置，以保護外部MOSFET。
• ?寬工作范圍?：支持V至V的寬電壓范圍。
• ?自動重試功能?：在故障后自動嘗試重啟，無需外部干預。
• ?高側驅動?：為低RDS(on)的外部N溝道MOSFET提供高側門極驅動。
• ?可編程故障定時器?：通過外部電容設置，以保護MOSFET并避免誤關機。
• ?電源良好（Power Good）輸出?：用于與下游DC/DC轉換器的協調。
• ?使能（Enable）功能?：可用作可編程欠壓鎖定或邏輯控制。
• ?小型封裝?：采用引腳VSSOP封裝，節省板上空間。

三、應用領域

• 服務器背板
• 存儲區域網絡（SAN）
• 醫療系統
• 插件模塊
• 基站

四、功能描述

• ?電源和電流監測?：通過監測外部MOSFET的漏極電壓和電流，確保其在安全工作區內運行。
• ?熱插拔保護?：限制插入或拔出電源時的浪涌電流和瞬態電壓。
• ?故障檢測與響應?：檢測到過流或過功率故障時，關閉輸出并嘗試自動重啟（TPS特有）。
• ?電源良好（Power Good）指示?：當輸出電壓穩定且低于設定閾值時，PG引腳輸出低電平。

五、電氣特性

• ?供電電壓?：VCC范圍為V至V。
• ?參考電壓輸出?：VREF引腳提供約V的參考電壓，用于設置功率限制閾值。
• ?電流限制和功率限制?：可通過外部電阻和PROG引腳電壓進行編程。
• ?故障定時器?：通過TIMER引腳連接的電容來設置故障定時時間，TPS具有自動重啟功能。
• ?使能（Enable）輸入?：具有遲滯特性的使能輸入，可用于邏輯控制或欠壓鎖定。

六、封裝與尺寸

• ?封裝類型?：引腳VSSOP封裝。
• ?封裝尺寸?：.mm x .mm（體尺寸），具體封裝尺寸請參考數據手冊中的封裝圖。

七、應用信息

• ?典型應用電路?：數據手冊中提供了詳細的典型應用電路圖，展示了如何連接TPS及其外圍元件。
• ?設計步驟?：包括選擇感測電阻、MOSFET、設置功率限制和故障定時器等步驟。
• ?布局指南?：提供了PC板布局指南，以確保TPS的最佳性能。
