TLV6710 是一款高電壓窗口比較器，工作電壓范圍為 1.8V 至 36V。此器件具有兩個內部基準電壓為 400mV 的高精度比較器和兩個額定電壓為 25V 的開漏輸出TLV6710 可以作為一個窗口比較器使用，也可以作為兩個獨立的比較器使用。可以使用外部電阻器設定監控電壓。

數據手冊：*附件：TLV6710 采用集成基準的低功耗高電壓窗口比較器技術手冊.pdf

當 INA+ 上的電壓下降至低于 (VITP - V HYS )時，OUTA 被驅動至低電平，當電壓返回到相應閾值 (V ITP ) 之上時，OUTA 變?yōu)楦唠娖健．?INB- 上的電壓上升至高于 VITP時，OUTB 被驅動至低電平，當電壓下降至低于相應閾值 (VITP - V HYS ) 時，OUTB 變?yōu)楦唠娖健LV6710 中的兩個比較器都具有內置遲滯來抑制短時毛刺脈沖，確保穩定的輸出運行，不會引起誤觸發。

TLV6710 采用薄型 SOT-23-6 封裝，額定結溫范圍為 –40°C 至 125°C。

特性
? 高電源電壓范圍：1.8V 至 36V
? 可調節閾值：低至 400mV
? 高閾值精度：
– 0.25%（典型值）
– 在工作溫度范圍內最大值為 0.75%
? 低靜態電流：7μA（典型值）
? 漏極開路輸出
? 內部滯后：5.5mV（典型值）
? 溫度范圍：-40°C 至 125°C
? 封裝：超薄 SOT-23-6

引腳功能和配置

典型特性

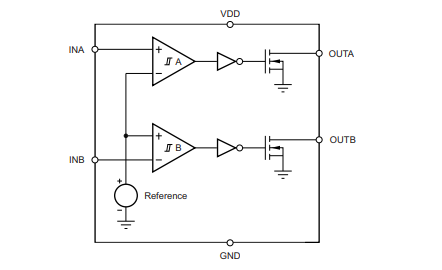

功能方框圖

應用
? 筆記本電腦和平板電腦
? 智能手機
? 數碼相機
? 視頻游戲控制器
? 中繼器和斷路器
? 便攜式醫療設備
? 門窗傳感器
? 便攜式和電池供電類產品
