TLV6703 是一款高電壓比較器，工作電壓范圍為 1.8V 至 18V。TLV6703 具有一個內部基準電壓為 400mV 的高精度比較器和一個額定電壓為 18V 的開漏輸出，用于實現精確的電壓檢測?？梢允褂猛獠?a target="_blank">電阻設置監視電壓。

數據手冊：*附件：TLV6703 具有集成基準電壓的、18V、比較器技術手冊.pdf

當 SENSE 引腳上的電壓下降至低于 (V IT– ) 時，OUT 引腳被驅動至低電平，而當電壓返回到對應閾值 (V IT+ ) 之上時，OUT 引腳變?yōu)楦唠娖?。TLV6703 中的比較器具有拒絕短暫干擾的內置遲滯，確保穩定的輸出運行，不會引起誤觸發。

TLV6703 采用超薄 SOT-23-6 封裝，額定結溫范圍為 –40°C 至 +125°C。

特性
? 寬電源電壓范圍：1.8V 至 18V
? 可調節閾值：低至 400mV
? 高閾值精度：
– 最高 0.5% (25°C)
– 在工作溫度范圍內最高 1.0%
? 低靜態電流：5.5μA（典型值）
? 漏極開路輸出
? 內部滯后：5.5mV（典型值）
? 溫度范圍：-40°C 至 +125°C
? 封裝：超薄 SOT-23-6

引腳功能和配置

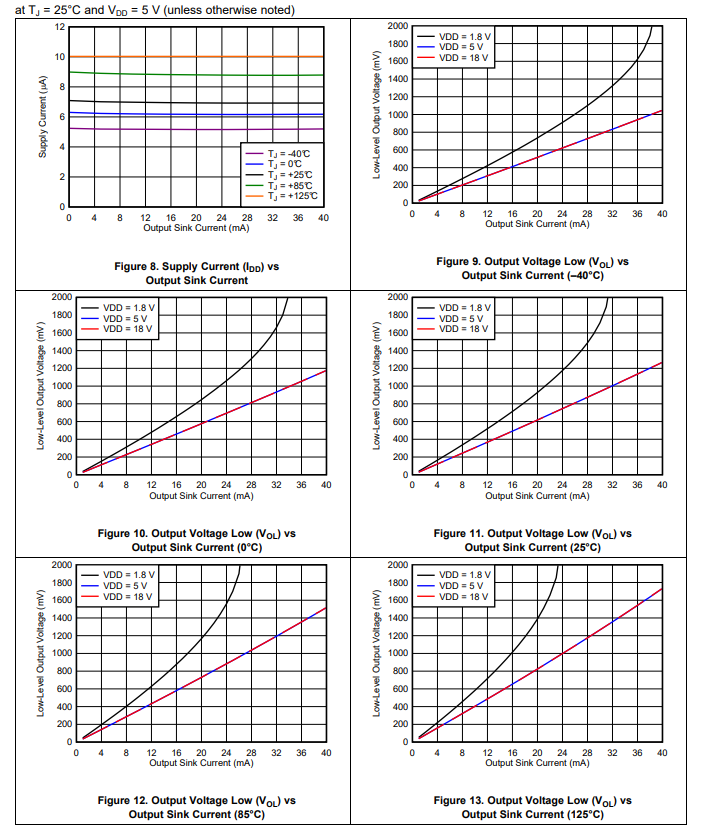

典型特性

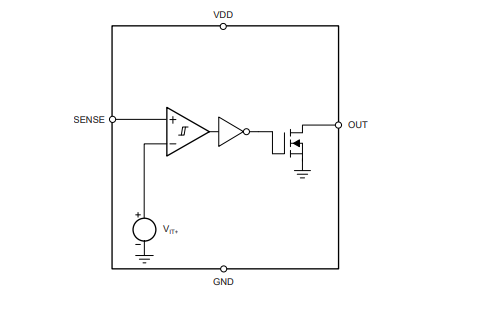

功能方框圖

應用
? 筆記本電腦和平板電腦
? 智能手機
? 數碼相機
? 視頻游戲控制器
? 中繼器和斷路器
? 便攜式醫療設備
? 門窗傳感器
? 便攜式和電池供電類產品
