TLV3011-Q1 是一款低功耗、開漏輸出比較器；TLV3012-Q1 是一款推挽輸出比較器。這兩款器件都具有非限定的片上電壓基準，靜態電流為 5μA（最大值），輸入共模范圍超出電源軌 200mV，單電源電壓范圍為 1.8V 至 5.5V。集成的 1.242V 系列電壓基準提供 100ppm/°C（最大值）的低溫漂，在高達 10nF 的容性負載下保持穩定，并且可以提供高達 0.5mA（典型值）的輸出電流。

數據手冊：*附件：TLV3012-Q1 具有集成基準和推挽輸出的汽車類微功耗比較器技術手冊.pdf

TLV3011B-Q1 和 TLV3012B-Q1“B”版本添加了上電復位 (POR)、失效防護輸入、1.65V 的較低最小電源電壓和 3.1μA 的最大靜態電流。

該系列采用微型 SOT23-6 和 SC-70 兩種封裝，前者可實現節省空間的設計，后者可進一步節省電路板面積。所有版本的額定工作溫度范圍均為 –40°C 至 +125°C。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：–40°C 至 +125°C 環境工作
溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C3
? 低靜態電流：3.1μA（最大值，“B”版本）
? 集成電壓基準：1.242V
? 輸入共模范圍：超過電源軌 200mV
? 電壓基準初始精度：1.5%
? 內置遲滯：6mV（典型值）
? 失效防護輸入（“B”版本）
? 上電復位（“B”版本）
? 開漏輸出選項 (TLV3011x-Q1)
? 推挽輸出選項 (TLV3012x-Q1)
? 快速響應時間：2μS（“B”版本）
? 低電源電壓 = 1.65V 至 5.5V（“B”版本）

引腳功能和配置

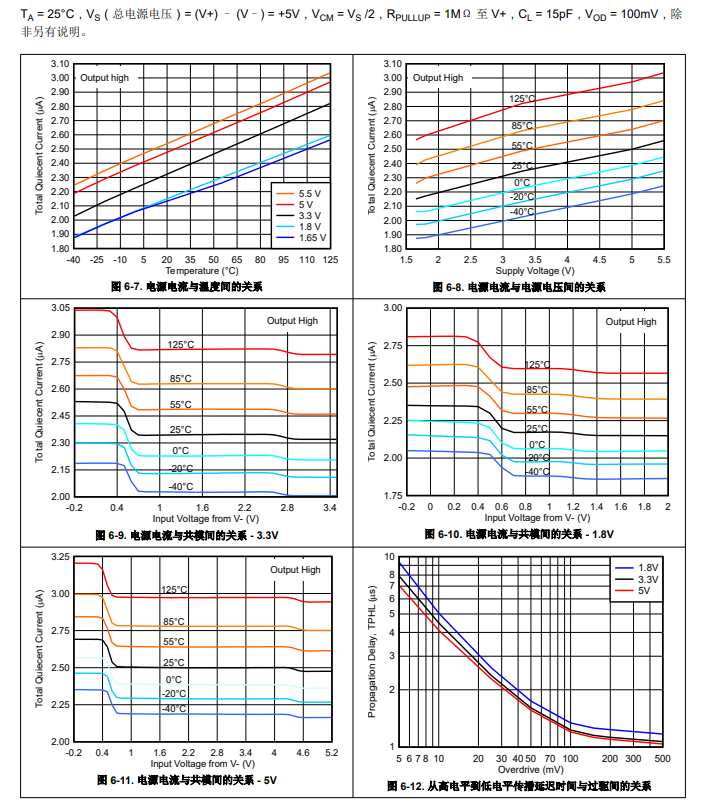

典型特性

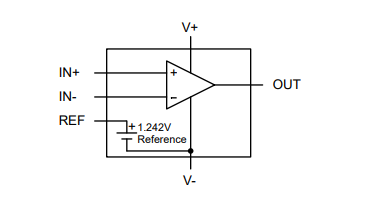

功能方框圖

典型應用

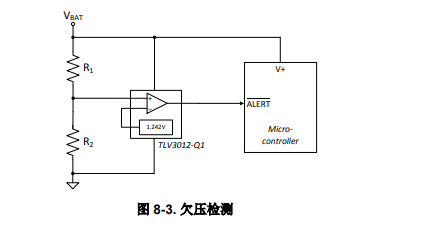

通常需要進行欠壓檢測，以提醒系統電池電壓已降至可用電壓電平以下。圖 23 顯示了一個使用 TLV3012-Q1 的簡單欠壓檢測電路，該電路配置為具有集成 1.242V 基準電壓的同相比較器，從外部連接到反相輸入引腳 (IN-)。

應用
? 車道偏離警告
? 儀表組
? 收費標簽
? 資產跟蹤
? 電池管理系統
