TLV4011-Q1 是一款具有精密集成基準的低功耗、高精度比較器。可通過將兩個外部電阻器連接到輸入端，實現低至 1.226V 的可調電壓閾值。

數據手冊：*附件：TLV4011-Q1 具有集成基準的汽車類小型比較器技術手冊.pdf

經過工廠校準的開關閾值和精密遲滯相結合，使得 TLV4011-Q1 非常適合在必須將慢速輸入信號轉換為純凈數字輸出的嚴苛、嘈雜環境中進行電壓和電流監測。同樣地，輸入端的短時毛刺脈沖也得以抑制，因此可確保穩定的輸出運行，不會引起誤觸發。

上電期間，當電源電壓 VDD 大于 0.8V 時，RESET 有效運行（低電平）。因此，TLV4011-Q1 會監測輸入并使 RESET 運行（低電平），同時輸入仍保持在閾值電壓 VIT 以下。一旦輸入電壓升至閾值電壓 VIT 以上，RESET 則不再運行（高電平）。該產品系列專為 1.8V、3.3V、5V 和可調電源電壓而設計。

TLV4011-Q1 采用 5 引腳 SC-70 封裝，工作溫度范圍為 -40°C 至 125°C。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：-40°C 至 125°C 的環境工作溫度范圍
– 器件 HBM ESD 分級等級 H1C
– 器件 CDM ESD 分類等級 C6
? 低至 1.226V 的可調節閾值
? ±1.5% 閾值電壓精度
? 電源電流：3μA
? 開漏輸出
? 溫度范圍：–40°C 至 125°C
? 5 引腳 SC-70 封裝

引腳功能和配置

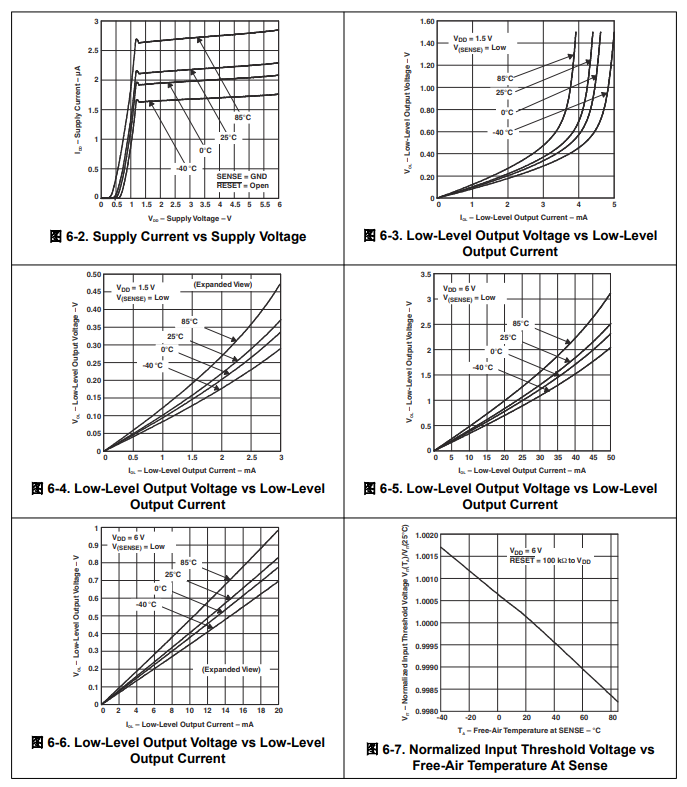

典型特性

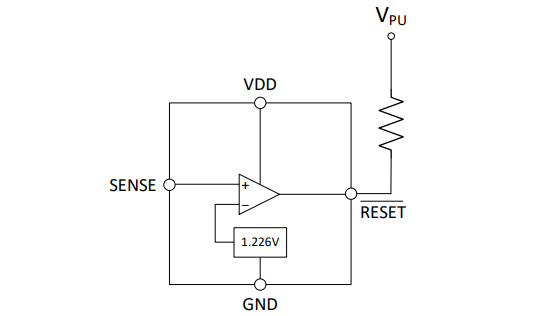

功能方框圖

典型應用

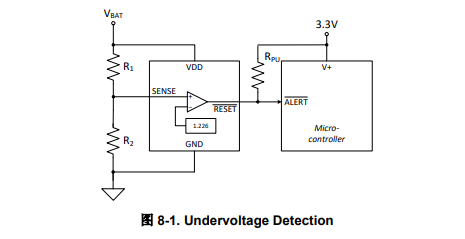

在電池供電的便攜式電子設備中，經常需要進行欠壓檢測，以提醒系統電池電壓已降至可用電壓水平以下。圖8-1顯示了一個簡單的欠壓檢測電路使用TLV4011-Q1，它是一個具有集成1.226V基準和開漏輸出級的非反相比較器。非反相非常適合這種應用因?yàn)?a target="_blank">微控制器需要主動當出現欠壓水平時，低信號。

應用
? 緊急呼叫 (eCall)
? 遠程信息處理控制單元
? 車載充電器 (OBC) 和無線充電器
? 直流/直流轉換器
? 電池管理系統 (BMS)
