TLV6700-Q1 是一款高電壓窗口比較器，工作電壓范圍為 1.8V 至 18V。該器件擁有兩個內部基準電壓為 400mV 的高精度比較器和兩個額定電壓為 18V 的開漏輸出。TLV6700-Q1 可以作為窗口比較器使用，也可以作為兩個獨立的比較器使用；可以使用外部電阻設定監控的電壓。

數據手冊：*附件：TLV6700-Q1 具有集成基準的汽車類低功耗窗口比較器技術手冊.pdf

當 INA+ 上的電壓下降至低于 (V ITP - V HYS)時，OUTA 被驅動至低電平，當電壓返回到相應閾值 (V ITP) 之上時，OUTA 變為高電平。當 INB- 上的電壓上升至高于 V ITP時，OUTB 被驅動至低電平，當電壓下降至低于相應閾值 (V ITP - V HYS) 時，OUTB 變為高電平。TLV6700-Q1 中的兩個比較器都具有內置遲滯來抑制短時毛刺脈沖，確保穩定的輸出運行，不會引起誤觸發。

TLV6700-Q1 采用薄型 SOT-23-6 和無引線 WSON-6 封裝；這些比較器的額定結溫范圍為 –40°C 至 125°C。

特征
?具備汽車應用資格
?AEC-Q100合格，結果如下：
–設備溫度等級1：-40°C至125°C
環境工作溫度范圍
–設備HBM ESD分類等級H2
–設備CDM ESD分類級別C6
?寬電源電壓范圍：1.8V至18V
?可調閾值：低至400 mV
?高閾值精度：
–25°C時最大0.5%
–最高超溫1.0%
?低靜態電流：5.5μA（典型值）
?明渠輸出
?內部磁滯：5.5 mV（典型值）
?溫度范圍：-40°C至125°C
?包裝：
–薄SOT-23-6
–無引線WSON-6

引腳功能和配置

典型特性

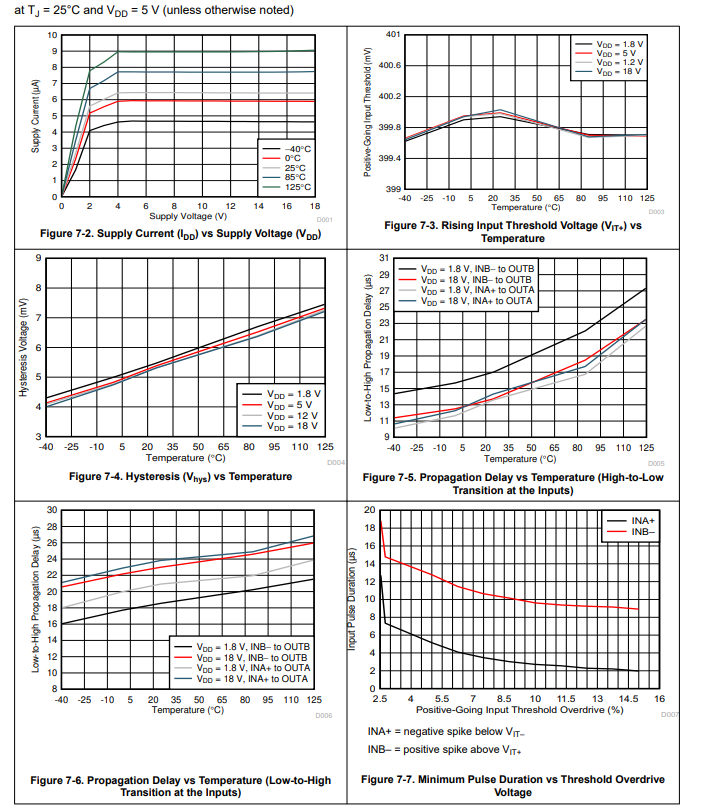

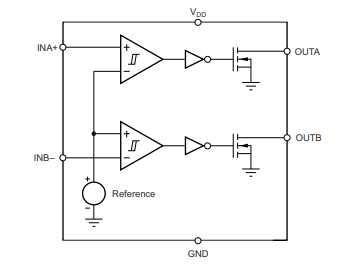

功能方框圖

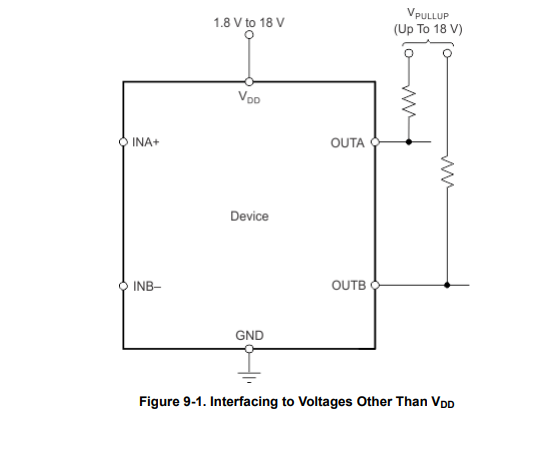

典型應用

應用
?緊急呼叫（eCall）
?汽車主機
?儀表盤
?車載（OBC）和無線充電器
