TLV40x1 器件是具有精密基準和快速響應功能的低功耗、高精度比較器。這些比較器采用 0.73mm × 0.73mm 超小型 DSBGA 封裝，使得 TLV40x1 適用于空間關鍵型設計，例如要求低功耗和對工作條件變化作出快速響應的便攜式或電池供電設計。

數據手冊：*附件：TLV4031 具有基準電壓的低功耗比較器（反相、漏極開路）技術手冊.pdf

經過出廠校準的基準和精密遲滯相結合，使得 TLV40x1 非常適合在必須將慢速輸入信號轉換為純凈數字輸出的嚴苛、嘈雜環境中進行電壓和電流監測。同樣地，輸入端的短時毛刺脈沖也得以抑制，可確保穩定的輸出運行，不會引起誤觸發。

TLV40x1 提供多種配置，從而使系統設計人員可實現他們所需的輸出響應。例如，TLV4021 和 TLV4041 具有同相輸入，而 TLV4031 和 TLV4051 具有反相輸入。此外，TLV4021 和 TLV4031 具有開漏輸出級，而 TLV4041 和 TLV4051 具有推挽式輸出級。最后，TLV40x1 系列中的每款比較器都提供 0.2V、0.5V 或1.2V 精密基準。

特性
? 寬電源電壓范圍：1.6V 至 5.5V
? 精密基準：0.2V、0.5V 和 1.2V
? 3.2V 的固定閾值
? 基準精度
– 25°C 時為 0.5%
– 工作溫度范圍內精度為 1%
? 低靜態電流：2μA
? 傳播延遲：360ns
? 推挽和開漏輸出選項
? 已知啟動條件
? 同相和反相輸入選項
? 精密遲滯
? 溫度范圍：–40°C 至 +125°C
? 封裝：
– 0.73mm × 0.73mm DSBGA（4 凸點）
– SOT-23（5 引腳）

引腳功能和配置

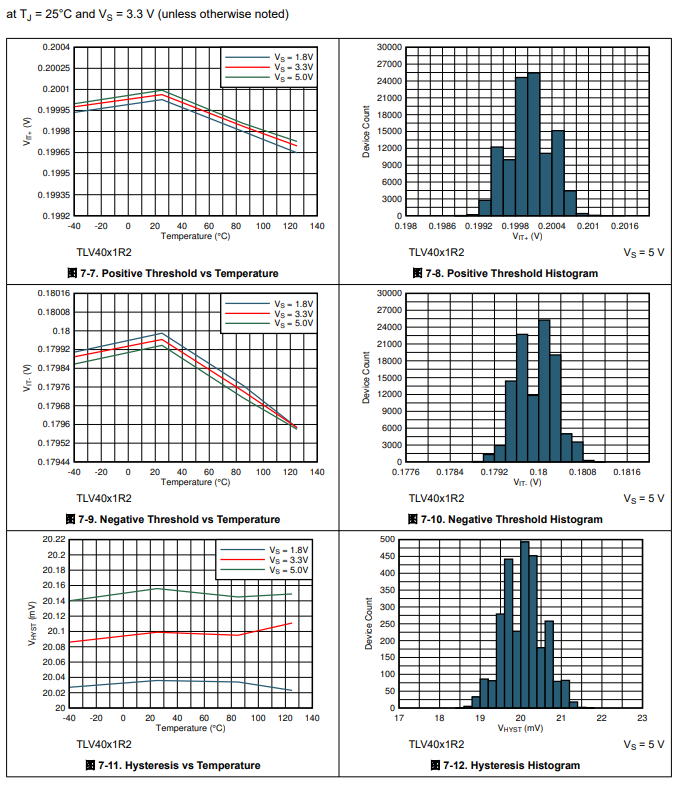

典型特性

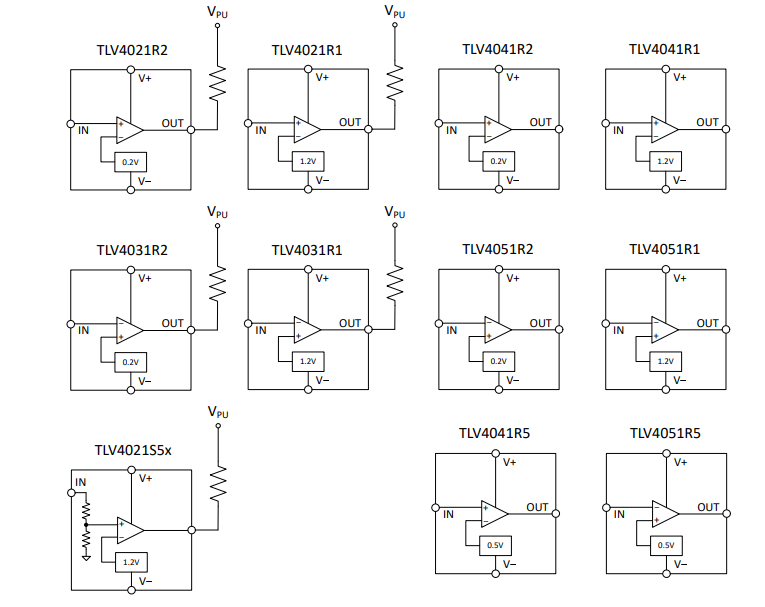

功能方框圖

應用
? 自診斷
? 鋰離子電池監測
? 電池管理和保護
? 電流和電壓感應
? 模擬前端
? 電源管理
? 負載點穩壓器
? 直流/直流和交流/直流電源
? 系統控制和監測
