TLV3011-EP 是一款低功耗、開漏輸出比較器；TLV3012-EP 是一款推挽輸出比較器。這兩款器件都具有非限定的片上電壓基準，靜態電流為 3.1μA（最大值），輸入共模范圍超出電源軌 200mV，單電源電壓范圍為 1.65V 至 5.5V。

數據手冊：*附件：TLV3011-EP 具有開漏輸出的微功耗單通道比較器（增強型產品）技術手冊.pdf

集成的 1.242V 系列電壓基準提供 100ppm/°C（最大值）的低溫漂，在高達 10nF 的容性負載下保持穩定，并且可以提供高達 0.5mA（典型值）的輸出電流。

TLV3011-EP 和 TLV3012-EP 采用微型 SOT-23-6 封裝，可實現節省空間的設計。這兩款器件的額定工作溫度范圍為 -55°C 至 125°C。

特性
? VID V62/07604-01XE (TLV3011-EP)
? VID V62/23603-01XE (TLV3012-EP)
? 受控基線
– 一個組裝 - 測試基地
– 一個制造基地
– 延長了產品生命周期
? 為制造資源減少 (DMS) 提供增強型支持
? 擴展溫度范圍為 -55°C 至 125°C
? 低靜態電流：3.1μA（最大值）
? 集成系列電壓基準：1.242 V
? 輸入共模范圍：超過電源軌 200mV
? 電壓基準初始精度：1%
? 開漏輸出 (TLV3011-EP)
? 推挽式輸出 (TLV3012-EP)
? 集成遲滯（僅限 TLV3012-EP）
? 失效防護輸入（僅限 TLV3012-EP）
? 上電復位（僅限 TLV3012-EP）
? 電源電壓范圍：1.65V 至 5.5V（僅限 TLV3012-EP）
? 快速響應時間：2μs
? 微型封裝：SOT-23-6

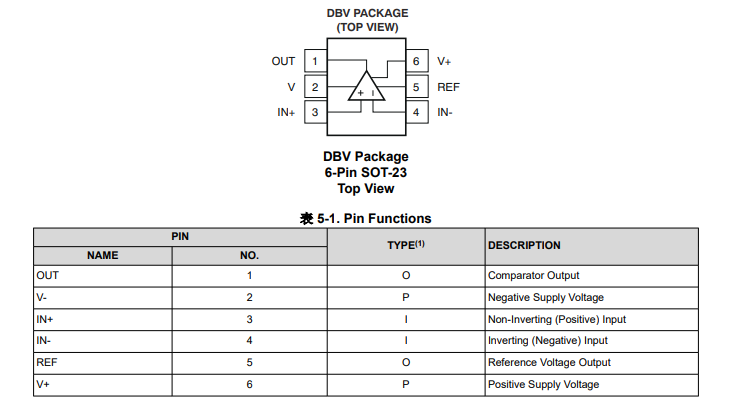

引腳功能和配置

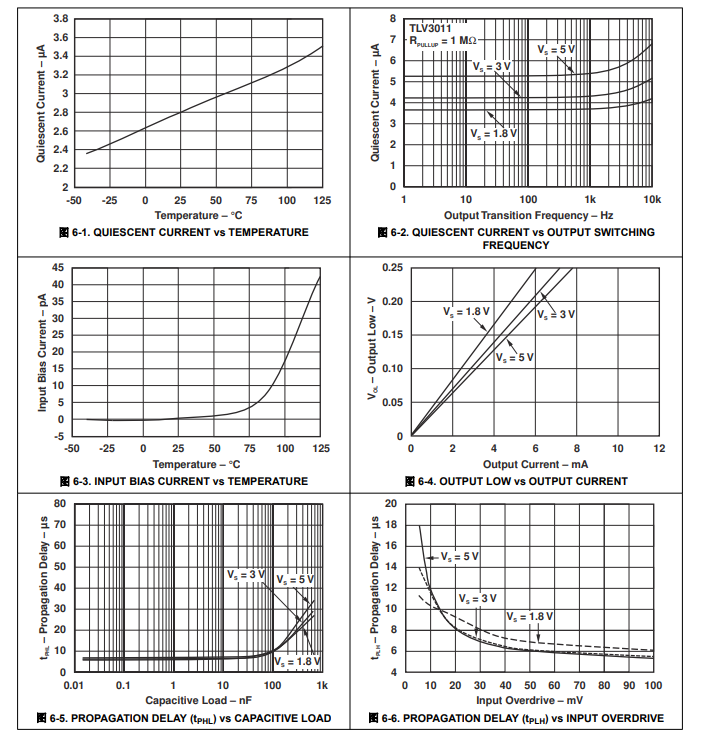

典型特性

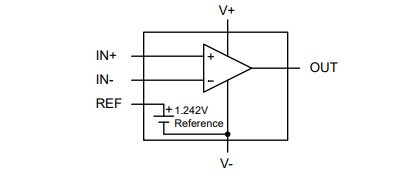

功能方框圖

應用
? 電池供電型液位檢測
? 數據采集
? 系統監測
? 振蕩器
? 傳感器系統
