第九章 RCC——使用HSE/HSI配置時鐘

本章參考資料：《W55MH32參考手冊》RCC章節。

學習本章時，配合《W55MH32參考手冊》RCC章節一起閱讀，效果會更佳，特別是涉及到寄存器說明的部分。

RCC ：reset clock control 復位和時鐘控制器。本章我們主要講解時鐘部分， 特別是要著重理解時鐘樹，理解了時鐘樹，W55MH32的一切時鐘的來龍去脈都會了如指掌。

1 RCC主要作用——時鐘部分

設置系統時鐘SYSCLK、設置AHB分頻因子（決定HCLK等于多少）、設置APB2分頻因子（決定PCLK2等于多少）、 設置APB1分頻因子（決定PCLK1等于多少）、設置各個外設的分頻因子；控制AHB、APB2和APB1這三條總線時鐘的開啟、 控制每個外設的時鐘的開啟。對于SYSCLK、HCLK、PCLK2、PCLK1這四個時鐘的配置一般是： PCLK2 = HCLK = SYSCLK=PLLCLK = 72M， PCLK1=HCLK/2 = 36M。這個時鐘配置也是庫函數的標準配置，我們用的最多的就是這個。

2 RCC框圖剖析——時鐘部分

1. 當 HSI 被用于作為 PLL 時鐘的輸入時，系統時鐘能得到的最大頻率是 108MHz。

2. 對于內部和外部時鐘源的特性，請參考相應產品數據手冊中“電氣特性”章節。

用戶可通過多個預分頻器配置 AHB、高速 APB(APB2)和低速 APB(APB1)域的頻率。AHB 和 APB2 域的最大頻率是 216MHz。APB1 域的最大允許頻率是 108MHz。SDIO 接口的時鐘頻率固定為 HCLK/2。RCC 通過 AHB 時鐘(HCLK)8 分頻后作為 Cortex 系統定時器(SysTick)的外部時鐘。通過對 SysTick控制與狀態寄存器的設置，可選擇上述時鐘或 Cortex(HCLK)時鐘作為 SysTick 時鐘。ADC 時鐘由高速 APB2 時鐘經 2、4、6 或 8 分頻后獲得。

定時器時鐘頻率分配由硬件按以下 2 種情況自動設置：

1. 如果相應的 APB 預分頻系數是 1，定時器的時鐘頻率與所在 APB 總線頻率一致。

2. 否則，定時器的時鐘頻率被設為與其相連的 APB 總線頻率的 2 倍。

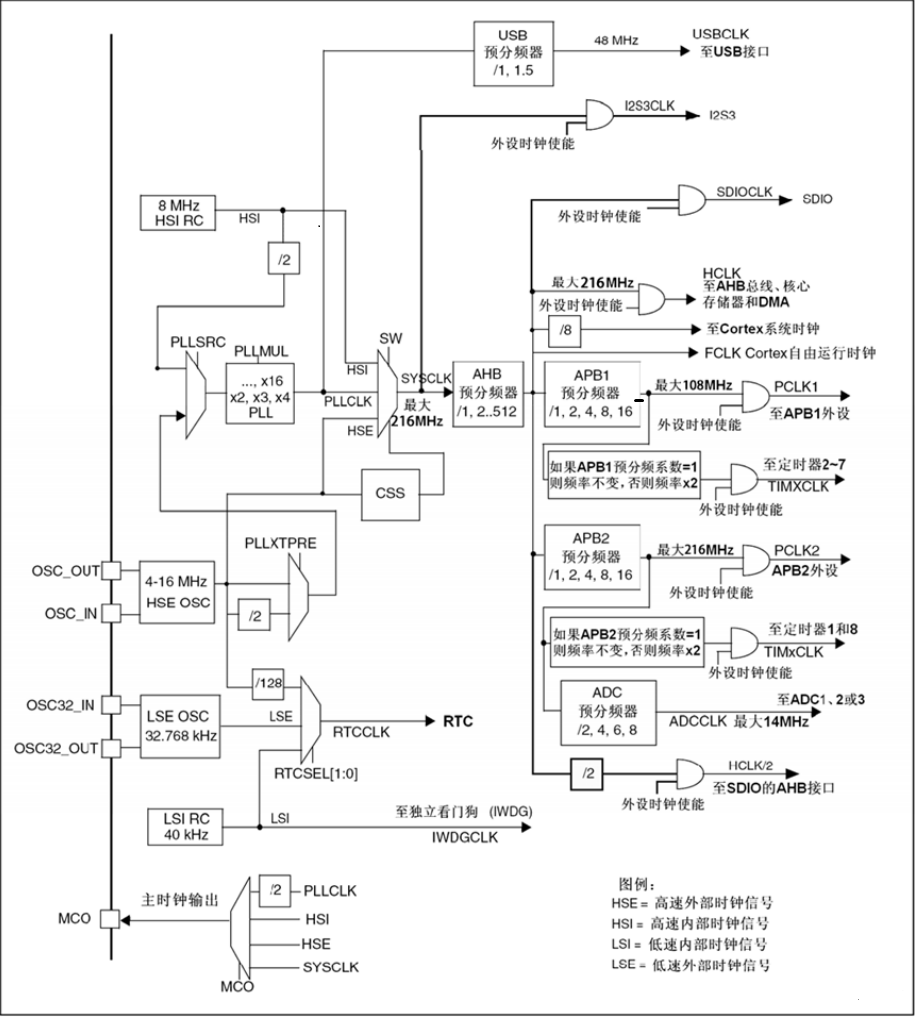

FCLK 是 Cortex?-M3 的自由運行時鐘。詳情見 ARM 的 Cortex?-M3 技術參考手冊。RCC時鐘樹如下：

2.1 系統時鐘

2.1.1 HSE高速外部時鐘信號

HSE是高速的外部時鐘信號，可以由有源晶振或者無源晶振提供，頻率從4-16MHZ不等。當使用有源晶振時， 時鐘從OSC_IN引腳進入，OSC_OUT引腳懸空，當選用無源晶振時，時鐘從OSC_IN和OSC_OUT進入，并且要配諧振電容。

HSE最常使用的就是8M的無源晶振。當確定PLL時鐘來源的時候，HSE可以不分頻或者2分頻， 這個由時鐘配置寄存器CFGR的位17：PLLXTPRE設置，我們設置為HSE不分頻。

PLL時鐘源

內部 PLL 可以用來倍頻 HSIRC 的輸出時鐘或 HSE 晶體輸出時鐘。參考圖 7 和時鐘控制寄存器。

PLL 的設置(選擇 HIS 振蕩器除 2 或 HSE 振蕩器為 PLL 的輸入時鐘，和選擇倍頻因子)必須在其被激活前完成。一旦 PLL 被激活，這些參數就不能被改動。

如果 PLL 中斷在時鐘中斷寄存器里被允許，當 PLL 準備就緒時，可產生中斷申請。

如果需要在應用中使用 USB 接口，PLL 必須被設置為輸出 48 或 72MHZ 時鐘，用于提供 48MHz 的USBCLK 時鐘。

PLL時鐘PLLCLK

通過設置PLL的倍頻因子，可以對PLL的時鐘來源進行倍頻，倍頻因子可以是:[2,3,4,5,6,7,8,9,10,11,12,13,14,15,16]， 具體設置成多少，由時鐘配置寄存器CFGR的位21-18：PLLMUL[3:0]設置。我們這里設置為9倍頻， 因為上一步我們設置PLL的時鐘來源為HSE=8M，所以經過PLL倍頻之后的PLL時鐘：PLLCLK = 8M *9 = 72M。 72M是ST官方推薦的穩定運行時鐘，如果你想超頻的話，增大倍頻因子即可，最高為128M。 我們這里設置PLL時鐘：PLLCLK = 8M *9 = 72M。

系統時鐘(SYSCLK)選擇

系統復位后，HSI 振蕩器被選為系統時鐘。當時鐘源被直接或通過 PLL 間接作為系統時鐘時，它將不能被停止。

只有當目標時鐘源準備就緒了(經過啟動穩定階段的延遲或 PLL 穩定)，從一個時鐘源到另一個時鐘源的切換才會發生。在被選擇時鐘源沒有就緒時，系統時鐘的切換不會發生。直至目標時鐘源就緒，才發生切換。

在時鐘控制寄存器(RCC_CR)里的狀態位指示哪個時鐘已經準備好了，哪個時鐘目前被用作系統時鐘。

AHB總線時鐘HCLK

系統時鐘SYSCLK經過AHB預分頻器分頻之后得到時鐘叫APB總線時鐘，即HCLK，分頻因子可以是:[1,2,4，8，16，64，128，256，512]， 具體的由時鐘配置寄存器CFGR的位7-4 ：HPRE[3:0]設置。片上大部分外設的時鐘都是經過HCLK分頻得到， 至于AHB總線上的外設的時鐘設置為多少，得等到我們使用該外設的時候才設置， 我們這里只需粗線條的設置好APB的時鐘即可。

APB2總線時鐘PCLK2

APB2總線時鐘PCLK2由HCLK經過高速APB2預分頻器得到，分頻因子可以是:[1,2,4，8，16]，具體由時鐘配置寄存器CFGR的位13-11：PPRE2[2:0]決定。 PCLK2屬于高速的總線時鐘，片上高速的外設就掛載到這條總線上，比如全部的GPIO、USART1、SPI1等。至于APB2總線上的外設的時鐘設置為多少， 得等到我們使用該外設的時候才設置，我們這里只需粗線條的設置好APB2的時鐘即可。

APB1總線時鐘PCLK1

APB1總線時鐘PCLK1由HCLK經過低速APB預分頻器得到，分頻因子可以是:[1,2,4，8，16]，具體的由時鐘配置寄存器CFGR的位10-8：PRRE1[2:0]決定。 PCLK1屬于低速的總線時鐘，最高為36M，片上低速的外設就掛載到這條總線上，比如USART2/3/4/5、SPI2/3，I2C1/2等。 至于APB1總線上的外設的時鐘設置為多少，得等到我們使用該外設的時候才設置，我們這里只需粗略的設置好APB1的時鐘即可。

2.1.2 設置系統時鐘庫函數

上面的7個步驟對應的設置系統時鐘庫函數如下，該函數截取自固件庫文件system_w55mh32.c。為了方便閱讀， 我已把互聯型相關的代碼刪掉，把英文注釋翻譯成了中文，并把代碼標上了序號，總共七個步驟。該函數是直接操作寄存器的， 有關寄存器部分請參考數據手冊的RCC的寄存器描述部分。

代碼清單:RCC-1 設置系統時鐘庫函數

static void SetSysClockTo72(void)
{
    __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

    // ① 使能HSE，并等待HSE穩定
    RCC->CR |= ((uint32_t)RCC_CR_HSEON);

    // 等待HSE啟動穩定，并做超時處理
    do {
        HSEStatus = RCC->CR & RCC_CR_HSERDY;
        StartUpCounter++;
    } while ((HSEStatus == 0)
        &&(StartUpCounter !=HSE_STARTUP_TIMEOUT));

    if ((RCC->CR & RCC_CR_HSERDY) != RESET) {
        HSEStatus = (uint32_t)0x01;
    } else {
        HSEStatus = (uint32_t)0x00;
    }
    // HSE啟動成功，則繼續往下處理
    if (HSEStatus == (uint32_t)0x01) {

        //-----------------------------------------------------------
        // 使能FLASH 預存取緩沖區 */
        FLASH->ACR |= FLASH_ACR_PRFTBE;

        // SYSCLK周期與閃存訪問時間的比例設置，這里統一設置成2
        // 設置成2的時候，SYSCLK低于48M也可以工作，如果設置成0或者1的時候，
        // 如果配置的SYSCLK超出了范圍的話，則會進入硬件錯誤，程序就死了
        // 0：0 < SYSCLK <= 24M
        // 1：24< SYSCLK <= 48M
        // 2：48< SYSCLK <= 72M */
        FLASH-?>ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
        FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;
        //------------------------------------------------------------

        // ② 設置AHB、APB2、APB1預分頻因子
        // HCLK = SYSCLK
        RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;
        //PCLK2 = HCLK
        RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;
        //PCLK1 = HCLK/2
        RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

        // ③ 設置PLL時鐘來源，設置PLL倍頻因子，PLLCLK = HSE * 9 = 72 MHz
        RCC->CFGR &= (uint32_t)((uint32_t)
                                ~(RCC_CFGR_PLLSRC
                                | RCC_CFGR_PLLXTPRE
                                | RCC_CFGR_PLLMULL));
        RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE
                                | RCC_CFGR_PLLMULL9);

        // ④ 使能 PLL
        RCC->CR |= RCC_CR_PLLON;

        // ⑤ 等待PLL穩定
        while ((RCC->CR & RCC_CR_PLLRDY) == 0) {
        }

        // ⑥ 選擇PLL作為系統時鐘來源
        RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
        RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

        // ⑦ 讀取時鐘切換狀態位，確保PLLCLK被選為系統時鐘
        while ((RCC->CFGR&(uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08){
        }
    } else {// 如果HSE啟動失敗，用戶可以在這里添加錯誤代碼出來
    }
}

2.2 其他時鐘

通過對系統時鐘設置的講解，整個時鐘樹我們已經把握的有六七成，剩下的時鐘我們講解幾個重要的部分。

2.2.1 USB時鐘

USB時鐘是由PLLCLK經過USB預分頻器得到，分頻因子可以是：[1,1.5]，具體的由時鐘配置寄存器CFGR的位22：USBPRE配置。 USB的時鐘最高是48M，根據分頻因子反推過來算，PLLCLK只能是48M或者是72M。一般我們設置PLLCLK=72M，USBCLK=48M。 USB對時鐘要求比較高，所以PLLCLK只能是由HSE倍頻得到，不能使用HSI倍頻。

2.2.2 Cortex系統時鐘

Cortex系統時鐘由HCLK 8分頻得到，等于9M， Cortex系統時鐘用來驅動內核的系統定時器SysTick，SysTick一般用于操作系統的時鐘節拍，也可以用做普通的定時。

2.2.3 ADC時鐘

ADC時鐘由PCLK2經過ADC預分頻器得到，分頻因子可以是[2,4,6,8]，具體的由時鐘配置寄存器CFGR的位15-14：ADCPRE[1:0]決定。 很奇怪的是怎么沒有1分頻。ADC時鐘最高只能是14M，如果采樣周期設置成最短的1.5個周期的話，ADC的轉換時間可以達到最短的1us。 如果真要達到最短的轉換時間1us的話，那ADC的時鐘就得是14M，反推PCLK2的時鐘只能是：28M、56M、84M、112M。

2.2.4 RTC時鐘、獨立看門狗時鐘

RTC時鐘可由HSE/128分頻得到，也可由低速外部時鐘信號LSE提供，頻率為32.768KHZ，也可由低速內部時鐘信號LSI提供， 具體選用哪個時鐘由備份域控制寄存器BDCR的位9-8：RTCSEL[1:0]配置。獨立看門狗的時鐘由LSI提供， 且只能是由LSI提供，LSI是低速的內部時鐘信號，頻率為30~60KHZ直接不等，一般取40KHZ。

2.2.5 MCO時鐘輸出

MCO是microcontroller clock output的縮寫，是微控制器時鐘輸出引腳，在W55MH32系列中 由 PA8復用所得， 主要作用是可以對外提供時鐘，相當于一個有源晶振。MCO的時鐘來源可以是：PLLCLK/2、HSI、HSE、SYSCLK， 具體選哪個由時鐘配置寄存器CFGR的位26-24：MCO[2:0]決定。除了對外提供時鐘這個作用之外， 我們還可以通過示波器監控MCO引腳的時鐘輸出來驗證我們的系統時鐘配置是否正確。

3 時鐘配置

3.1RCC_HSIConfig

1. 頭文件包含與全局定義

#include
#include
#include
#include "delay.h"
#include "w55mh32.h"
#include "wiz.h"

USART_TypeDef *USART_TEST = USART1;

頭文件：包含標準庫和硬件相關頭文件（w55mh32.h）、延時函數（delay.h）、自定義硬件抽象層（wiz.h）。

全局變量：定義串口外設指針 USART_TEST 指向 USART1。

2. 函數聲明

void UART_Configuration(uint32_t bound);
void RCC_ClkConfiguration(void);

UART_Configuration：配置串口通信。

RCC_ClkConfiguration：配置系統時鐘（RCC，復位與時鐘控制）。

3. main ()函數：系統初始化與主邏輯

int main(void)
{
    RCC_ClocksTypeDef clocks;

    RCC_ClkConfiguration();       // 配置系統時鐘
    delay_init();                 // 初始化延時函數
    UART_Configuration(115200);   // 配置串口（波特率 115200）

    printf("RCC HSI Config Test.n");
    RCC_GetClocksFreq(&clocks);  // 獲取系統時鐘頻率

    // 打印各時鐘頻率
    printf("nSYSCLK: %3.1fMhz, nHCLK: %3.1fMhz, nPCLK1: %3.1fMhz, nPCLK2: %3.1fMhz, nADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency / 1000000,
           (float)clocks.HCLK_Frequency / 1000000,
           (float)clocks.PCLK1_Frequency / 1000000,
           (float)clocks.PCLK2_Frequency / 1000000,
           (float)clocks.ADCCLK_Frequency / 1000000);

    while (1) {}  // 主循環（空，等待事件）
}

功能：

初始化系統時鐘（HSI + PLL）。

初始化串口，通過 printf 輸出時鐘頻率信息。

進入無限循環，程序無實際業務邏輯，僅驗證時鐘和串口配置。

4. RCC_ClkConfiguration ()函數：系統時鐘配置

void RCC_ClkConfiguration(void)
{
    RCC_DeInit();                   // 復位 RCC 到默認狀態

    // 啟用 HSI（高速內部時鐘，默認 16MHz）
    RCC_HSICmd(ENABLE);
    while (RCC_GetFlagStatus(RCC_FLAG_HSIRDY) == RESET);  // 等待 HSI 就緒

    // 配置 PLL（PLL 輸入 = HSI/2，PLL 倍頻 = 32）
    RCC_PLLCmd(DISABLE);            // 先禁用 PLL
    WIZ_RCC_PLLConfig(
        RCC_PLLSource_HSI_Div2,     // PLL 時鐘源：HSI/2（8MHz）
        RCC_PLLMul_32,              // PLL 倍頻：32（8MHz × 32 = 256MHz）
        1                           // 保留參數（未使用）
    );

    RCC_PLLCmd(ENABLE);             // 啟用 PLL
    while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);  // 等待 PLL 就緒

    // 設置系統時鐘源為 PLL（256MHz）
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    // 配置總線時鐘分頻
    RCC_HCLKConfig(RCC_SYSCLK_Div1);   // HCLK = SYSCLK（256MHz）
    RCC_PCLK1Config(RCC_HCLK_Div2);    // PCLK1 = HCLK/2（128MHz）
    RCC_PCLK2Config(RCC_HCLK_Div1);    // PCLK2 = HCLK（256MHz）

    // 啟用 LSI（低速內部時鐘，默認 40kHz）
    RCC_LSICmd(ENABLE);
    while (RCC_GetFlagStatus(RCC_FLAG_LSIRDY) == RESET);

    // 重復啟用 HSI（冗余代碼，HSI 已啟用）
    RCC_HSICmd(ENABLE);
    while (RCC_GetFlagStatus(RCC_FLAG_HSIRDY) == RESET);
}

時鐘配置流程：

復位 RCC：重置所有時鐘配置。

啟用 HSI：使用內部 16MHz 時鐘。

配置 PLL：輸入：HSI/2 = 8MHz。

輸出：8MHz × 32 = 256MHz（系統時鐘 SYSCLK）。

選擇 PLL 作為系統時鐘源。

總線分頻：

HCLK（AHB 總線）：256MHz（不分頻）。

PCLK1（APB1 總線）：128MHz（HCLK/2）。

PCLK2（APB2 總線）：256MHz（不分頻）。

啟用 LSI：用于獨立看門狗或 RTC（未在代碼中使用）。

冗余操作：重復啟用 HSI（無實際意義，HSI 已就緒）。

注意：

PLL 輸出頻率需符合芯片規格（如 W55MH32 的最大 SYSCLK 為 256MHz）。

WIZ_RCC_PLLConfig ()是自定義函數（來自 wiz.h），用于擴展 PLL 配置。

5. UART_Configuration ()函數：串口初始化

void UART_Configuration(uint32_t bound)
{
    GPIO_InitTypeDef  GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    // 使能串口和 GPIO 時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置 TX 引腳（PA9）：復用推挽輸出
    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置 RX 引腳（PA10）：浮空輸入
    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 串口參數配置
    USART_InitStructure.USART_BaudRate            = bound;       // 波特率
    USART_InitStructure.USART_WordLength          = USART_WordLength_8b;  // 8 位數據
    USART_InitStructure.USART_StopBits            = USART_StopBits_1;    // 1 位停止位
    USART_InitStructure.USART_Parity              = USART_Parity_No;     // 無校驗
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;  // 無流控
    USART_InitStructure.USART_Mode                = USART_Mode_Rx | USART_Mode_Tx;  // 收發模式

    USART_Init(USART_TEST, &USART_InitStructure);  // 初始化串口
    USART_Cmd(USART_TEST, ENABLE);                // 使能串口
}

功能：

使能 USART1 和 GPIOA 時鐘。

配置 PA9（TX）為復用推挽輸出，PA10（RX）為浮空輸入。

初始化串口參數（波特率、數據位、停止位等）。

使能串口。

6. 串口輸出函數

int SER_PutChar(int ch)
{
    while (!USART_GetFlagStatus(USART_TEST, USART_FLAG_TC));  // 等待發送完成
    USART_SendData(USART_TEST, (uint8_t)ch);                  // 發送字符
    return ch;
}

int fputc(int c, FILE *f)
{
    if (c == 'n') SER_PutChar('r');  // 換行符添加回車（適配終端）
    return SER_PutChar(c);             // 重定向 printf 到串口
}

核心功能：

系統時鐘配置：

使用 HSI（16MHz）作為 PLL 輸入，PLL 倍頻 32 倍，生成 256MHz 系統時鐘。

總線分頻：HCLK=256MHz，PCLK1=128MHz，PCLK2=256MHz。

串口通信：配置 USART1 為 115200 波特率，用于printf輸出。

測試驗證：打印系統各時鐘頻率，驗證時鐘配置正確性。

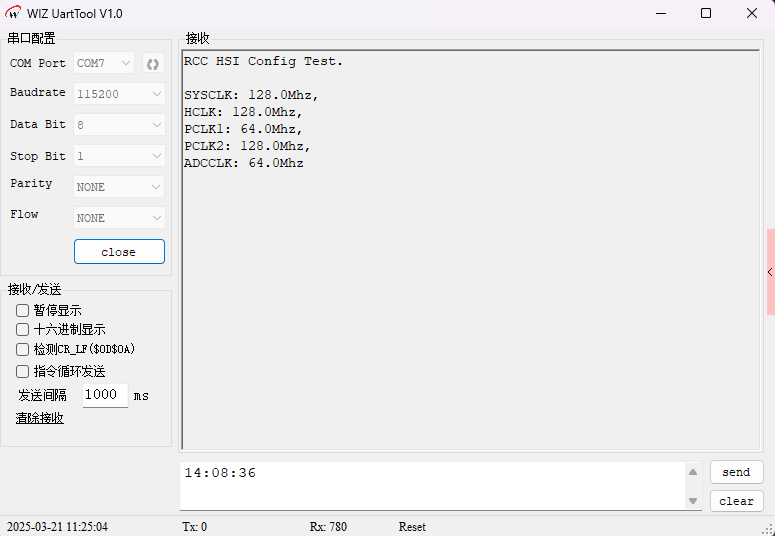

3.1.1 實驗現象

把編譯好的程序下載到開發板，可以看到設置不同的系統時鐘：

3.2 RCC_HighFrequencyConfig

程序運行：

1. 頭文件與全局變量

引入了標準庫的頭文件以及自定義的delay.h、w55mh32.h、wiz.h頭文件，為程序提供所需的函數和數據類型。

定義全局變量USART_TEST并將其指向USART1，用于后續的串口通信操作。

2. 函數聲明

對UART_Configuration()和RCC_ClkConfiguration()函數進行聲明，前者用于配置串口，后者用于配置系統時鐘。

主函數main()：

int main(void)
{
    RCC_ClocksTypeDef clocks;

    RCC_ClkConfiguration();
    delay_init();
    UART_Configuration(115200);

    printf("RCC Clock Config Test.n");
    RCC_GetClocksFreq(&clocks);

    printf("n");
    printf("SYSCLK: %3.1fMhz, nHCLK: %3.1fMhz, nPCLK1: %3.1fMhz, nPCLK2: %3.1fMhz, nADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency / 1000000, (float)clocks.HCLK_Frequency / 1000000,
           (float)clocks.PCLK1_Frequency / 1000000, (float)clocks.PCLK2_Frequency / 1000000, (float)clocks.ADCCLK_Frequency / 1000000);

    while (1)
    {
    }
}

初始化完成之后，使用printf()函數打印輸出系統時鐘、AHB 總線時鐘、APB1 總線時鐘、APB2 總線時鐘和 ADC 時鐘的頻率信息，隨后進入無限循環，使程序持續運行。

4. RCC_ClkConfiguration()函數的主要流程：

復位 RCC 寄存器，為后續的時鐘配置做準備。

使能外部高速時鐘（HSE），并等待其穩定。

禁用 PLL，重新配置 PLL 的時鐘源和倍頻系數。

使能 PLL，并等待其穩定。

把系統時鐘源設置為 PLL 輸出。

配置 AHB、APB1 和 APB2 總線的時鐘分頻系數。

使能內部低速時鐘（LSI）和內部高速時鐘（HSI），并等待它們穩定。

5. UART_Configuration()函數

使能 USART1 和 GPIOA 的時鐘。

配置 USART1 的發送引腳（PA9）為復用推挽輸出模式，接收引腳（PA10）為浮空輸入模式。

配置 USART1 的波特率、數據位、停止位、奇偶校驗位等參數。使能 USART1。

6. SER_PutChar()函數：此函數用于向串口發送一個字符，會等待發送完成后再發送下一個字符。

7. fputc()函數：重定向標準輸出函數，把字符發送到串口。若遇到換行符n，會先發送回車符r。

3.2.1 實驗現象
