TLV6700 是一個工作電壓范圍為 1.8V 至 18V 的高電壓窗口比較器。該器件擁有兩個內部基準電壓為 400mV 的高精度比較器和兩個額定電壓為 18V 的開漏輸出。TLV6700 可以作為窗口比較器使用,也可以作為兩個獨立的比較器使用??梢允褂猛獠?a target="_blank">電阻器設定監控電壓。
數據手冊:*附件:TLV6700 采用集成基準的低功耗窗口比較器技術手冊.pdf
當 INA+ 上的電壓下降至低于 (VITP - V HYS )時,OUTA 被驅動至低電平,當電壓返回到相應閾值 (V ITP ) 之上時,OUTA 變?yōu)楦唠娖健.?dāng) INB- 上的電壓上升至高于 VITP時,OUTB 被驅動至低電平,當電壓下降至低于相應閾值 (VITP - V HYS ) 時,OUTB 變?yōu)楦唠娖?。TLV6700 中的兩個比較器都具有用于抑制短時毛刺脈沖的內置遲滯,從而確保穩定的輸出運行,不會引起誤觸發。
TLV6700 采用薄型 SOT-23-6 和無引線 WSON-6 封裝,所有封裝型號的額定結溫范圍為 –40°C 至 125°C。
特性
? 寬電源電壓范圍:1.8V 至 18V
? 可調節閾值:低至 400mV
? 高閾值精度:
– 25°C 時最高為 0.5%
– 在工作溫度范圍內最高為 1.0%
? 低靜態電流:5.5μA(典型值)
? 開漏輸出
? 內部遲滯:5.5mV(典型值)
? 溫度范圍:–40°C 至 125°C
? 封裝:
– 薄型 SOT-23-6
– WSON-6
引腳功能和配置

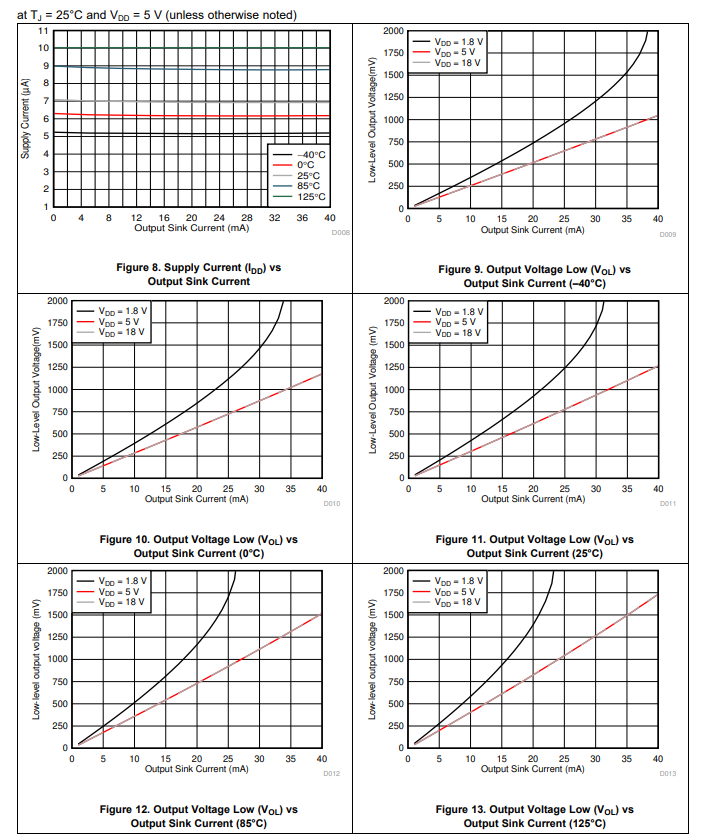

典型特性

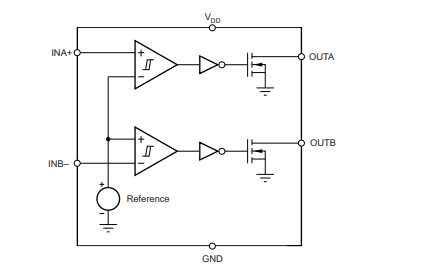

功能方框圖
應用
? 筆記本電腦和平板電腦
? 智能手機
? 數碼相機
? 視頻游戲控制器
? 繼電器和斷路器
? 便攜式醫療設備
? 門窗傳感器
? 便攜式電池供電類產品
-
