LTC1322 RS232/EIA562/RS485 收發器

數據：

優勢和特點

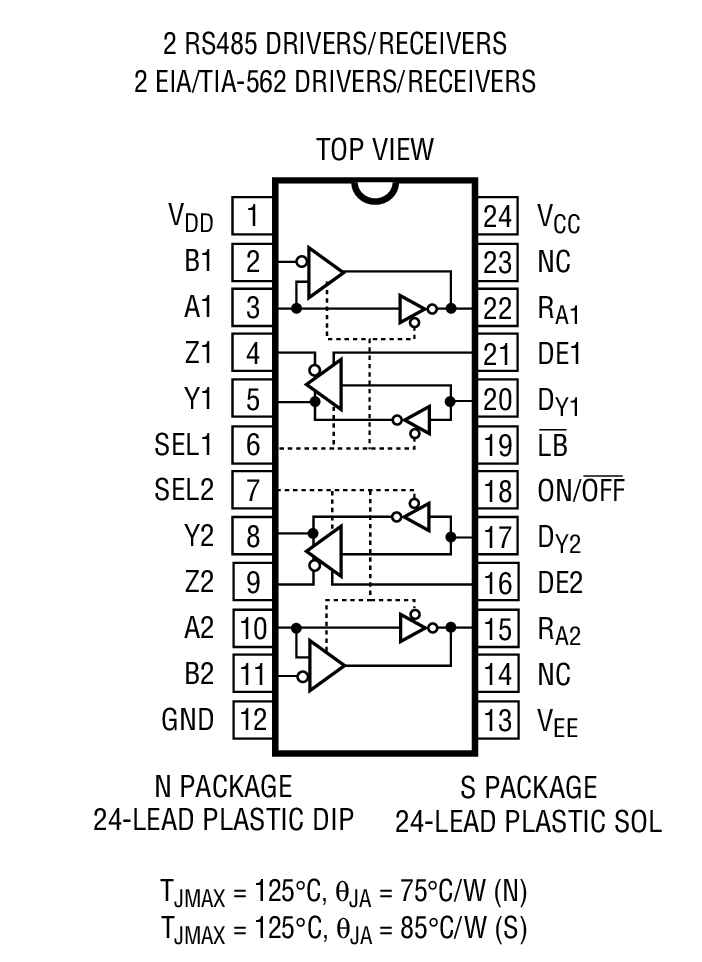

LTC1321：2-EIA562/RS232 收發器 / 2-RS485 收發器
LTC1322：4-EIA562/RS232 收發器 / 2-RS485 收發器
LTC1335：具 OE的4-EIA562 收發器 / 2-RS485 收發器
LTC1321 / LTC1322 具有與 SP301 / SP302 相同的引出腳配置

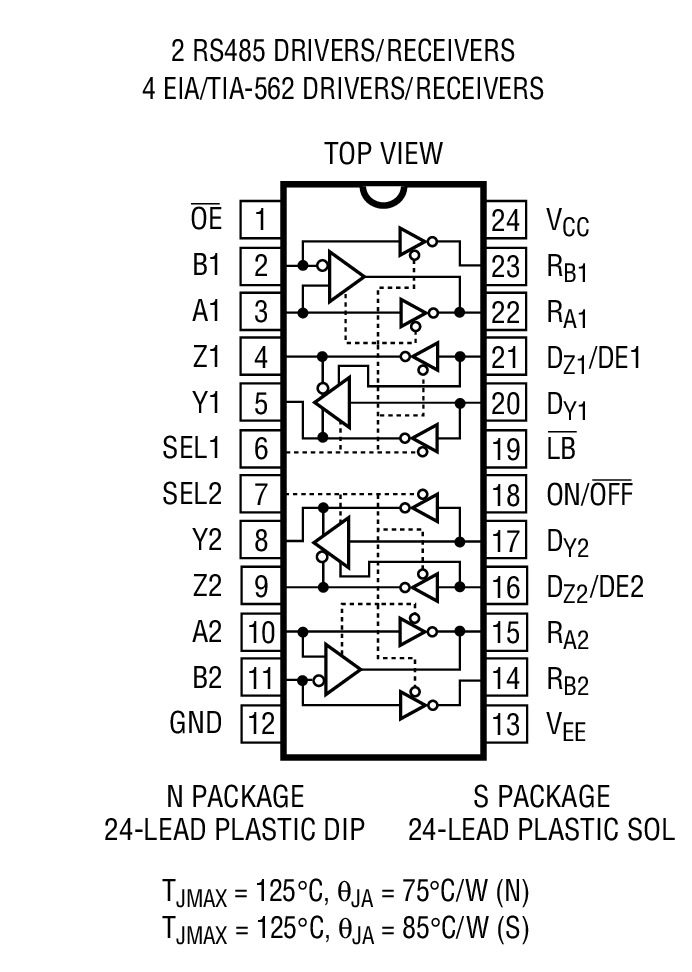

LTC1335 具有接收器三態輸出
低電源電流：1mA (典型值)
在停機模式中的電源電流為 15μA
運行速度達 120kBaud (在 EIA/TIA-562 或 RS232 模式中)
運行速度達 10MBaud (在 RS485/RS422 模式中)
在環回模式中具有自測試能力
無上電 / 斷電毛刺干擾的輸出
驅動器在三態、停機模式中或電源關斷時保持高阻抗
熱停機保護
I/O線能夠承受 ±25V
可承受重復的 10kV ESD 脈沖

?????

產品詳情

LTC^?1321 / LTC1322 / LTC1335 是低功率 CMOS 雙向收發器，各具兩個可再配置接口端口。每款器件可配置為兩個 RS485 差分端口、兩個單端端口、或者一個 RS485 差分端口和一個單端端口。 LTC1321 / LTC1322 能夠提供 RS232 或 EIA562 兼容型單端輸出；LTC1335 則提供 EIA562 兼容型輸出，另外還包括一個輸出使能引腳，因而可使接收器邏輯電平輸出具有三種狀態。

RS232/EIA562 收發器工作至 120kBaud，而且完全符合 EIA/TIA-562 規范。RS485 收發器工作至 10MBaud，并完全符合 RS485 和 RS422 規范。所有的接口驅動器均擁有短路和熱停機保護功能。一個使能引腳允許強制 RS485 驅動器輸出進入高阻抗狀態，即使在輸出被強制超過電源軌或電源被關斷的情況下也將保持。驅動器輸出和接收器輸入均具有 ±10kV ESD 保護等級。一種環回模式將驅動器輸出回接至接收器輸入以進行診斷自測試。

當?6.5V ≤ V_DD ≤ 10V 和 – 6.5V ≥ V_EE ≥ –10V時，LTC1321 / LTC1322 能夠支持 RS232 電壓電平。LTC1335 支持接收器輸出使能，但是不支持 RS232 電平。一種停機模式可將 ICC 電源電流減小至 15μA。
