優勢和特點

• 2.3 A 峰值輸出電流 (<2 Ω R_{DSON_x})
• 2.5 V 到 6.5 V V_DD1 輸入
• 4.5V 到 35 V V_DD2 輸出?
• 2.3 V V_DD1 時欠壓鎖定 (UVLO)
• V_DD2
  上存在多個欠壓鎖定 (UVLO) 選項
  • A 級—4.4 V（典型值）正向閾值
  • B 級—7.3 V（典型值）正向閾值
  • C 級—11.3 V（典型值）正向閾值
• 精準定時特性?
• 隔離器和驅動器下降緣傳播延遲最大 79 ns (ADuM4120)
• CMOS 輸入邏輯電平?
• 高共模瞬變抗擾度：150 kV/μs
• 高工作結溫：125°C?
• 默認低電平輸出
• 安全和監管審批（申請中）

  • UL 認證：符合 UL 1577?
    • 1 分鐘 5 kV rms，SOIC 長封裝
  • CSA 元件驗收通知 5A?
  • VDE 符合性證書（申請中）
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • V_IORM = 849 V 峰值?
• 8 mm 爬電距離

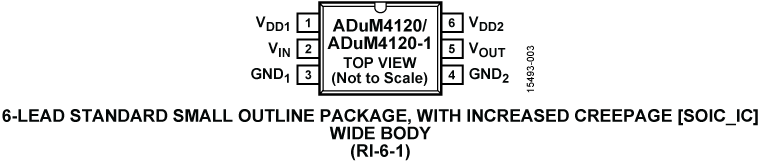

• 6 引腳寬體 SOIC 封裝，爬電距離更長

產品詳情

ADuM4120/ADuM4120-1 是 2 A 隔離式單通道驅動器，采用 Analog Devices, Inc., iCoupler^? 技術提供高精度隔離。ADuM4120/ADuM4120-1 通過 6 引腳寬體 SOIC 封裝提供 5 kV rms 隔離，爬電距離更長。這些隔離元件集高速 CMOS 和整體式變壓器技術于一身，能夠提供兼備脈沖變壓器和柵極驅動器特點的出色性能。

ADuM4120/ADuM4120-1 工作輸入電壓介于 2.5 V 到 6.5 V 之間，兼容較低的電壓系統。與采用高壓電平轉換方法的柵極驅動器相比，ADuM4120/ ADuM4120-1 具有輸入和輸出之間真正的電氣隔離。

這些型號都可選配輸入干擾濾波器（不選配亦可）。干擾濾波器有助于降低在輸入引腳上產生觸發輸出的噪音的幾率。

因此，ADuM4120/ADuM4120-1 能夠可靠控制絕緣柵極雙極晶體管 (IGBT)/金屬氧化物半導體場效應晶體管 (MOSFET) 配置在各種開關電壓下的開關特性。

應用

• 開關式電源?
• IGBT/MOSFET 柵極驅動器
• 工業逆變器?
• 氮化鎵 (GaN)/碳化硅 (SiC) 功率器件

方框圖
