優勢和特點

• 峰值輸出電流：4 A
• 工作電壓
  高端或低端相對于輸入： 537 V峰值
• 高工作頻率：
  1 MHz（最大值）
• 3.3 V至5 V CMOS輸入邏輯
• 4.5 V至18 V輸出驅動
• 次級UVLO
  ADuM3224A/ADuM4224A UVLO (4.1 V V_DDA/V_DDB)
  ADuM3224B/ADuM4224B UVLO (6.9 V V_DDA/V_DDB)
  ADuM3224C/ADuM4224C UVLO (10.5 V V_DDA/V_DDB)

• 精密定時特性
  隔離器和驅動器傳播延遲：59 ns（最大值）
  通道間匹配：5 ns（最大值）
• CMOS輸入邏輯電平
• 高共模瞬變抗擾度：>25 kV/μs
• 增強的系統級ESD保護性能，符合IEC 61000-4-x標準
• 工作結溫高達：125℃
• 默認低電平輸出
• 欲了解更多特性，請參考數據手冊

產品詳情

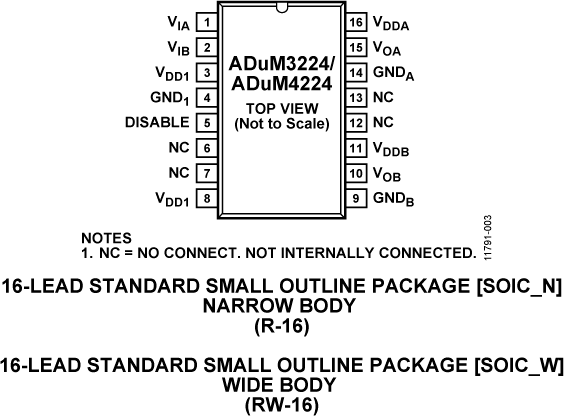

ADuM3224/ADuM4224是4 A隔離式半橋柵極驅動器，采用ADI公司的iCoupler?技術，提供獨立且隔離的高端和低端輸出。ADuM3224能夠提供3000 V rms隔離，采用窄體16引腳SOIC封裝，ADuM4224則提供5000 V rms隔離，采用寬體16引腳SOIC封裝。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。

ADuM3224/ADuM4224隔離器均提供兩個獨立的隔離通道。這些器件采用3.0 V至5.5 V電源電壓工作，可與低壓系統兼容。與采用高壓電平轉換方法的柵極驅動器相比，ADuM3224/ADuM4224的輸入與各輸出之間具有真電流隔離優勢。相對于輸入，各路輸出的持續工作電壓最高可達560 V峰值，因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達800 V峰值。

因此，ADuM3224/ADuM4224可以在很寬的正或負切換電壓范圍內，可靠地控制IGBT/MOSFET配置的開關特性。

應用

• 開關電源
• 隔離式IGBT/MOSFET柵極驅動器
• 工業逆變器

方框圖
