優勢和特點

• 峰值輸出電流：2 A (<2 Ω R_DSON)
• 2.5 V至6.5 V輸入
• 4.5 V至35 V輸出
• 欠壓閉鎖(UVLO)：2.5 V V_DD1
• V_DD2上提供多個UVLO選項
• A級：V_DD2上的UVLO：4.4 V（典型值）
• B級：V_DD2上的UVLO：7.3 V（典型值）
• C級：V_DD2上的UVLO：11.3 V（典型值）
• 精密時序特性
• 隔離器和驅動器傳播延遲：53 ns（最大值）
• CMOS輸入邏輯電平
• 高共模瞬變抗擾度：>150 kV/μs
• 工作結溫最高可達：125°C
• 默認低電平輸出
• 內部米勒箝位
• 安全和法規認證（申請中）
• UL認證符合UL 1577
• 1分鐘5 kV rms，SOIC長封裝
• CSA元件驗收通知5A
• 符合VDE標準證書（申請中）
• DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
• V_IORM = 849 V峰值

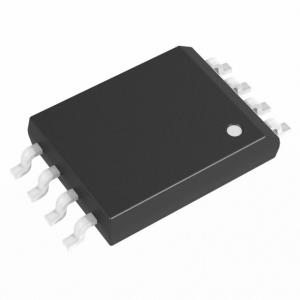

• 8引腳寬體SOIC封裝

產品詳情

ADuM4121/ADuM4121-1為2 A隔離式、單通道驅動器，采用ADI公司的iCoupler?技術提供精密隔離。ADuM4121/ADuM4121-1提供5 kV rms隔離，采用8引腳寬體SOIC封裝。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。

ADuM4121/ADuM4121-1采用2.5 V至6.5 V輸入電壓工作，可與較低電壓系統兼容。與采用高壓電平轉換方法的柵極驅動器相比，ADuM4121/ADuM4121-1的輸入與輸出之間具有真電氣隔離優勢。

ADuM4121/ADuM4121-1集成內部米勒箝位，在2 V時可在柵極驅動輸出的下降沿上激活，提供具有較低阻抗路徑的驅動柵極，以減少米勒電容感應導通的可能性。

有很多選項可用于熱關斷使能或禁用。因此，ADuM4121/ADuM4121-1可在各種開關電壓范圍內對絕緣柵極雙極性晶體管(IGBT)/金屬氧化物半導體場效應晶體管(MOSFET)配置的開關特性進行可靠控制。

應用

• 開關電源
• 隔離式IGBT/MOSFET柵極驅動器
• 工業逆變器
• 氮化鎵(GaN)/碳化硅(SiC)功率器件

方框圖
