ADN8833 用于數字控制系統的超緊湊、1 A熱電冷卻器(TEC)驅動器

優勢和特點

獲得專利的高效率單電感架構
用于TEC驅動器的集成式低R_DSON MOSFET
TEC電壓和電流工作監控
無需外部檢測電阻
獨立的TEC加熱和冷卻限流設置
可編程最大TEC電壓

2 MHz PWM開關頻率
外部同步
兼容數字熱控環路
2.50 V、1%精度基準電壓輸出

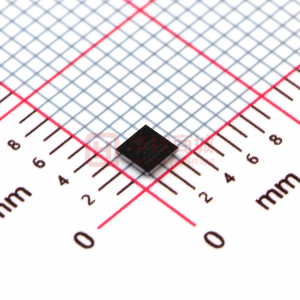

采用25引腳、2.5 mm x 2.5 mm WLCSP或24引腳、4 mm x 4 mm LFCSP封裝

產品詳情

ADN8833是一款集成1 A功率MOSFET的單芯片H橋TEC驅動器。它包括提供線性驅動器(LDR)輸出的線性功率級，以及提供SW輸出的脈沖寬度調制(PWM)功率級。根據CONT輸入的控制電壓，ADN8833通過TEC驅動電流，將連接至TEC模塊的激光二極管或無源組件的溫度建立至可編程的目標溫度。

CONT輸入所施加的控制電壓由數模轉換器(DAC)產生，后者靠近溫度控制系統的數字比例-積分-微分(PID)環路。

內部2.5 V基準電壓提供精確的1%輸出，用于分壓器網絡偏置，從而在加熱和冷卻模式下對最大TEC電流和電壓限值進行編程。該基準電壓也可用于DAC和溫度檢測電路，包括熱敏電阻電橋和模數轉換器(ADC)。

*產品受美國專利第6,486,643號保護
