優勢和特點

• 低輸入電壓噪聲：1.2 nV/√Hz
• 低共模輸出：0.9 V（單電源）
• 極低諧波失真
  ?104 dBc HD2 (10 MHz)
  ?79 dBc HD2 (70 MHz)
  ?73 dBc HD2 (100 MHz)
  ?101 dBc HD3 (10 MHz)
  ?82 dBc HD3 (70 MHz)
  ?75 dBc HD3 (100 MHz)
• 高速
  ?3 dB帶寬：1.35 GHz (G = 1)
  壓擺率：3400 V/μs（25%至75%）
  0.1 dB 增益平坦度：380 MHz
  快速過驅恢復：1.5 ns
• 失調電壓：0.5 mV（典型值）
• 外部可調增益
• 差分轉差分或單端轉差分工作
• 欲了解更多特性，請參考數據手冊

產品詳情

ADA4930-1/ADA4930-2 是超低噪聲、低失真、高速差分放大器，非常適合驅動分辨率最高14位、DC至70 MHz的1.8 V高性能ADC。可調輸出共模電平使ADA4930-1/ADA4930-2能夠與ADC的輸入相匹配。內部共模反饋環路可提供出色的輸出平衡，抑制偶數階諧波失真產物，并提供直流電平轉換功能。

對于ADA4930-1/ADA4930-2，利用由4個電阻組成的簡單外部反饋網絡便可輕松實現差分增益配置，反饋網絡決定放大器的閉環增益。

ADA4930-1/ADA4930-2采用ADI公司的專有硅-鍺(SiGe)互補雙極性工藝制造，可實現極低的失真水平，輸入電壓噪聲僅為1.2 nV/√Hz。

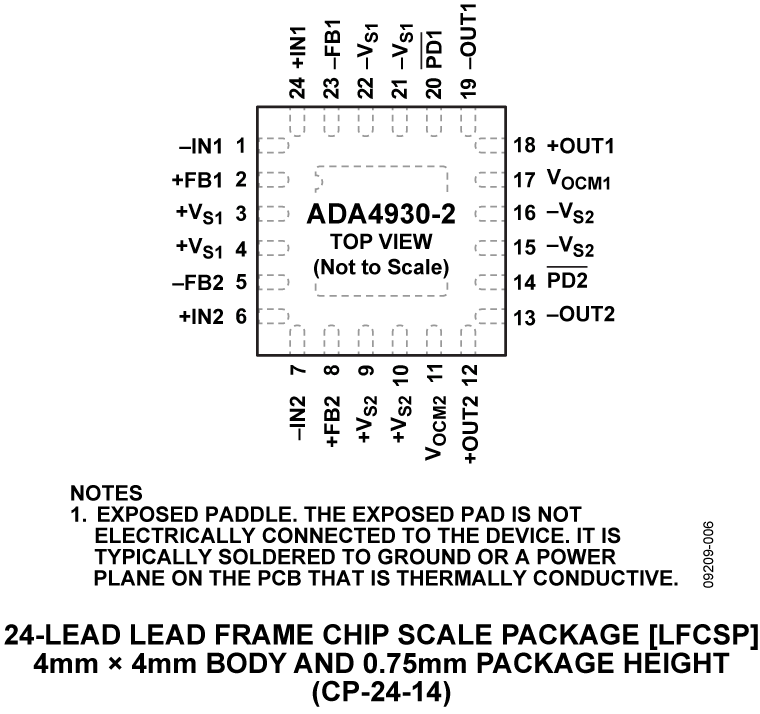

低直流失調和出色的動態性能使得ADA4930-1/ADA4930-2特別適合各種數據采集與信號處理應用。ADA4930-1采用3 mm × 3 mm 16引腳無鉛LFCSP封裝，ADA4930-2采用4 mm × 4 mm 24引腳無鉛LFCSP封裝。引腳排列經過優化，有助于印刷電路板(PCB)布局布線，并且使失真最小。兩款器件的額定工作溫度范圍均為?40°C至+105°C，電源電壓為3.3 V或5 V。

應用

• ADC 驅動器
• 單端轉差分轉換器
• 中頻和基帶增益模塊
• 差分緩沖器
• 線路驅動器

方框圖
