產品介紹

LHA5278是一款8通道同步采樣24位ΣΔ ADC，其數據輸出速率可支持到256KSPS。LHA5278具有出色的直流和交流性能，INL達2ppm/RSR，THD-115dB。

芯片提供超高速、高速、高精度、低功耗共4種模式供用戶選擇。在高速模式下功耗僅21mW/通道，遠低于競品。片內集成寬帶數字濾波器，帶寬110.8kHz@256kSPS。LHA5278的數據可由串行接口讀出，同時支持SPI、Frame-Sync接口協議，還支持多片級聯輸出數據和外部同步。芯片采用64引I腳LQFP封裝，支持的工作溫度范圍為-40℃~+125℃。

產品特性

·8通道同步采樣，寬帶濾波器

·高速模式功耗21mW/通道，僅是競品的1/3

·交流特性

-110.8kHz帶寬@256kSPS

-高分辨率模式SNR114dB

-總諧波失真-115dB

·直流特性

-INL2ppm/FSR

-增益溫漂1ppm/°℃

-失調溫漂0.25uV/℃

·可選擇模式(VREF=4.096V計算)

-超高速模式：256kSPS，23mW/通道

-高速模式：128kSPS，21mW/通道，110dBSNR

-高分辨率模式：64kSPS，114dBSNR

-低功耗模式：64kSPS，12mW/通道

·外部參考電壓支持到5V

·電源電流：IAVDD=28mA,IDVDD=15mA

·模擬電源支持單電源5V或雙電源土2.5V

·數字電源：1.8V

·IO電源：1.8V~3.6V

·串行端口接口(SPI)、QSPI、MICROWIRE和DSP兼容

產品應用

·振動監測

·多通道數據采集

·電能質量分析

·音頻測試

·聲納

·高精度儀器

實測數據

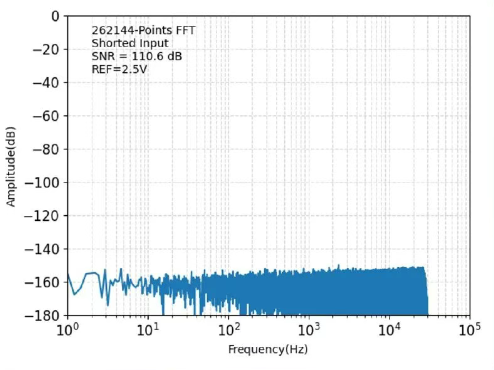

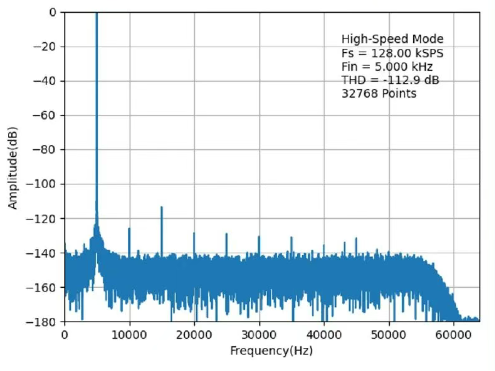

一高速模式頻譜圖一

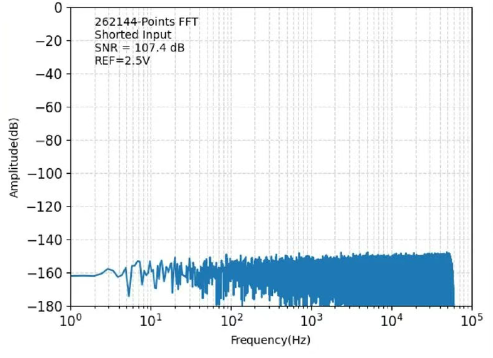

一高分辨率模式頻譜圖一

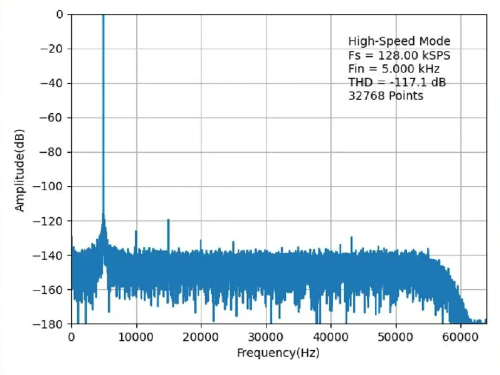

一高速模式THD，VREF=2.5V一

一高速模式THD，VREF=4.096V一

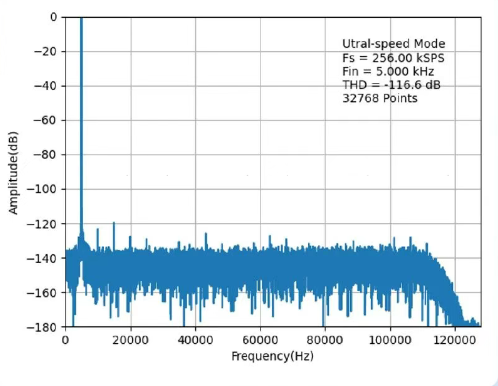

超高速模式THD，VREF=2.5V一

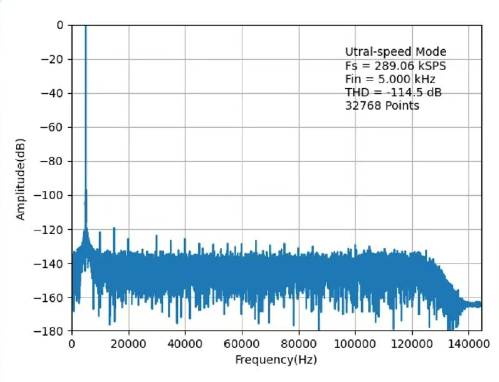

一超高速模式THD，外部時鐘37MHz一

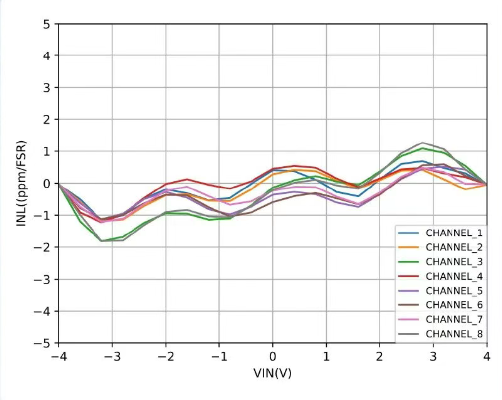

—INL,VREF=4.096V—

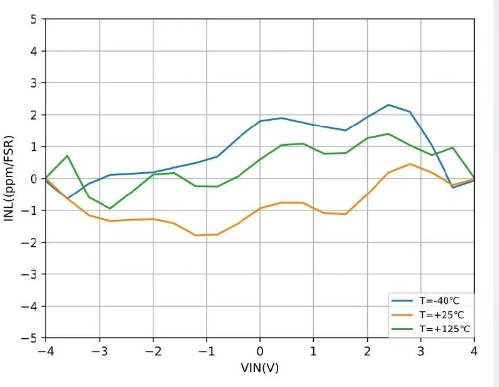

一INLVS溫度，VREF=4.096V一

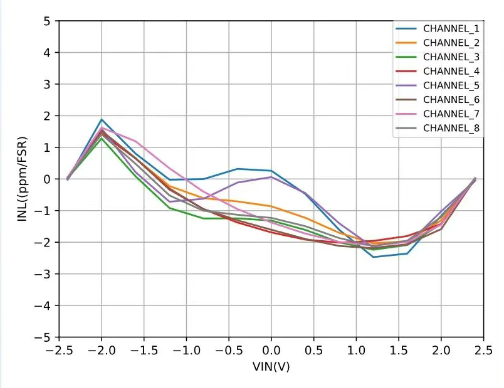

—INL,VREF=2.5V—

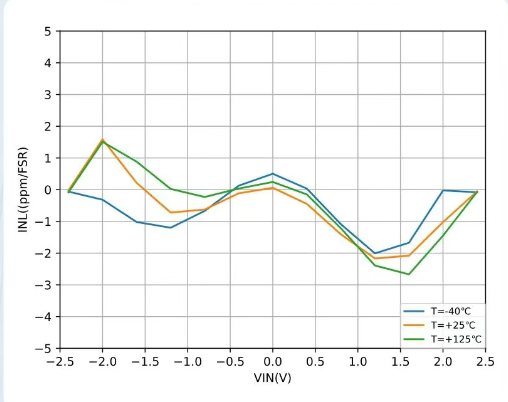

—INLVS溫度，VREF=2.5V—
