概述
ADuM5020是一款集成isoPower ^?^ 的隔離式DC/DC轉換器。該DC/DC轉換器采用ADI公司的iCoupler ^?^ 技術，能夠提供在全負載下低于有關帶鐵氧體的2層印刷電路板(PCB)的CISPR22 B類限制的穩壓隔離電源。

ADuM5020在500 mW應用中無需設計和構建隔離式DC/DC轉換器。iCoupler芯片級變壓器技術用于DC/DC轉換器的磁性元件。因此可提供小尺寸、隔離解決方案。

ADuM5020隔離式DC/DC轉換器采用16引腳寬體SOIC封裝。
數據表：*附件：ADuM5020 ADuM5028低輻射500mW隔離式DC DC轉換器技術手冊.pdf

應用

• RS-485/RS-422/CAN收發器電源
• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 工業PLC

特性

• 集成isoPower的隔離式DC/DC轉換器
• ADuM5020輸出電流：100 mA
• ADuM5028輸出電流：60 mA
• 全負載下滿足有關2層PCB的CISPR22 B類輻射限制
• 16引腳SOIC_W封裝，最小爬電距離為7.8 mm
• 8引腳SOIC_IC封裝，最小爬電距離為8.3 mm
• 工作溫度高達：125°C（最大值）
• 安全和法規認證
• UL認證（申請中）
  • 1分鐘3000 V rms，符合UL 1577
• CSA元件驗收通知5A（申請中）
• VDE合格證書（申請中）
  • VDE V 0884-10
  • VIORM = 565 V 峰值
  • CQC認證符合GB4943.1-2011（待定）

功能框圖

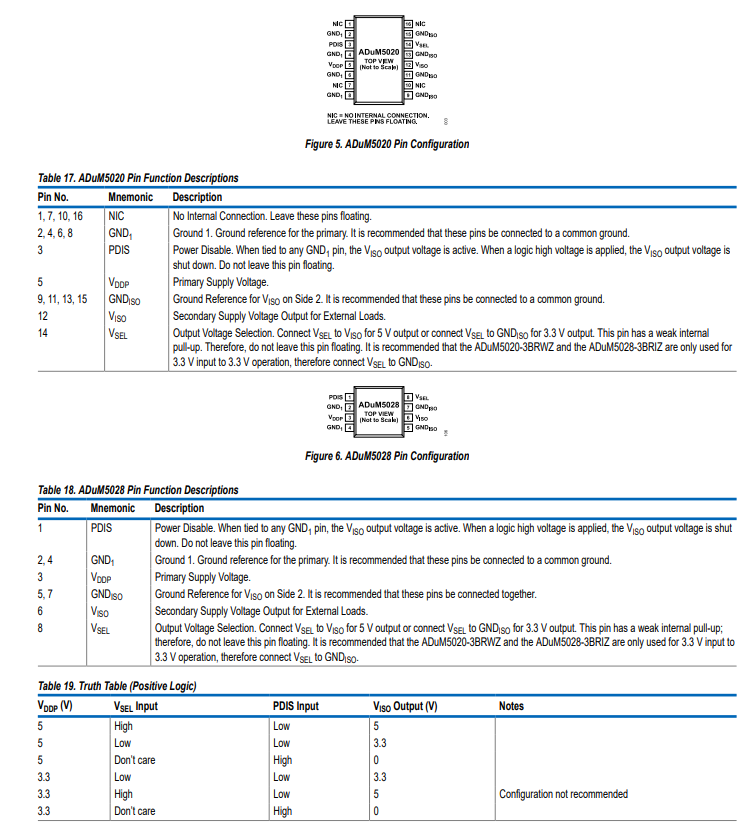

引腳配置描述

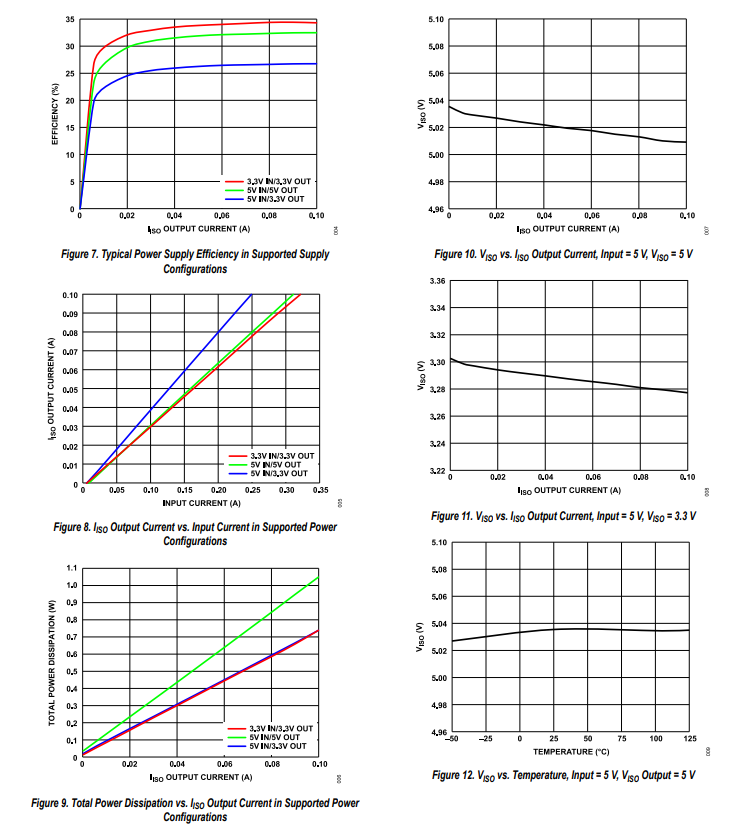

典型性能特征

工作原理

ADuM5020/ADuM5028 直流 - 直流轉換器的工作原理與大多數標準電源一致。這些轉換器采用分離式控制器架構，具備隔離式脈寬調制（PWM）反饋。VDD 電源為振蕩電路供電，該電路將電流切換至芯片級氣隙變壓器。傳輸到次級側的功率經整流和調節后，輸出為 3.3V 或 5.0V，具體取決于 VSEL 的設置。需注意，ADuM5020 - 3BRIZ 和 ADuM5028 - 3BRIZ 僅適用于 3.3V 輸入轉 3.3V 輸出的應用，而 ADuM5020 - 5BRIZ 和 ADuM5028 - 5BRIZ 在 5V 輸入應用中性能最佳。次級（Viso）側控制器通過生成脈寬調制控制信號來調節輸出，該信號通過專用耦合器數據通道發送至初級（VDDP）側。脈寬調制對振蕩電路進行調制，以控制傳輸到次級側的功率。反饋能顯著提升功率和效率。

ADuM5020/ADuM5028 集成了帶遲滯特性的欠壓鎖定（UV - LO）功能，作用于初級側和次級側輸入引腳以及 VDDP 電源輸入。欠壓鎖定功能可確保轉換器不會因輸入電源噪聲或緩慢的上電斜率而進入振蕩狀態。

應用信息

印刷電路板（PCB）布局

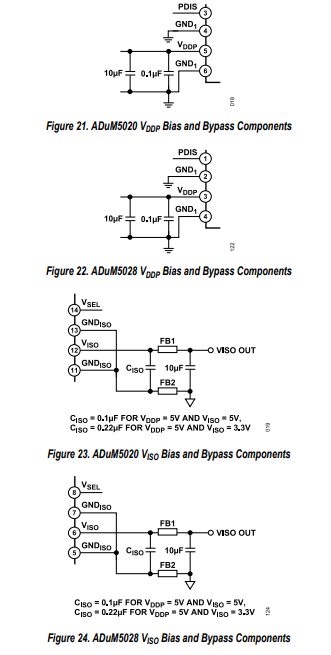

ADuM5020 和 ADuM5028 isoPower 集成式直流 - 直流轉換器在輸入和輸出電源引腳處需要電源旁路（見圖 21 和圖 22）。在 VDDP 引腳和 GND 引腳之間需要低等效串聯電阻（ESR）的 0.1 μF 旁路電容，且要盡可能靠近芯片焊盤。需要 0.1 μF 或 0.22 μF 的低 ESR 電容，盡可能靠近 Viso 引腳和 GNDISO 引腳（關于更多信息，見圖 23 和圖 24 中的 CISO 注釋 ）。isoPower 輸入需要多個旁路元件，以便有效地旁路電源，同時設置輸出電壓并對片上穩壓器進行旁路（見圖 21 至圖 26）。

ADuM5020 和 ADuM5028 的電源部分使用 180 MHz 的振蕩頻率，以便通過其芯片級變壓器高效傳輸功率。需要旁路電容來進行多種頻率調節。噪聲抑制需要低電感的高頻電容，而紋波抑制和精確調節則需要大容值電容。這些電容通常連接到 VDDP 引腳和 GND1 引腳，以及 Viso 引腳和 GNDISO 引腳之間 。為抑制噪聲并降低紋波，至少需要兩個電容。推薦的電容值為 0.1 μF 和 10 μF 用于 VDDP 引腳。較小的電容必須具有低 ESR 。例如，建議使用陶瓷電容。0.1 μF 低 ESR 電容兩端的總引腳長度和電源引腳長度不得超過 2 毫米。

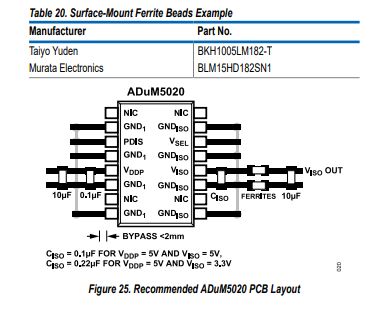

為降低電磁輻射水平，可通過使用 Viso 和 GNDISO 引腳之間的高頻電流的阻抗以及印刷電路板走線連接，來增加抑制電磁干擾（EMI）的能力。可通過在 Viso 和 GNDISO 引腳之間串聯放置表面貼裝鐵氧體磁珠（如圖 25 和圖 26 所示），來減少電磁輻射源的輻射。在 100 MHz 和 1 GHz 頻率范圍內，鐵氧體磁珠的阻抗約為 1.8 kΩ，以減少 180 MHz 初級開關頻率和 360 MHz 次級整流頻率及其諧波的輻射。表面貼裝鐵氧體磁珠示例見表 20。
