概述
ADuM6200/[ADuM6201]/[ADuM6202]均為雙通道數字隔離器，集成 isoPower ^?^ 隔離式DC-DC轉換器。該DC/DC轉換器。該DC/DC轉換器基于ADI公司的iCoupler ^?^ 技術，采用5.0 V（5.0V輸入電源）或3.3 V電壓（3.3V電源）時，可提供高達400 mW的穩壓隔離功率；功率水平如數據手冊的表1所示。在低功耗隔離設計中，這些器件無需使用單獨的隔離式DC/DC轉換器。利用iCoupler芯片級變壓器技術，能夠隔離邏輯信號和DC/DC轉換器的磁性元件。因此，可提供小尺寸、完全隔離的解決方案。ADuM6200/ADuM6201/ADuM6202隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（更多信息請參考“訂購指南”）。isoPower利用高頻開關元件，通過其變壓器傳輸功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。
數據表：*附件：ADuM6200 ADuM6201 ADuM6202集成DC DC轉換器的雙通道5KV隔離器技術手冊.pdf

應用

• RS-232/RS-422/RS-485收發器
• 工業現場總線隔離工業現場總線隔離
• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 工業PLC

特性

• isoPower 集成隔離式DC/DC轉換器
• 5 V或3.3 V調節輸出
• 最高400 mW輸出功率
• 兩個DC至25 Mbps (NRZ)信號隔離通道
• 16引腳SOIC封裝，爬電距離為7.6 mm
• 工作溫度最高可達105°C（最大值）
• 高共模瞬變抗擾度：>25 kV/μs
• 安全和法規認證
  UL認證（申請中）
  1分鐘5000 V rms，符合UL 1577標準
• CSA 元件驗收通知#5A
  IEC 60601-1: 125 V rms
  IEC 60950-1: 380 V rms
• VDE 合格證書（申請中）
  IEC 60747-5-2 (VDE 0884 Part 2):2003-01
  VIORM = 846 V 峰值

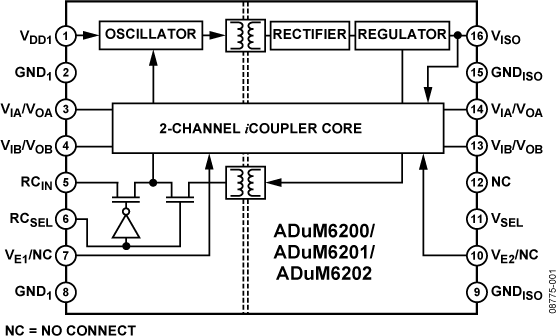

框圖

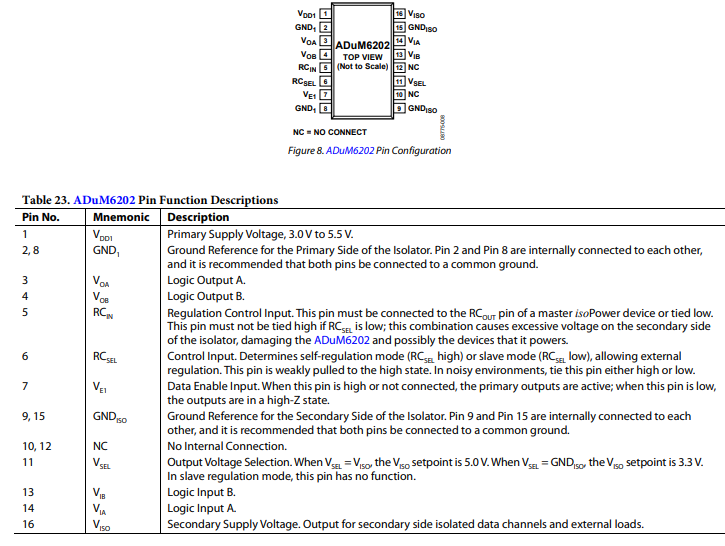

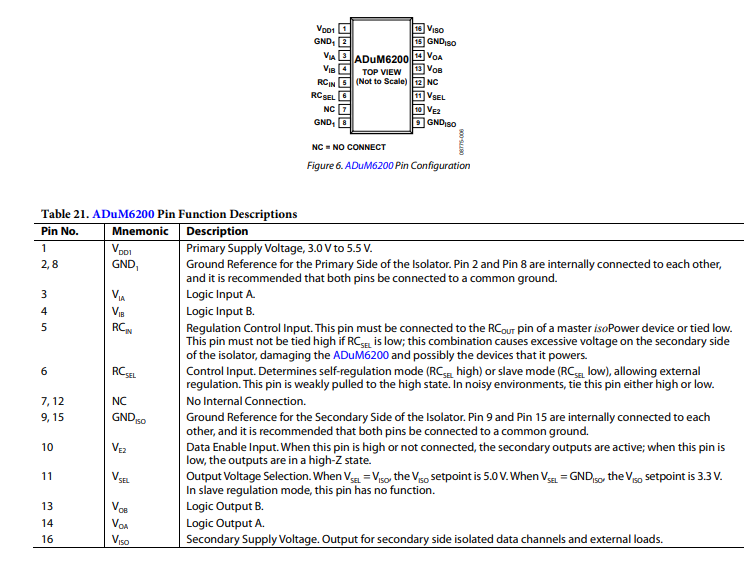

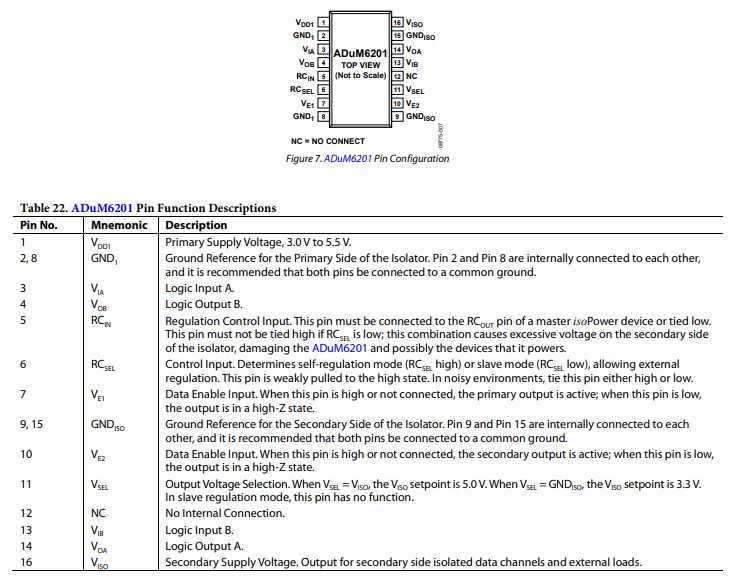

引腳配置描述

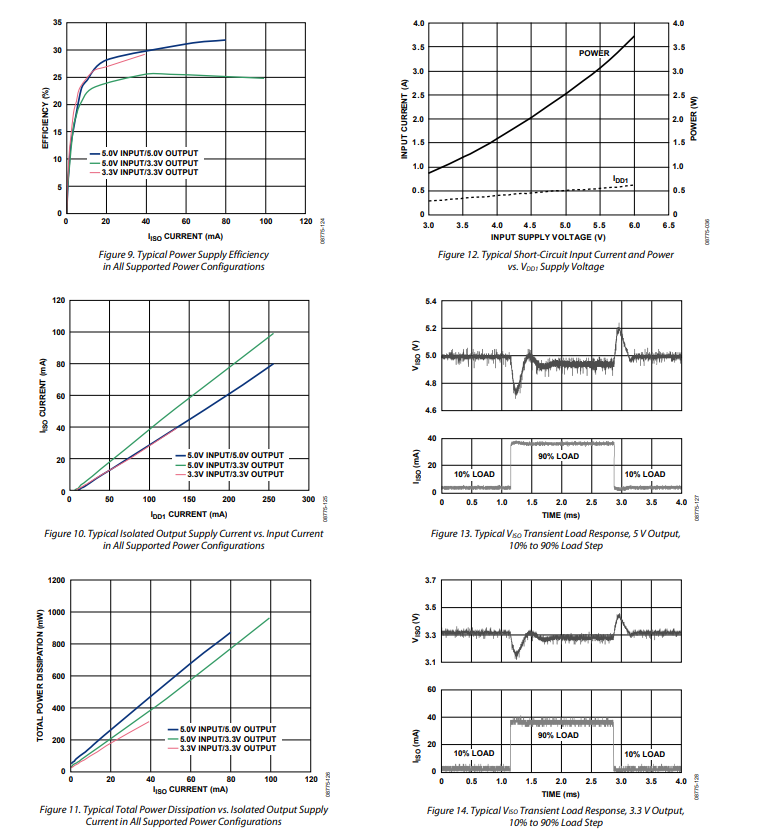

典型性能特征

應用信息

ADuM620x的直流-直流轉換器部分的工作原理與大多數開關電源相同。它采用帶有隔離脈沖寬度調制（PWM）反饋的次級側控制器。輸入功率（V_{DD1}）通過振蕩電路提供給芯片級空芯變壓器，該電路驅動集成的初級側開關。功率被傳輸到次級側，在那里被整流并調節為3.3V或5V。次級側（V_{ISO}）控制器通過創建PWM控制信號來調節輸出，該信號通過專用的iCoupler數據通道發送到初級側（**V_{DD1}**側）。PWM調制振蕩電路以將功率傳輸到次級側。反饋可顯著提高功率和效率。

ADuM620x在**V_{DD1}**功率輸入上實現欠壓鎖定（UVLO），具有遲滯特性。此功能可確保在輸入功率噪聲大或功率上升速率慢時，轉換器不會誤振蕩。

ADuM620x可接受外部調節控制信號（R_{COUT}），該信號可連接到其他iPower設備。此功能允許單個調節器控制多個電源模塊而不會產生干擾。當從主電源模塊接受控制時，**V_{ISO}**引腳可連接在一起，從而使電源無縫協同工作。ADuM620x只能調節自身或接受來自另一個設備（在其產品系列中）的調節（從設備）；它無法向其他設備提供調節信號。

印刷電路板布局

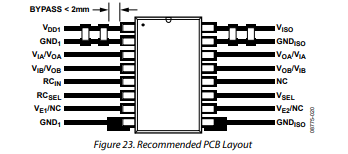

ADuM620x數字隔離器是集成了0.4W iPower的直流-直流轉換器，邏輯接口無需外部接口電路。輸入和輸出電源引腳處需要電源去耦（見圖23）。注意，在Pin 1和Pin 2（用于V_{DD1}）以及Pin 15和Pin 16（用于V_{ISO}）之間需要低等效串聯電阻（ESR）的去耦電容，且應盡可能靠近引腳放置。

ADuM620x的功率供應部分使用180MHz的振蕩器頻率通過其芯片級變壓器高效地為數據部分供電。此外，iCoupler的數據部分正常工作會在功率供應引腳上引入開關瞬變。多個工作頻率需要去耦電容。噪聲抑制需要低電感、高頻電容，而紋波抑制和適當調節需要大容量電容。這些電容最方便地連接在Pin 1和Pin 2（用于V_{DD1}）以及Pin 15和Pin 16（用于V_{ISO}）之間。

為了抑制噪聲和減少紋波，至少需要兩個電容并聯。推薦的電容值為0.1μF和10μF，分別用于V_{DD1}和V_{ISO}。建議使用低ESR的小電容，例如陶瓷電容。

低ESR電容兩端與輸入電源引腳之間的總引線長度必須不超過2mm。安裝引線長度超過2mm的去耦電容可能會導致數據耦合。除非兩個公共接地引腳在封裝附近連接在一起，否則應在Pin 1和Pin 8（GND_{1}）以及Pin 9和Pin 16（GND_{ISO}）之間進行走線。

在涉及高共模瞬變的應用中，確保電路板布局（跨隔離柵）的設計使耦合最小化。此外，電路板布局應設計為：在給定的器件側，任何產生的耦合都能均勻影響所有引腳。若不這樣做，可能會導致引腳間出現電壓差，超過表19中規定的器件絕對最大額定值，進而致使器件閂鎖和/或永久損壞。

ADuM620x是一種功率器件，滿負載且以最大速度運行時約耗散1W功率。由于無法對隔離器件應用散熱器，器件的熱性能主要取決于通過GND引腳到PCB的熱傳導。如果器件在高環境溫度下使用，需提供備用。圖23中的電路板布局顯示了Pin 8（GND_{1}）和Pin 9（GND_{ISO}）的擴大焊盤。應實施從焊盤到地平面的多個過孔，以顯著降低芯片內部的溫度。擴大的焊盤尺寸由設計師決定，并取決于可用的電路板空間。

啟動行為

ADuM620x器件不含軟啟動電路。因此，在設計該器件時，必須考慮啟動電流和電壓行為。

當向**V_{DD1}施加電源時，輸入開關電路開始工作。當達到UVLO最小電壓時，開關電流驅動輸出電源，直到達到調節電壓，此時PWM控制開始工作。達到調節電壓所需的電流和時間取決于負載和V_{DD1}**壓擺率。

對于快速**V_{DD1}**壓擺率（200μs或更短），峰值電流可達到100mA（**V_{DD1}**為5V時）。輸入電壓上升越快，輸出電壓上升越快，因此峰值電流與最大輸入電壓成正比。
