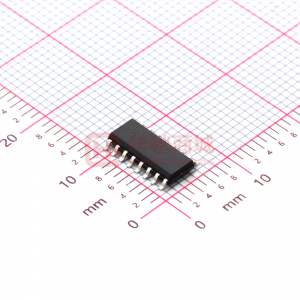

NCP1397 控制器高性能諧振模式集成高壓驅動器

NCP1397是一款高性能控制器，可用于半橋諧振拓撲結構，如串聯諧振，并聯諧振和LLC諧振轉換器。它集成了600 V柵極驅動器，簡化了布局并減少了外部元件數量。憑借其獨特的架構，包括500 kHz壓控振蕩器，其控制模式允許在需要ORing功能時具有靈活性，NCP1397可提供構建可靠且堅固的諧振模式電源所需的一切。 NCP1397提供一套保護功能，可配置設置以優化任何應用。其中包括：自動恢復或故障閂鎖，欠壓，開路光耦，軟啟動和短路保護。死區時間也可調節，以克服射擊電流。 NCV1397提供汽車認證版本（AEC-Q100 / PPAP）

特性	優勢
可調節的最小開關頻率，準確度為3％	保持轉換器操作在正確的區域&簡化設計
欠壓輸入	簡單PFC關聯
1 A / 0.5 A峰值電流接收器/源驅動器	高門驅動能力
具有自動恢復功能的基于計時器的OCP輸入	允許瞬態過載，防止過度使用
第二次鎖定OCP級別	短路時保護應用程序
可調節的死區時間從100 ns到2 us	防止直通電流并允許基于的優化MOSFET特性
可調節軟啟動	減少啟動電流

應用	終端產品
平板顯示器電源轉換器大功率AC / DC適配器筆記本電腦計算電源工業和醫療電源離線電池充電器 Automotive LLC電源	筆記本電腦適配器液晶電視 ATX電源
