MC14013BDTR2G簡要說明
基本信息
- ?制造商?:ON Semiconductor
- ?產品型號?:MC14013BDTR2G
- ?產品類型?:雙D型觸發器(Dual Type D Flip-Flop)
- ?封裝類型?:TSSOP-14(無鉛)
- ?應用領域?:計數器、移位寄存器、T觸發器應用
ON Semiconductor MC14013BDTR2G 數據手冊下載
*附件:MC14013BDTR2G.pdf
ON Semiconductor MC14013BDTR2G EDA模型下載鏈接:
http://www.asorrir.com/p/e767486759
主要特性
- ?靜態操作?:能夠在時鐘電平高或低時無限期保持邏輯狀態
- ?保護電路?:所有輸入均配備二極管保護,防止高靜態電壓或電場損壞
- ?電源電壓范圍?:3.0 Vdc至18 Vdc
- ?時鐘邊沿觸發?:僅在時鐘脈沖的上升沿傳輸信息
- ?驅動能力?:能夠驅動兩個低功耗TTL負載或一個低功耗肖特基TTL負載
- ?汽車級應用?:NLV前綴版本符合AEC-Q100標準,適用于汽車及其他需要獨特站點和控制變更要求的應用
- ?環保標準?:無鉛、無鹵素,符合RoHS標準
引腳與功能
- ?引腳配置?:14引腳TSSOP封裝
- ?主要功能引腳?:
- ?D?:數據輸入
- ?S?:直接置位輸入
- ?R?:直接復位輸入
- ?C?:時鐘輸入
- ?Q, Q?:互補輸出
- ?VDD?:電源正極
- ?VSS?:電源負極

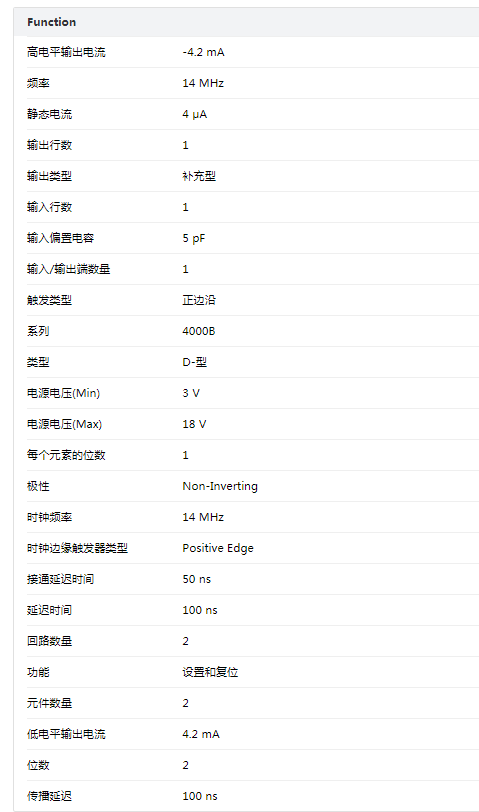

電氣特性
- ?輸出電壓?:
- 高電平(VOH):在特定條件下,最小值為4.95 Vdc
- 低電平(VOL):在特定條件下,最大值為0.05 Vdc
- ?輸入電壓?:
- 低電平(VIL):在特定條件下,最大值為4.0 Vdc
- 高電平(VIH):在特定條件下,最小值為3.5 Vdc
- ?輸入/輸出電流?:每引腳最大±10 mA
- ?功耗?:每個封裝最大500 mW
切換特性
- ?輸出上升/下降時間?:典型值為9.5 ns至200 ns,具體取決于負載電容和電源電壓
- ?傳播延遲時間?:時鐘到輸出的典型值為25 ns至350 ns,具體取決于負載電容和電源電壓
- ?置位/復位時間?:典型值為25 ns至225 ns,具體取決于負載電容和電源電壓

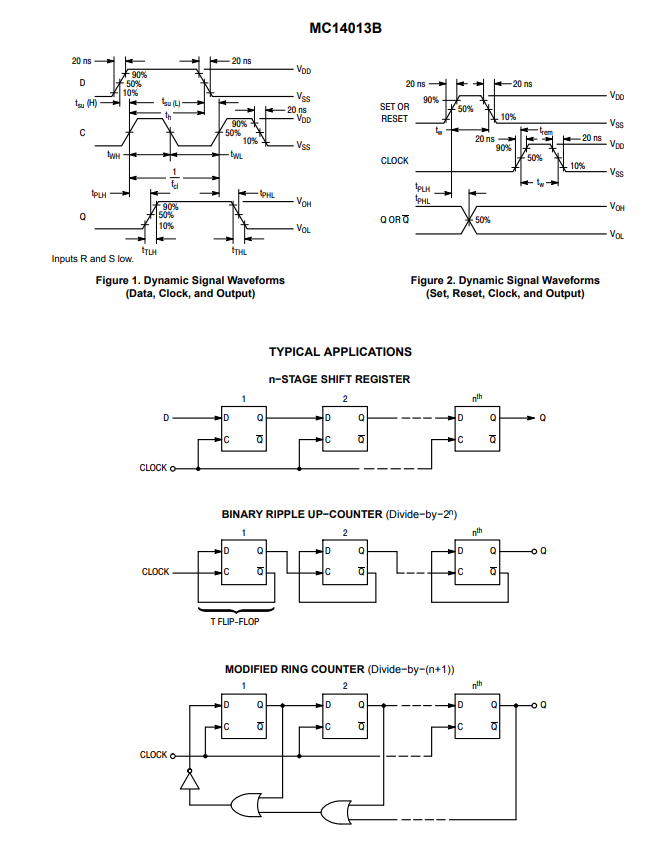

應用電路
- 可作為移位寄存器元素、二進制計數器、修改型環形計數器以及T觸發器使用
封裝尺寸
- 提供了TSSOP-14封裝的詳細尺寸圖,包括焊接足跡信息
注意事項
- 未使用的輸入必須連接到適當的邏輯電壓水平(VSS或VDD)
- 未使用的輸出必須保持開路
- ON Semiconductor MC14013BDTR2G EDA模型下載鏈接:
http://www.asorrir.com/p/e767486759
