ADUM3153 用于SPI的3.75 kV、7通道、SPIsolator數字隔離器（0/3輔助通道方向性）

優勢和特點

支持最高17 MHz的SPI時鐘速度
4個高速、低傳播延遲、SPI信號隔離通道
三個250 kbps數據通道

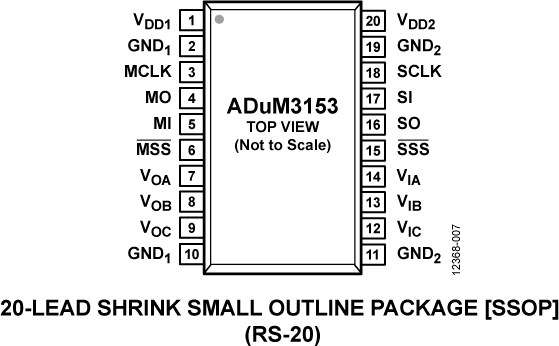

20引腳SSOP封裝，爬電距離為5.1 mm
工作溫度高達：125°C
高共模瞬變抗擾度：>25 kV/μs
安全和法規認證
- UL認證符合UL 1577標準
  - 1分鐘3750 V rms
- CSA元件驗收通知5A
- VDE合格證書
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - V_IORM = 565 V峰值

產品詳情

ADuM3151/ADuM3152/ADuM3153均為7通道、SPIsolator?數字隔離器，針對隔離式串行外設接口(SPI)進行了優化。這款器件基于ADI公司的iCoupler?芯片級變壓器技術，在CLK、MO/SI、MI/SO和SSSPI總線信號中具有低傳播延遲特性，可支持最高17 MHz的SPI時鐘速率。這些通道在工作時具有14 ns傳播延遲和1 ns抖動，以針對SPI優化時序。

ADuM3151/ADuM3152/ADuM3153隔離器還以三種不同的通道方向組合額外提供了3個獨立的低數據速率隔離通道。器件以250 kbps數據速率對慢速通道中的數據進行采樣和串行化，并在低速通道中伴有最高2.5 μs的抖動。
