概述
ADuM1201是采用1/1通道方向性的雙通道數字隔離器，其基于ADI公司iCoupler ^?^ 技術。 這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。 簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。 這些iCoupler產品不需要外部驅動器和其它分立器件。 此外，在信號數據速率相當的情況下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM120x產品系列隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（請參考“訂購指南”）。 兩款器件均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。 此外，ADuM120x具有低脈沖寬度失真（CR級小于3 ns）和嚴格的通道間匹配（CR級小于3 ns）特性。 與其它光耦合器不同，ADuM120x 隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。

ADuM1200W和ADuM1201W均為汽車應用級產品，已通過AEC-Q100認證，工作溫度可達125 ℃。 更多詳情參見“汽車應用級產品”部分。
數據表：*附件：ADuM1200 ADuM1201雙通道數字隔離器技術手冊.pdf

應用

• 尺寸至關重要的多通道隔離
• SPI接口/數據轉換器隔離
• RS-232/RS-422/RS-485收發器隔離
• 數字現場總線隔離
• 混合動力汽車、電池監控器和電機驅動

特性

• 8引腳窄體SOIC封裝，符合RoHS標準
• 低功耗工作
• 雙向通信
• 3 V/5 V電平轉換
• 工作溫度最高可達： 125 °C
• 高數據速率： dc至25 Mbps (NRZ)
• 精密時序特性
• 高共模瞬變抗擾度： >25 kV/μs
• 汽車應用版本已通過AEC-Q100認證

框圖

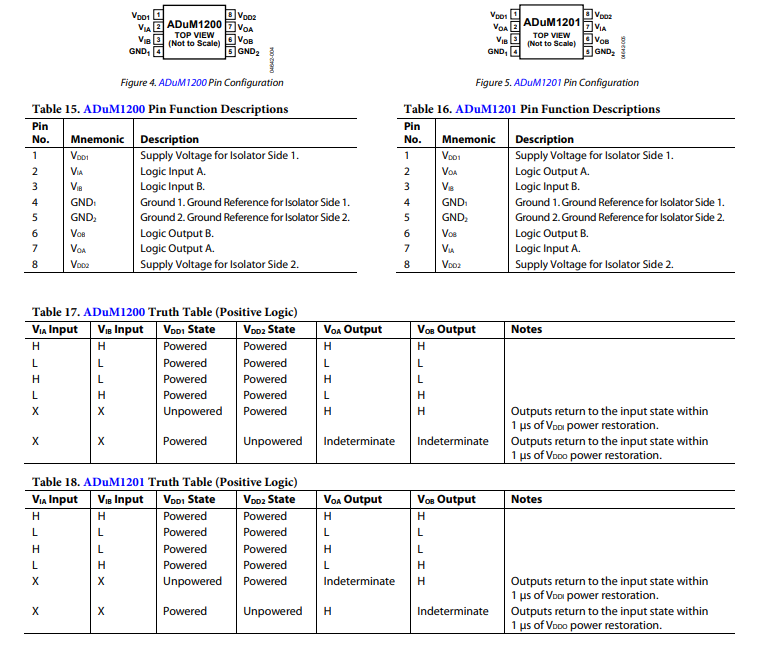

引腳配置描述

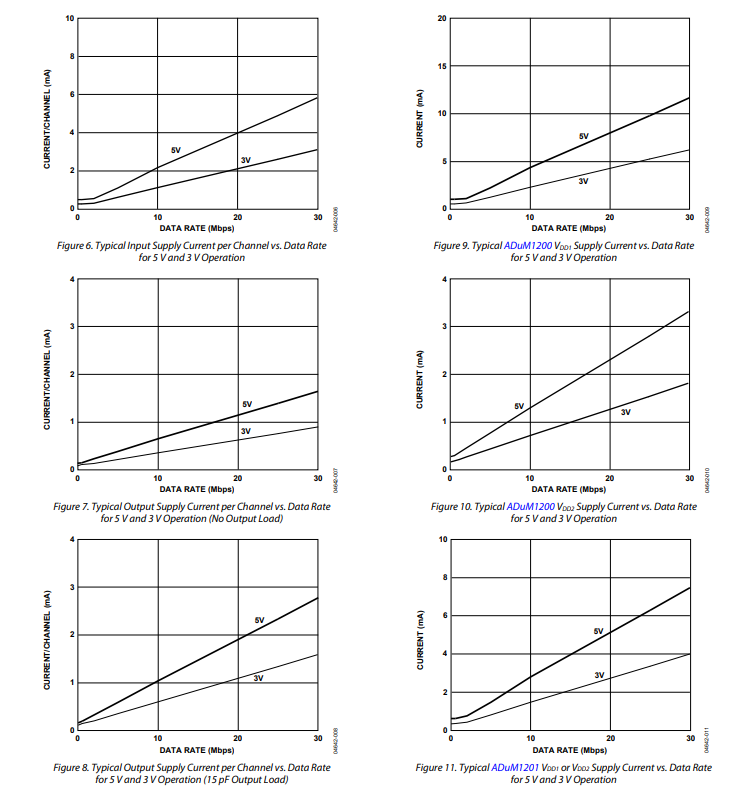

典型性能特征

應用信息

印刷電路板布局

ADuM1200/ADuM1201數字隔離器的邏輯接口無需外部電路。強烈建議對電源引腳進行旁路濾波。電源旁路電容在輸入和輸出側最為常用，可在引腳1和引腳8（針對VDD1）以及引腳9和引腳16（針對VDD2）之間連接。電容值應在0.01μF至0.1μF之間，且電容兩端的總引線路徑應不超過20mm。有關電路板布局指南，請參見AN - 1109應用筆記。

傳播延遲相關參數

傳播延遲是一個描述邏輯信號通過組件傳播所需時間的參數。到邏輯低電平輸出的傳播延遲可能與到邏輯高電平輸出的傳播延遲不同。

脈沖寬度失真指的是這兩個傳播延遲值之間的最大差異，它表明輸入信號的定時能在多大程度上得到準確保留。

通道間匹配是指單個ADuM1200/ADuM1201組件內不同通道之間傳播延遲的最大差異。

傳播延遲偏差是指在相同條件下工作的多個ADuM1200/ADuM1201組件之間傳播延遲的最大差異。

直流正確性和磁場抗擾度

隔離器輸入的正邏輯和負邏輯轉換會產生窄（約1ns）脈沖，并通過變壓器發送到解碼器。解碼器無法區分這些脈沖，因此會根據輸入的邏輯轉換設置或重置內部計數器。在沒有邏輯轉換脈沖的情況下，會向解碼器發送一組周期大于1μs的更窄脈沖，以確保輸出的直流正確性。如果解碼器在超過5μs的時間內未收到任何脈沖，則假定輸入未通電或出現故障，在這種情況下，隔離器輸出將被強制為默認狀態（參見表11中的看門狗定時器電路）。

ADuM1200/ADuM1201對外部磁場具有極強的抗擾性。ADuM1200/ADuM1201的抗磁場干擾能力基于這樣一種條件：感應到變壓器接收線圈中的電壓不足以設置或重置解碼器。以下分析定義了這種情況可能發生的條件。

對ADuM1200/ADuM1201的3V工作條件進行了考察，因為它代表了最易受影響的工作模式。

變壓器輸出端的脈沖具有大于0.5V的絕對最小值。因此，在建立一個0.5V的裕量（在此裕量內可容忍感應電壓）的情況下，接收線圈中感應的電壓V由下式給出：

式中：

• B為磁通量密度（高斯）。
• N為接收線圈的匝數。
• A為接收線圈中一匝的半徑（厘米）。

ADuM1200/ADuM1201的幾何結構要求，在解碼器處感應的電壓在最大0.5V的裕量下，最大允許磁場按如下方式計算，如圖12所示。

例如，在0.2Hz的磁場頻率下，最大允許磁場為1.8高斯。ADuM1200/ADuM1201規范中規定的0.2高斯的磁場敏感度閾值不會導致錯誤的輸出轉換。同樣，如果一個事件確實引起了轉換脈沖（且>1.0V至0.75 - V的下降沿），它將使0.5V的接收閾值有最大的最壞情況裕量。因此，該脈沖將被解碼器檢測到。

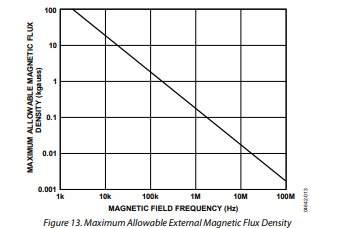

前面的磁通量密度值對應于ADuM1200/ADuM1201變壓器。圖13顯示了在距ADuM1200/ADuM1201一定距離處，產生這些特定電流幅值的磁場頻率響應。從這些曲線可以看出，ADuM1200/ADuM1201對外部磁場具有極強的抗擾性，只有非常大的電流幅值才能影響ADuM1200/ADuM1201的工作。例如，在距離組件5米處，1MHz頻率下約0.5kA的電流可能會影響ADuM1200/ADuM1201的工作 。
