概述
ADuM2280/[ADuM2281]/[ADuM2285]/[ADuM2286]（本數據手冊中亦稱為ADuM228x）均為5 kV rms雙通道數字隔離器，采用ADI的iCoupler ^?^ 技術。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。

這些器件的傳播延遲最大值為24ns，C級脈沖寬度失真小于2 ns。C級還具有5 ns的嚴格通道間匹配。ADuM228x提供兩種通道配置，具有3種不同的數據速率，最高值為100 Mbps（見訂購指南）。所有型號均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。與其它光耦合器不同，ADuM228x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時的直流正確性。首次上電或尚未在輸入端施加電源時，ADuM2280和ADuM2281默認輸出高電平，ADuM2285和ADuM2286則默認輸出低電平。
數據表：*附件：ADuM2280 ADuM2281 ADuM2285 ADuM2286 5 KV RMS雙通道數字隔離器技術手冊.pdf

應用

• 通用高壓多通道隔離
• 醫療設備
• 電源
• RS-232/RS-422/RS-485收發器隔離

特性

• 高隔離電壓：5000 V rms
• 數據速率高達100 Mbps
• 低傳播延遲：24 ns（最大值）
• 低動態功耗
• 雙向通信
• 3 V至5 V電平轉換
• 工作溫度最高可達：125°C
• 高共模瞬變抗擾度：>25 kV/μs
• 默認輸出高電平：ADuM2280/ADuM2281
• 默認輸出低電平：ADuM2285/ADuM2286
• 16引腳寬體SOIC封裝，增強爬電距離
• 安全和法規認證
  • UL認證：1分鐘5000 V rms，符合UL 1577
  • CSA元件驗收通知#5A
    IEC 60601-1：250 V rms（加強）
    IEC 60950-1：400 V rms（加強）
  • 符合VDE標準證書
    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
    VIORM = 846 V峰值
• 與ADuM220x和ADuM221x系列引腳兼容

功能框圖

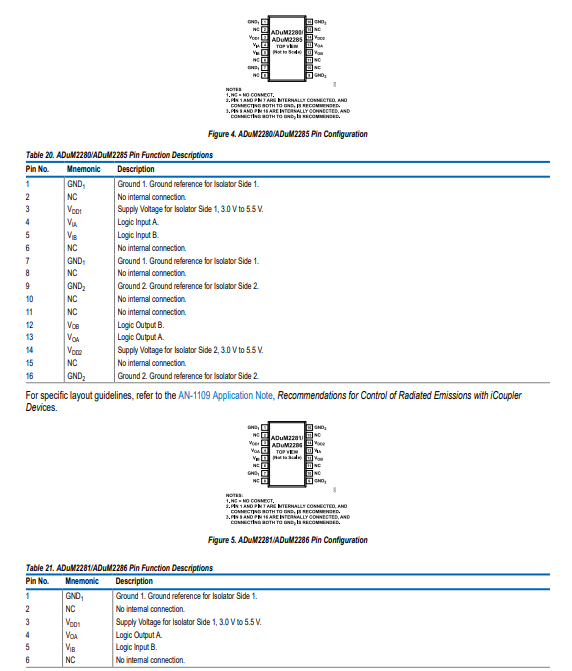

引腳配置描述

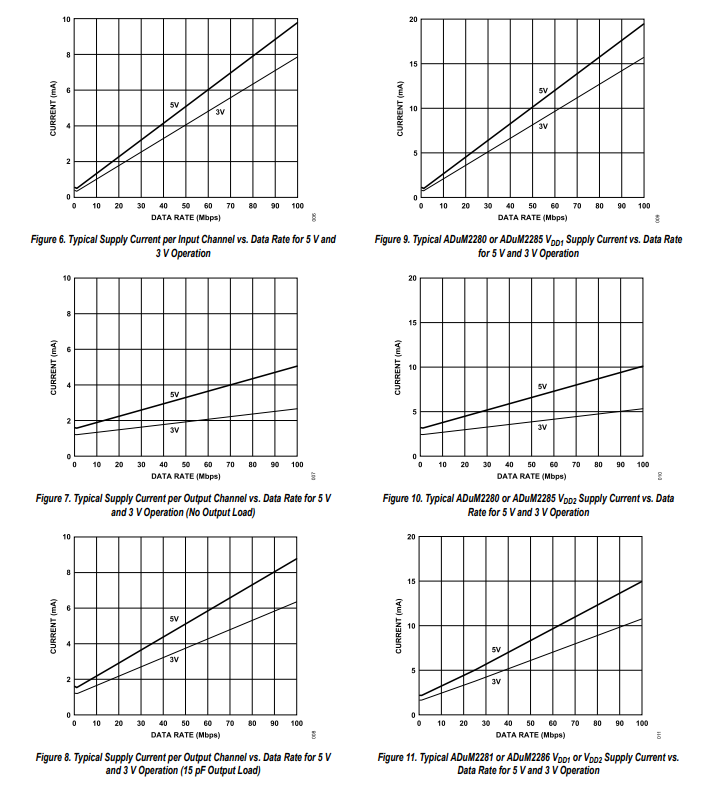

典型性能特征

應用信息

印刷電路板布局

ADuM2280 數字隔離器無需外部接口電路來連接邏輯接口。強烈建議在輸入和輸出電源引腳處進行電源去耦（見圖 12）。去耦電容最方便的連接方式是：引腳 1 和引腳 3 用于 V_{DD1}，引腳 14 和引腳 16 用于 V_{DD2}。電容值應在 0.01μF 至 0.1μF 之間。電容與輸入電源引腳之間的總引線長度不應超過 20mm。引腳 3 和引腳 7 之間以及引腳 14 和引腳 18 之間的去耦應被視為每個封裝側的接地對，并靠近封裝連接。在涉及高共模瞬變的應用中，應注意確保電路板布局（跨隔離柵）的設計使耦合最小化。此外，電路板布局應設計為任何耦合在給定側的所有引腳上均勻發生。如果不這樣做，可能會導致引腳之間的電壓差超過器件的絕對最大額定值，從而導致閂鎖或永久性損壞。

ADuM2280 可輕松滿足 CISPR 22 B 類（和 FCC B 類）輻射標準，以及在不受限環境中滿足 CISPR 22 A 類（和 FCC A 類）發射標準。有關與 PCB 相關的 EMI 緩解技術（包括電路板布局和堆疊問題），請參考 AN - 1109《應用筆記》。

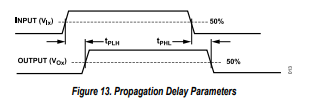

傳播延遲相關參數

傳播延遲是描述邏輯信號通過組件傳播所需時間的參數。輸入到輸出的傳播延遲時間，高到低轉換可能與低到高轉換的傳播延遲時間不同。

脈沖寬度失真是這兩個傳播延遲值之間的最大差異，它表明定時輸入信號被傳遞的準確程度。

通道間延遲匹配是指單個 ADuM2280 組件內通道之間傳播延遲差異的最大量。

傳播延遲差異是指在相同條件下工作的多個 ADuM2280 組件之間傳播延遲差異的最大量。

直流正確性和磁場抗擾度

隔離器輸入的正向和負向邏輯轉換會導致窄（~1ns）脈沖被發送到變壓器，然后由解碼器發送。因此，解碼器會被這些脈沖重置以指示更多轉換。在沒有輸入邏輯轉換的情況下，解碼器在超過 1μs 的時間內接收不到脈沖，一組刷新脈沖會被發送以確保輸出的直流正確性，表明正確的輸入狀態。

如果解碼器在大約 5μs 以上的時間內沒有收到脈沖，則認為輸入隔離器未通電或無功能，此時輸出側隔離輸出被強制為監視電路的默認低狀態。

器件的磁場抗擾度極限由變壓器接收線圈中感應電壓的條件設定，該感應電壓足夠大以錯誤地設置或重置解碼器。以下分析定義了此類條件。ADuM2280 在 3V 工作條件下進行了測試，因為這代表了本產品最敏感的工作模式。

變壓器輸出的脈沖幅度大于 1.5V。解碼器的感應閾值約為 1.0V，因此建立了一個 0.5V 的裕量，在此裕量內感應電壓可被容忍。接收線圈上感應的電壓由下式給出：

其中：

• β 是磁通密度。
• r_{n} 是接收線圈中第 n 匝的半徑。
• N 是接收線圈的匝數。

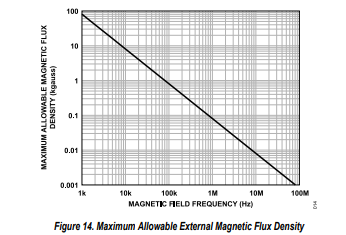

考慮到 ADuM2280 中接收線圈的幾何形狀，以及解碼器處感應電壓最大為 0.5V（有 0.5V 的裕量）的要求，可計算出最大允許磁場，如圖 14 所示 。
