概述
ADuM7240/[ADuM7241]是采用ADI公司的iCoupler ^?^ 技術的雙通道數字隔離器。這些隔離器件結合了高速CMOS與單片空芯變壓器技術，可提供出色的性能特性，優于光耦器件和其它集成式耦合器。

ADuM724x系列雙通道1 kV數字隔離器件采用窄體8引腳SOIC封裝。與2.5 kV或5 kV隔離器相比，ADuM724x提供了一種經濟選項，適用于僅需基本隔離功能的應用場合。

該產品系列像ADI公司的許多隔離器產品一樣功耗極低，在高達25 Mbps的數據速率下，其功耗僅為同類隔離器的十分之一至六分之一。除了低功耗，ADuM724x的所有型號都具有很低的脈寬失真（C級小于5 ns）。此外，每款型號均提供輸入毛刺濾波器，以防外來噪聲干擾。

ADuM724x提供兩個獨立的隔離通道，支持兩種通道配置以及1Mbps和25 Mbps兩種數據速率（請參考“訂購指南”）。所有型號均可采用3.0 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。另外，在沒有輸入電源的情況下，所有型號的缺省輸出均為邏輯高電平狀態。
數據表：*附件：ADuM7240 ADuM7241 1KV、雙通道數字隔離器技術手冊.pdf

應用

• 通用多通道隔離
• 數據轉換器隔離
• 工業現場總線隔離

特性

• 8引腳窄體SOIC封裝，符合RoHS標準
• 安全和法規認證
• UL認證（申請中）
  UL 1577：1分鐘1000 V rms
• 低功耗工作
  5 V 工作電壓：
  每個通道2.4 mA（最大值，0 Mbps至1 Mbps）
  每個通道11.8 mA（最大值，25 Mbps）
• 3.3 V電源：
  每個通道1.7 mA（最大值，0 Mbps至1 Mbps）
  每個通道8.2 mA（最大值，25 Mbps）
• 雙向通信
• 數據速率最高可達25 Mbps (NRZ)
• 3 V/5 V電平轉換
• 工作溫度最高可達：105℃
• 高共模瞬變抗擾度：>15 kV/μs

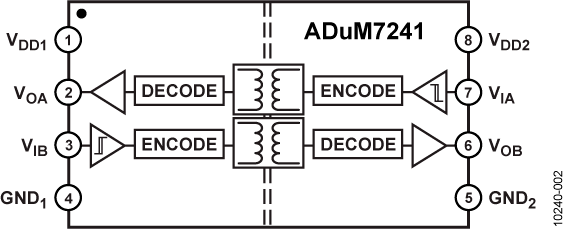

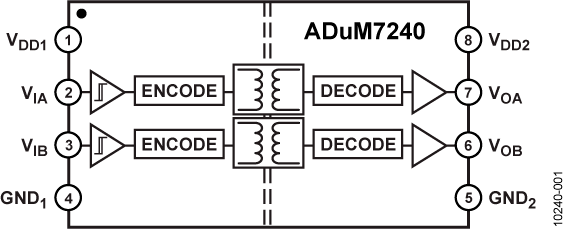

框圖

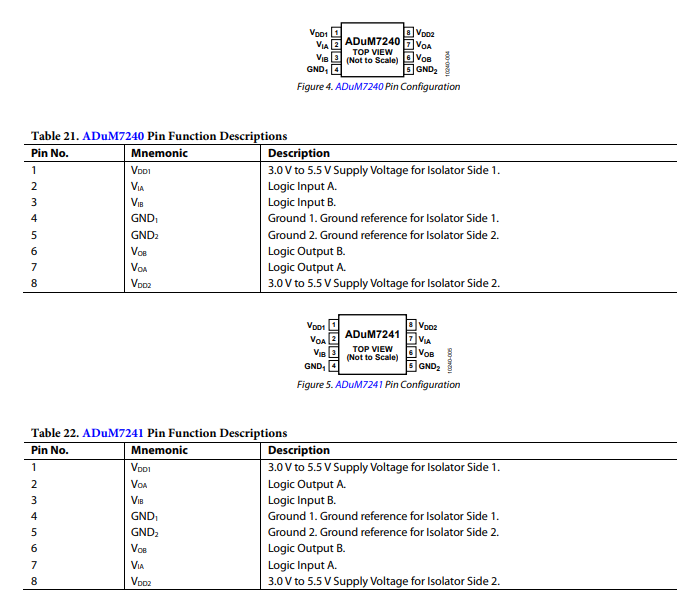

引腳配置描述

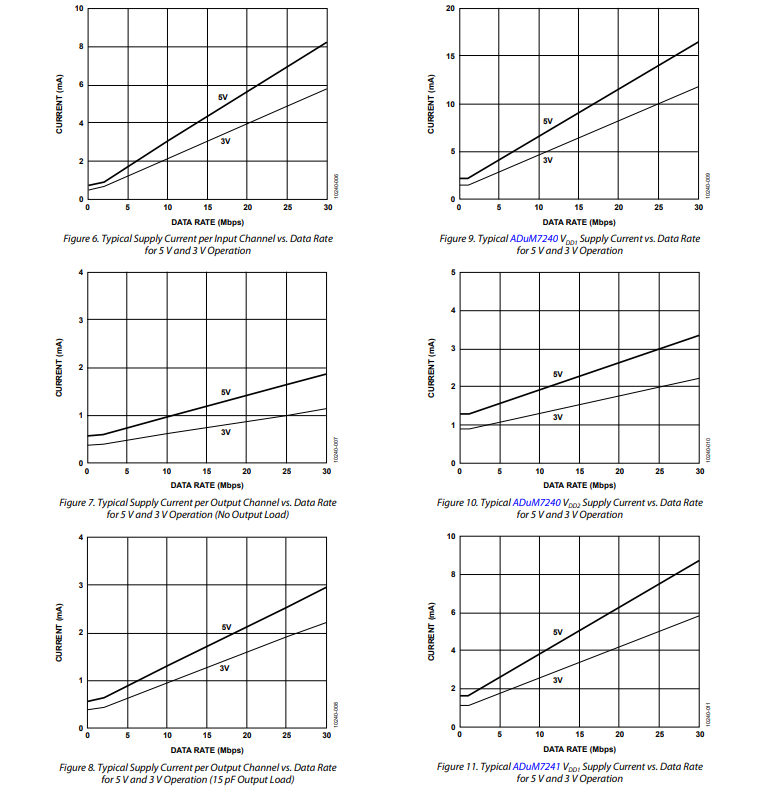

典型性能特征

應用信息

印刷電路板布局

ADuM7240/ADuM7241 數字隔離器的邏輯接口無需外部接口電路。強烈建議在輸入電源引腳（VDD1）和輸出電源引腳（VDD2）處進行電源去耦。去耦電容值應在 0.01μF 至 0.1μF 之間，電容與電源引腳兩端的總引線長度不應超過 20mm。

在涉及高共模瞬變的應用中，務必使電路板布局（跨隔離柵）的設計將耦合降至最低。此外，電路板布局應設計為：在給定的器件側，任何產生的耦合都能均勻影響所有引腳。若不這樣做，可能會導致引腳間出現電壓差，超過器件的絕對最大額定值，進而致使器件閂鎖或永久損壞。

通過合理的印刷電路板設計，ADuM7240/ADuM7241 能夠輕松滿足 CISPR 22 A 類（及 FCC A 類）發射標準，以及要求更為嚴格的 CISPR 22 B 類（及 FCC B 類）標準。有關與印刷電路板相關的電磁干擾緩解技術，包括電路板布局和堆疊引腳等內容，請參考 AN - 1109《應用筆記》。

傳播延遲相關參數

傳播延遲是描述邏輯信號通過器件傳播所需時間的參數。高到低轉換的輸入 - 輸出傳播延遲時間，可能與低到高轉換的傳播延遲時間不同。

脈沖寬度失真是這兩個傳播延遲值之間的最大差值，它體現了輸入信號定時的保持精度。

通道間匹配指的是單個 ADuM7240/ADuM7241 器件內各通道之間傳播延遲的最大差異量。

傳播延遲差異指的是在相同條件下工作的多個 ADuM7240/ADuM7241 器件之間傳播延遲的最大差異量。

直流正確性

隔離器輸入的正向和負向邏輯轉換，會使窄（~1ns）脈沖通過變壓器發送至解碼器，進而對解碼器進行置位或復位，表明有輸入邏輯轉換。在輸入邏輯轉換缺失（即輸入為邏輯 1 持續超過 1μs）時，會發送一組刷新脈沖，以確保輸出的直流正確性，表明正確的輸入狀態。

若解碼器在約 5μs 內未收到脈沖，輸入側內部電路會被視為未通電或無功能，隔離器輸出會被看門狗定時器強制置為默認高電平狀態。

磁場抗擾度

ADuM7240/ADuM7241 的磁場抗擾度由變化的磁場決定，該磁場會在變壓器接收線圈中感應出電壓，感應電壓大到足以錯誤地置位或復位解碼器。以下分析明確了可能出現這種情況的條件。對 ADuM7240/ADuM7241 的 3V 工作條件進行研究，因為這代表了該產品最敏感的工作模式。

變壓器輸出的脈沖幅度大于 1.0V。解碼器的感應閾值約為 0.5V，因此確定了一個 0.5V 的裕量，在此裕量內感應電壓可被容忍。接收線圈上感應的電壓由下式給出：

其中：

• β 為磁通密度（高斯）。
• r_{n} 為接收線圈中第 n 匝的半徑（厘米）。
• N 為接收線圈的匝數。

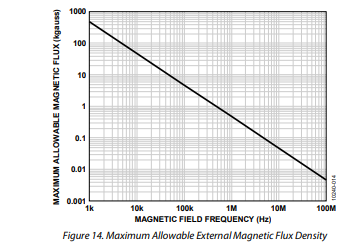

考慮到 ADuM7240/ADuM7241 中接收線圈的幾何形狀，以及解碼器處感應電壓最大為 0.5V（有 0.5V 的裕量）的要求，可計算出給定頻率下的最大允許磁場。計算結果如圖 14 所示 。
