優勢和特點

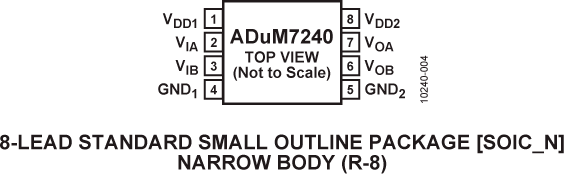

• 8引腳窄體SOIC封裝，符合RoHS標準
• 安全和法規認證
• UL認證（申請中）
  UL 1577：1分鐘1000 V rms
• 低功耗工作
  ?5 V 工作電壓：
  ???每個通道2.4 mA（最大值，0 Mbps至1 Mbps）
  ???每個通道11.8 mA（最大值，25 Mbps）
• 3.3 V電源：
  每個通道1.7 mA（最大值，0 Mbps至1 Mbps）
  每個通道8.2 mA（最大值，25 Mbps）

• 雙向通信
• 數據速率最高可達25 Mbps (NRZ)
• 3 V/5 V電平轉換
• 工作溫度最高可達：105℃
• 高共模瞬變抗擾度：>15 kV/μs

產品詳情

ADuM7240/ADuM7241是采用ADI公司的iCoupler?技術的雙通道數字隔離器。這些隔離器件結合了高速CMOS與單片空芯變壓器技術，可提供出色的性能特性，優于光耦器件和其它集成式耦合器。

ADuM724x系列雙通道1 kV數字隔離器件采用窄體8引腳SOIC封裝。與2.5 kV或5 kV隔離器相比，ADuM724x提供了一種經濟選項，適用于僅需基本隔離功能的應用場合。

該產品系列像ADI公司的許多隔離器產品一樣功耗極低，在高達25 Mbps的數據速率下，其功耗僅為同類隔離器的十分之一至六分之一。除了低功耗，ADuM724x的所有型號都具有很低的脈寬失真（C級小于5 ns）。此外，每款型號均提供輸入毛刺濾波器，以防外來噪聲干擾。

ADuM724x提供兩個獨立的隔離通道，支持兩種通道配置以及1Mbps和25 Mbps兩種數據速率（請參考“訂購指南”）。所有型號均可采用3.0 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。另外，在沒有輸入電源的情況下，所有型號的缺省輸出均為邏輯高電平狀態。

應用

- 通用多通道隔離
- 數據轉換器隔離
- 工業現場總線隔離

方框圖
