優勢和特點

• 16位分辨率和單調性
• 用于熱管理的動態電源控制
• 電流和電壓輸出引腳可連接到一個引腳
• IOUT范圍：0mA–20mA、4mA–20mA或0mA–24mA±0.05% TUE（總非調整誤差）（最大值）
• VOUT范圍：0-5 V、0-10 V、±5V、±10V±0.04% TUE（最大值）
• 用戶可編程失調與增益
• 片內診斷
• 片內基準電壓源（±5 ppm/°C，典型值）
• 溫度范圍：?40℃至+105℃

產品詳情

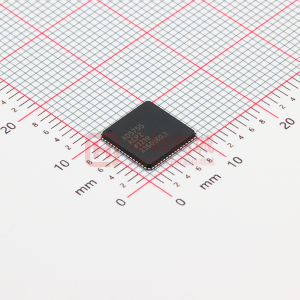

AD5755是一款四通道、電壓和電流輸出DAC，采用-26.4 V至+33V電源供電。片內動態電源控制功能基于為實現片內功耗最低而優化的DC-DC升壓轉換器，在電流模式下，可以在7.4 V至29.5 V范圍內調節輸出驅動器的電壓，使封裝功耗最小。

這款器件采用多功能三線式串行接口，能夠以最高30 MHz的時鐘速率工作，并與標準SPI?、QSPI?、MICROWIRE?、DSP和微控制器接口標準兼容。該接口還提供可選的CRC-8分組差錯校驗功能，以及用于監控接口活動的看門狗定時器。

應用

方框圖
