TPS25942、TPS25944 eFuse Power MUX 是一款緊湊、功能豐富的電源管理器件,具有全套保護功能。寬工作范圍允許控制許多常用的直流總線電壓。集成的背靠背 FET 提供雙向電流控制,使該器件非常適合功率多路復用和具有多個電源的系統。
*附件:tps25942l.pdf
負載、源和器件保護具有許多可編程功能。欠壓、過壓、過流、dV 閾值 o /dt 斜坡速率、電源正常和浪涌電流保護均可編程,以滿足特定的系統要求。對于系統狀態監控和下游負載控制,該器件提供 PGOOD、FLT 和精確的電流監控輸出。
TPS25942、TPS25944 顯示器 V (印度) 和 V (出) 在 V 時提供真正的反向輸出阻塞 (印度) < (V (出) – 10 mV)。該器件可配置為使用 FLT 和 DMODE 引腳分配主/輔助電源優先級。
特性
- 2.7 V 至 18 V 工作電壓,20 V(最大值)
- 42 mΩ 電阻 R
上(典型值) - 0.6 A 至 5.3 A 可調電流限制 (±8%)
- IMON 電流指示器輸出 (±8%)
- 200μA 工作電流 I
Q(典型值) - 15μA 禁用電流 I
Q(典型值) - ±2% 過壓、欠壓閾值
- 反向電流阻斷
- 1μs 反向電壓關斷
- 可編程 dV
o/dt 控件 - 電源正常和故障輸出
- 兩個過流故障響應選項
- TPS25942:我
(限制)帶熱關斷 - TPS25944:4 ms 故障定時器,然后關閉
- TPS25942:我
- –40°C 至 +125°C 結溫范圍
- UL 2367 認證
- 文件編號 169910
- R
伊利姆≥ 20 kΩ(最大 4.81 A)
- 單點故障期間的 UL60950 安全
- 開短路 ILIM 檢測
參數

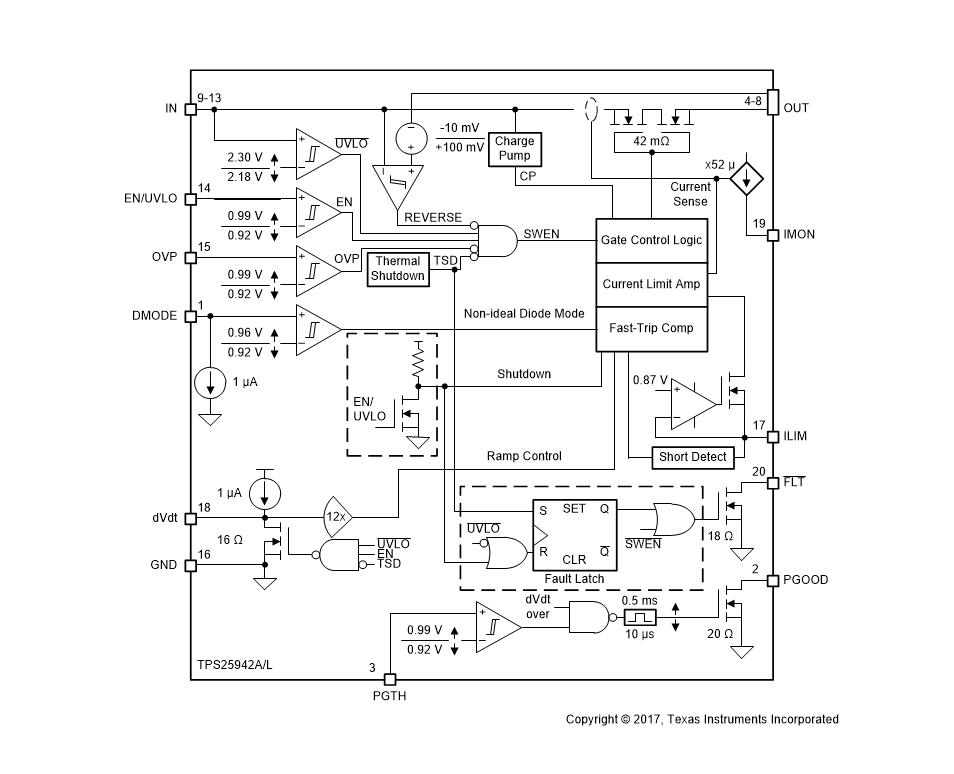

方框圖
1. 產品概述
TPS25942L是一款2.7V至18V(最大20V)的5A eFuse Power MUX,集成了雙向FETs和多種保護功能。該設備適用于電源路徑管理、冗余電源系統、PCIe卡、NICs、RAID系統、USB電源銀行、SSD和HDD等多種應用。
2. 主要特性
- ?工作電壓范圍?:2.7V至18V(最大20V)
- ?低導通電阻?:典型值為42mΩ
- ?可調電流限制?:0.6A至5.3A,精確度±8%
- ?過壓和欠壓保護?:閾值精確度±2%
- ?反向電流阻斷?:1μs反向電壓關斷
- ?可編程dV/dt控制?:用于控制浪涌電流
- ?電源良好和故障輸出?:提供系統狀態監測
- ?兩種過流故障響應選項?:TPS25942為電流限制加熱關斷,TPS25944為4ms故障計時器后關斷
- ?寬結溫范圍?:-40°C至+125°C
- ?安全認證?:UL 2367認證,滿足UL60950單點故障安全測試要求
3. 功能描述
3.1 保護功能
- ? 過壓保護(OVP) ?:通過外部電阻器設置過壓閾值,當輸入電壓超過閾值時,關閉內部FET并指示故障。
- ? 欠壓鎖定(UVLO) ?:監測輸入電壓,當電壓低于閾值時,關閉內部FET。
- ?反向電流阻斷?:當輸入電壓低于輸出電壓減去10mV時,迅速關閉內部FET,防止反向電流。
- ?過流保護?:提供電流限制和短路保護,TPS25942在過流時限制電流,TPS25944則啟動4ms計時器后關斷。
3.2 電源路徑管理
- ?非理想二極管模式?:通過DMODE引腳激活,允許設備在輸入和輸出之間提供類似二極管的行為,用于電源路徑管理。
- ?主/輔助電源優先級?:通過FLT和DMODE引腳配置,可以指定主電源或輔助電源的優先級。
3.3 監測和控制
- ? 電流監測輸出(IMON) ?:提供與輸出電流成比例的電壓,用于系統健康監測。
- ? 電源良好輸出(PGOOD) ?:指示設備輸出是否達到設定閾值,用于系統狀態監測。
- ? 故障輸出(FLT) ?:開漏輸出,指示過壓、欠壓、反向電流、熱關斷等故障條件。
4. 應用信息
- ?典型應用?:電源路徑管理、冗余電源系統、PCIe卡、NICs、RAID系統、USB電源銀行、SSD和HDD等。
- ?設計工具?:TI提供的WEBENCH?軟件和TPS25942設計計算器等工具,可輔助用戶完成設計。
5. 封裝與尺寸
- ?封裝類型?:20引腳WQFN封裝
- ?尺寸?:3.00mm x 4.00mm
6. 布局指南
- ?旁路電容?:建議在輸入和輸出引腳附近放置旁路電容,以減小總線瞬態。
- ?組件布局?:將支持組件(如電阻器和電容器)放置在靠近其連接引腳的位置,并使用最短的跡線連接。
- ?地線處理?:確保GND引腳通過多個過孔連接到PCB的接地平面,以提供良好的熱性能。
通過以上總結,可以全面了解TPS25942L的主要特性、功能描述、應用信息、封裝尺寸以及布局指南。
-
