TPS25200-Q1 器件是一款具有精密電流限制和過壓的 5V 電子保險絲 鉗。該器件在過壓和過流期間為負載和電源提供強大的保護 事件。

TPS25200-Q1 器件是一款智能保護負載開關，具有 V在值可承受 20 V。如果電壓不正確 施加在 IN 引腳上，輸出箝位至 5.4 V 以保護負載。如果 IN 引腳上的電壓 超過 7.6 V，設備會斷開負載以防止損壞設備、負載或 雙。
*附件：tps25200-q1.pdf

TPS25200-Q1 器件具有一個內部 67mΩ 電源開關，旨在保護 各種異常情況下的源、設備和負載。該設備提供高達 2.4 A 的連續負載電流。電流限制可在 85 mA 至 2.7 A 范圍內編程，只需一個 電阻器接地。在過載事件期間，輸出電流被限制在 R伊利姆電阻器。如果發生持續過載，設備最終 進入 Thermal Shutoff 以防止損壞 TPS25200-Q1 器件。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 設備 HBM 分類 2 級
  • 器件 CDM 分類等級 C5
• 2.5V 至 6.5V 工作電壓
• 20V 連續 V 在 （絕對最大值）
• 7.6V 輸入過壓關斷
• 5.25V 至 5.55V 固定過電壓箝位
• 0.6μs 過壓鎖定響應
• 3.5μs 短路響應
• 67mΩ 高側 MOSFET
• 精確的 2.5A 最小值、2.9A 最大值和
  2.1A 最小值、2.5A 最大值的設置（包括
  電阻器）
• 2.7 A 時限流精度為 ±6.3%
• 禁用時反向電流阻塞
• 內置軟啟動
• 與 TPS2553 引腳對引腳兼容

參數

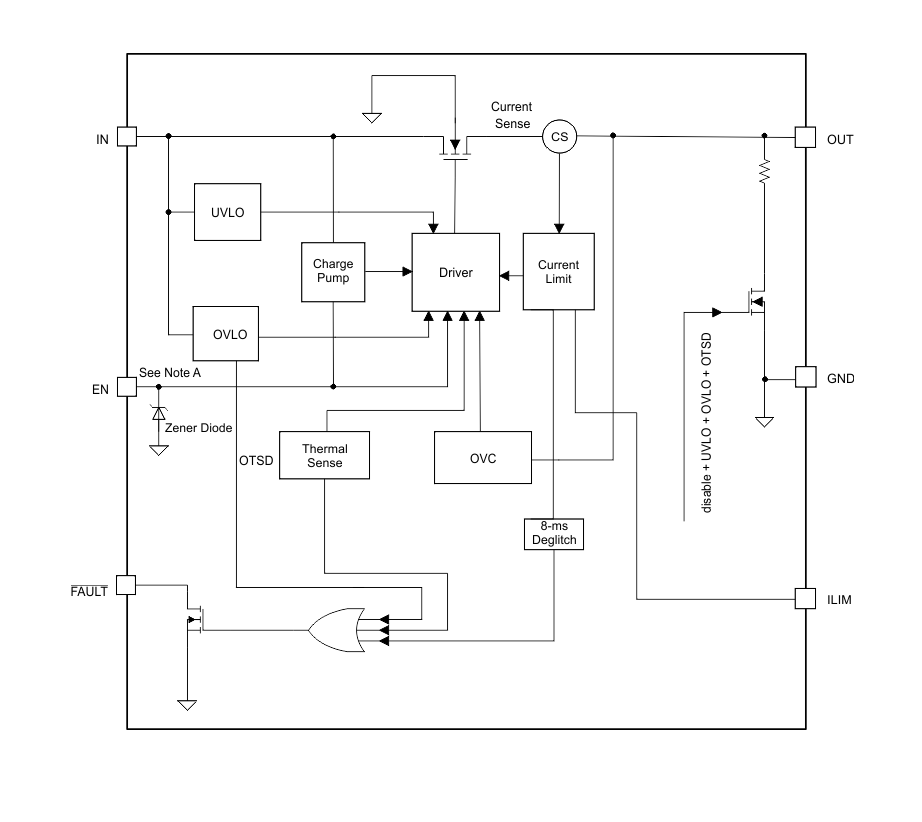

方框圖

1. 產品概述

?TPS25200-Q1? 是一款適用于汽車應用的5V電子保險絲（eFuse），具有精確的電流限制和過壓鉗位功能。它能夠在過壓和過流事件期間為負載和電源提供強大的保護。

2. 主要特性

• ?操作電壓范圍?：2.5V至6.5V
• ?連續VIN?：高達20V
• ?過壓保護?：輸入電壓超過7.6V時關閉負載
• ?過壓鉗位?：輸出電壓鉗位至5.4V
• ?電流限制?：可編程范圍從85mA至2.7A
• ?熱保護?：包括過溫保護和熱循環保護
• ?反向電流阻斷?：禁用時阻止反向電流
• ?故障報告?：具有去抖動故障輸出

3. 應用領域

• ?汽車USB端口保護?
• ?USB電源開關?
• ?USB從設備?

4. 功能模塊

4.1 使能控制（Enable）

• 通過EN引腳控制電源開關，兼容TTL和CMOS邏輯電平。

4.2 熱感應（Thermal Sense）

• 具有兩個獨立的熱感應電路，用于自我保護。
• OTSD1：在結溫超過135°C時關閉電源開關。
• OTSD2：在結溫超過155°C時關閉電源開關。

4.3 過流保護（Overcurrent Protection）

• 在過流條件下，設備進入恒流模式，限制輸出電流。
• 響應時間短至3.5μs。

4.4 故障響應（FAULT Response）

• FAULT引腳在過流、過溫或過壓條件下輸出低電平信號。
• 具有內部去抖動電路，避免誤報。

4.5 輸出放電（Output Discharge）

• 在UVLO或OVLO條件下，通過480Ω（典型值）輸出放電電阻消散存儲的電荷和泄漏電流。

5. 封裝與尺寸

• ?封裝類型?：WSON（6引腳）
• ?尺寸?：2.00mm × 2.00mm

6. 典型應用電路

• 作為過壓和過流保護器，連接在USB端口和負載之間，防止輸入瞬態電壓損壞負載設備。

7. 設計指南

• ?輸入和輸出電容?：推薦在IN和GND引腳之間連接0.1μF或更大的陶瓷旁路電容，以進行局部噪聲解耦。
• ? 電流限制電阻（R_ILIM） ?：通過選擇合適的R_ILIM值來設置電流限制閾值，推薦范圍為36kΩ至1100kΩ。
• ?熱設計?：考慮熱阻RθJA和環境溫度TA，以計算結溫。

8. 注意事項

• 在存儲或處理過程中，應將引腳短路或放置在導電泡沫中，以防止靜電損壞MOS柵極。
• 設計時應考慮所有系統級因素，如氣流、板布局、銅厚和表面積等，以確保良好的熱設計。

9. 文檔與支持

• 提供了相關的技術文檔、應用指南和布局示例，以幫助用戶正確設計和實現TPS25200-Q1。
