TPS25942、TPS25944 eFuse Power MUX 是一款緊湊、功能豐富的電源管理器件，具有全套保護功能。寬工作范圍允許控制許多常用的直流總線電壓。集成的背靠背 FET 提供雙向電流控制，使該器件非常適合功率多路復用和具有多個電源的系統。
*附件：tps25942a.pdf

負載、源和器件保護具有許多可編程功能。欠壓、過壓、過流、dV 閾值 o /dt 斜坡速率、電源正常和浪涌電流保護均可編程，以滿足特定的系統要求。對于系統狀態監控和下游負載控制，該器件提供 PGOOD、FLT 和精確的電流監控輸出。

TPS25942、TPS25944 顯示器 V （印度） 和 V （出） 在 V 時提供真正的反向輸出阻塞 （印度） < （V （出） – 10 mV）。該器件可配置為使用 FLT 和 DMODE 引腳分配主/輔助電源優先級。

特性

• 2.7 V 至 18 V 工作電壓，20 V（最大值）
• 42 mΩ 電阻 R 上 （典型值）
• 0.6 A 至 5.3 A 可調電流限制 （±8%）
• IMON 電流指示器輸出 （±8%）
• 200μA 工作電流 I Q （典型值）
• 15μA 禁用電流 I Q （典型值）
• ±2% 過壓、欠壓閾值
• 反向電流阻斷
• 1μs 反向電壓關斷
• 可編程 dV o /dt 控件
• 電源正常和故障輸出
• 兩個過流故障響應選項
  • TPS25942：我 （限制） 帶熱關斷
  • TPS25944：4 ms 故障定時器，然后關閉
• –40°C 至 +125°C 結溫范圍
• UL 2367 認證
  • 文件編號 169910
  • R 伊利姆 ≥ 20 kΩ（最大 4.81 A）
• 單點故障期間的 UL60950 安全
  • 開短路 ILIM 檢測

參數

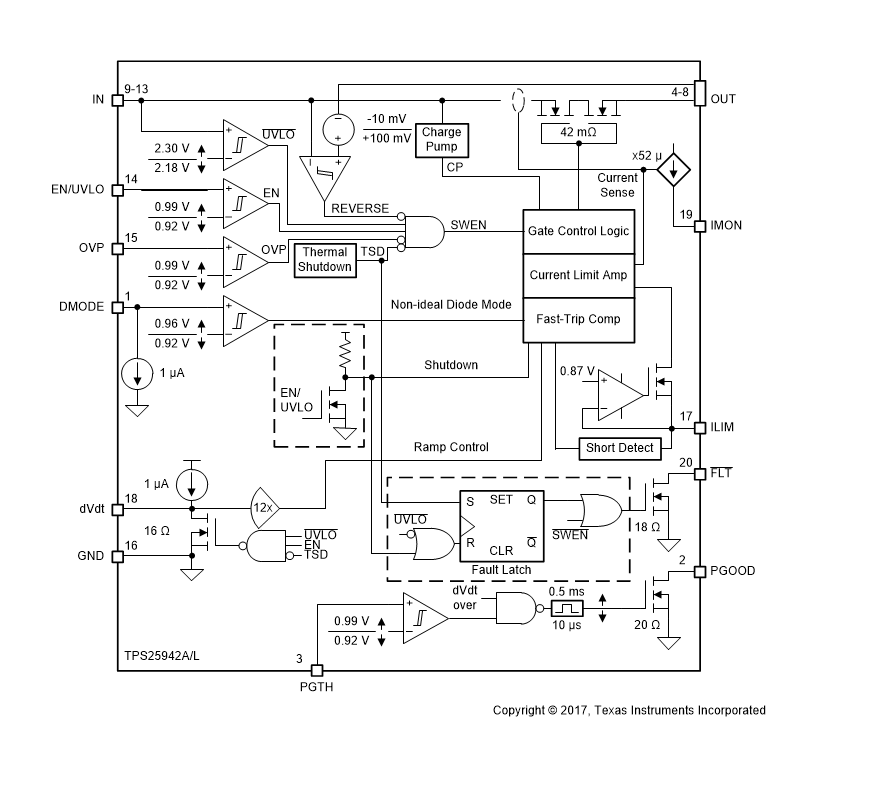

方框圖

1. 產品概述

TPS25942A是一款2.7V至18V（最大20V）輸入電壓范圍內的5A eFuse Power MUX（多路復用器），集成了反向電流阻斷、熱關斷等多種保護功能。它適用于需要電源路徑管理、冗余電源系統、熱插拔應用等場景。

2. 主要特性

• ?寬輸入電壓范圍?：2.7V至18V（最大20V）。
• ?低導通電阻?：典型值為42mΩ。
• ?可調電流限制?：0.6A至5.3A，精度±8%。
• ?電流監測輸出?：IMON提供與電流成比例的電壓輸出，精度±8%。
• ?多種保護功能?：過壓保護、欠壓鎖定、反向電流阻斷、熱關斷等。
• ?故障響應選項?：TPS25942A具有電流限制和熱關斷功能，而TPS25944則具有4ms故障計時器然后關斷功能。
• ?靈活的封裝選項?：提供WQFN（20引腳）封裝。

3. 應用領域

• 電源路徑管理
• 冗余電源系統
• PCIe卡、NICs和RAID系統
• USB電源銀行、電源MUX
• SSD和HDD
• 平板電腦和筆記本電腦
• 適配器供電設備
• PLCs、SS繼電器和風扇控制

4. 功能描述

• ?熱插拔管理?：提供涌入電流控制和可編程輸出電壓斜坡率，支持熱插拔。
• ?過流和短路保護?：集成過流限制和快速響應短路保護，確保系統安全。
• ?電壓監測?：精確監測電壓總線，為下游系統提供欠壓和過壓故障信號。
• ?反向電流阻斷?：當檢測到反向條件或輸入電源故障時，提供真正的反向阻斷功能。
• ?DMODE控制?：允許配置主/輔助電源優先級，并支持非理想二極管模式。

5. 電氣特性

• ?工作電壓范圍?：2.7V至18V。
• ?電流限制?：通過外部電阻器可編程，范圍從0.6A至5.3A。
• ?過壓和欠壓閾值?：具有±2%的精度。
• ?熱關斷?：結溫超過160°C時自動關斷。
• ?靜態電流?：典型值為200μA（啟用），15μA（禁用）。

6. 熱特性

• ?結到環境熱阻?：38.1°C/W（RVC封裝）。
• ?最大結溫?：150°C。

7. 封裝與尺寸

• ?封裝類型?：WQFN（20引腳），尺寸為3.00mm x 4.00mm。

8. 布局指南

• ?旁路電容?：建議在IN引腳和GND之間放置一個0.1μF或更大的陶瓷去耦電容。
• ?高電流路徑?：高電流承載的電源路徑連接應盡可能短，并足夠寬以承載至少兩倍的全負載電流。
• ?熱設計?：PowerPAD必須直接焊接到電路板的地平面上，以獲得良好的熱性能。

9. 應用注意事項

• 在設計過程中，應確保所有保護功能的閾值設置正確，以滿足系統要求。
• 在高功率應用中，應注意散熱設計，以防止結溫過高導致熱關斷。
• TPS25942A/L和TPS25944A/L在故障響應模式上有所不同，選擇合適的型號以滿足應用需求。
