DS3911具有溫度控制的非易失、四通道、I2C接口DAC技術手冊
概述
DS3911是一款4通道、10位Σ-Δ輸出、非易失(NV)控制器，內置溫度傳感器和相應的模/數轉換器(ADC)。集成溫度傳感器提供分辨率為2°C的NV查找表(LUT)索引，溫度范圍為-40°C至+100°C。LUT直接驅動Σ-Δ數/模轉換器(DAC)輸出。基于LUT的靈活架構使器件能夠提供任意斜率的溫度補償DAC輸出。通過I2C兼容接口編程，最高工作速率為400kHz。
數據表：*附件：DS3911具有溫度控制的非易失、四通道、I2C接口DAC技術手冊.pdf
應用
- 有源光纜
- 儀表與工業控制
- 線性和非線性補償
- 光收發器
特性
- 4路10位Σ-Δ輸出
- 片內溫度傳感器和ADC
- 4個溫度索引LUT，分辨率高達2°C
- I2C兼容串行接口
- 地址引腳允許多達4片DS3911共用同一I2C總線
- 2.8V至5.5V數字電源
- -40°C至+100°C工作溫度范圍
- 3mm x 5mm、14引腳TDFN封裝
典型操作電路

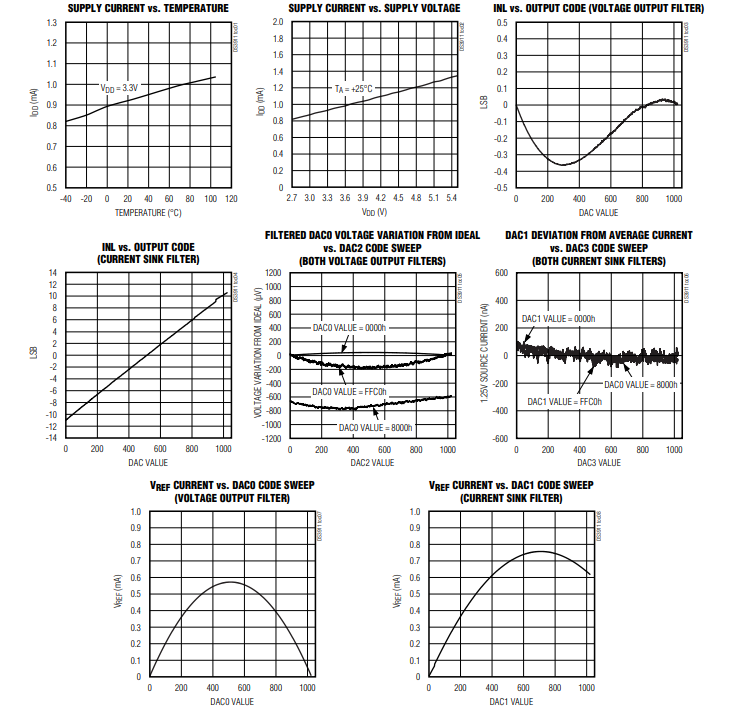

典型操作特性
多設備連接圖
引腳配置描述
