概述
ADAU1701是一款完整的單芯片音頻系統，包含28/56 bit音頻DSP、ADC、DAC以及類似微控制器的控制接口。信號處理包括平衡、混音、低音增強、多波段動態處理、延遲補償以及立體聲圖像擴展等，可以對現實世界的揚聲器、放大器與收聽環境的限制進行補償，對感受到的音頻質量進行動態改進。
數據表：*附件：ADAU1701 SigmaDSP 28 56 Bit音頻處理器，內置2個ADC和4個DAC技術手冊.pdf

ADAU1701的信號處理可以同高端立體聲設備中的信號處理相媲美。大多數處理是由完全的56 bit雙精度模式完成的，因此帶來非常優良的低電平信號性能。ADAU1701是完全可編程數字信號處理器。易于使用的SigmaStudio軟件允許用戶利用雙二階濾波器、動態處理器、電平控制以及GPIO接口控制通用等手段，通過圖形配置用戶定制的信號處理流程。

ADAU1701程序可以從串行EEPROM（通過其自引導機制）或從外部微控制器上電加載。在上電期間，當前參數狀態可以從ADAU1701寫回到EEPROM，以便在下一次程序運行時重新調用。

2個∑-ΔADC與4個∑-ΔDAC向動態的模擬輸出提供98.5 dB模擬輸入。每個ADC的總諧波失真+噪聲（THD + N）為-83 dB，每個DAC的總諧波失真+噪聲（THD + N）為-90 dB。數字輸入與輸出端口允許與額外ADC與DAC的無膠合連接。ADAU1701通過I^2^C總線或4線SPI?端口通信。

應用

• 多媒體揚聲器系統
• MP3播放器揚聲器
• 汽車音響磁頭單元
• 迷你立體聲音響
• 數字電視
• 演播室監視器
• 揚聲器混音調節
• 音樂會演奏效果處理器
• 座位聲音系統（飛機/交通車）

特性

• 28-/56-bit，50 MIPS數字音頻處理器
• 2個ADC：信噪比（SNR）100 dB，總諧波失真+噪聲（THD + N）：-83 dB
• 4個DAC：信噪比（SNR）104 dB, 總諧波失真+噪聲（HD + N）：-90 dB
• 完全獨立操作
  從串行EEPROM自動引導
  輔助ADC包含4個輸入多路復用器，用于模擬控制
  通用接口GPIO，用于數字控制與輸出
• 完全可編程的SigmaStudio?圖形工具
• 28 bit × 28 bit 乘法器，包含56 bit累加器，用于完全雙精度處理
• 時鐘振蕩器利用晶體生成主時鐘
• 生成主時鐘鎖相環（PLL），范圍為64 × f S , 256 × f S , 384 × f S , 或512 × fS
• I^2^S兼容,左對齊和右對齊的靈活串行數據I/O端口以及TDM模式
• 支持192 kHz的最高采樣速率
• 內置電壓調整器可采用3.3V電源
• 48引腳塑料LQFP封裝

框圖

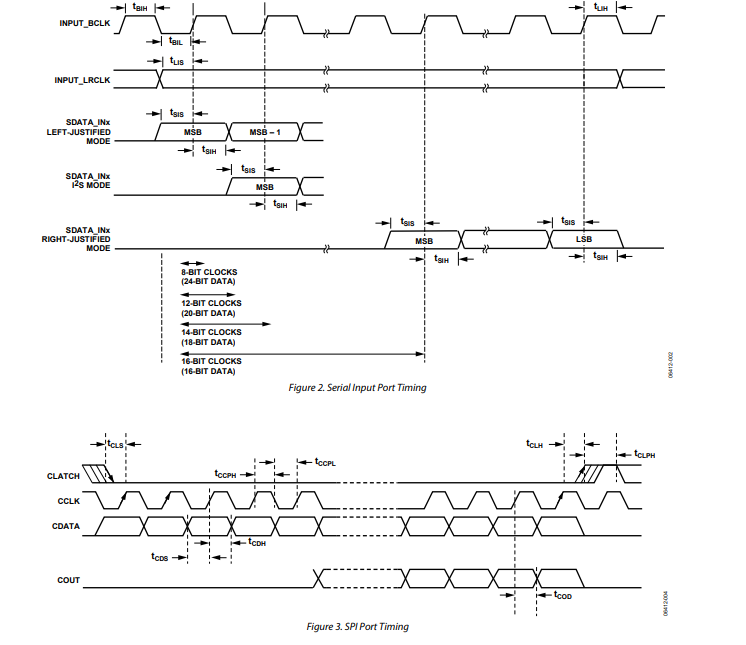

數字時序圖

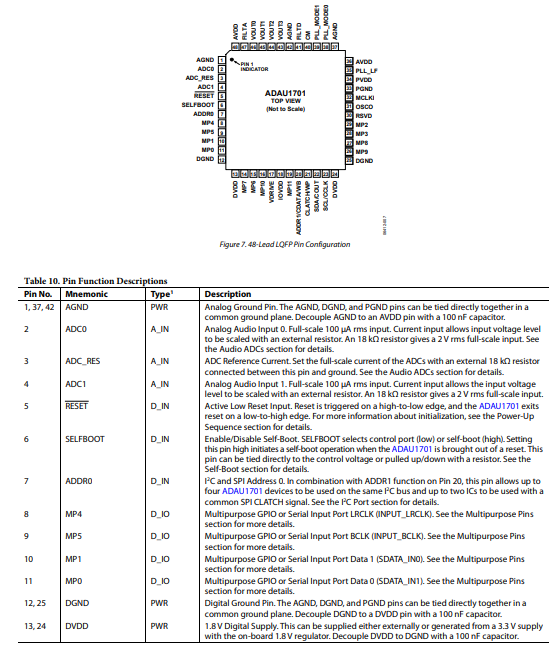

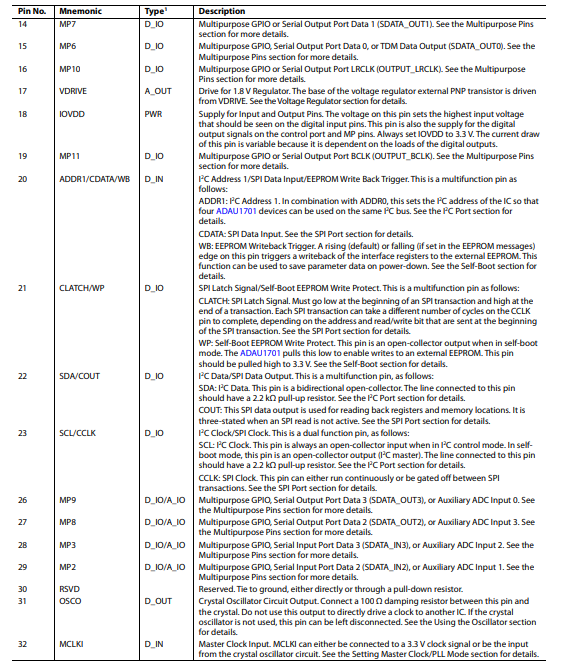

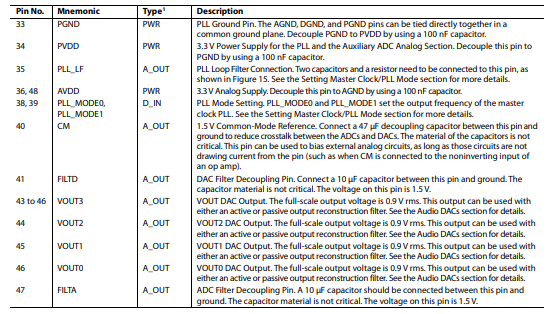

引腳配置描述

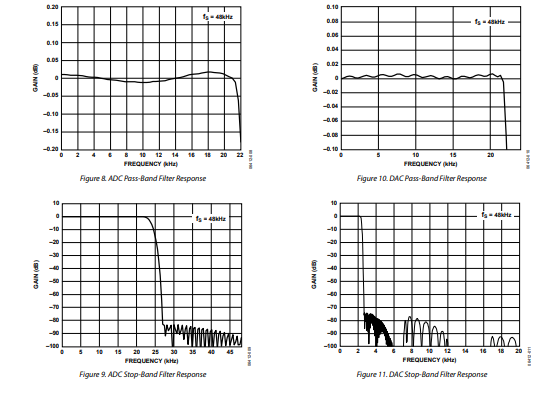

典型性能特征

工作原理

ADAU1701的內核是一款28位數字信號處理器（DSP，雙精度處理時為56位 ），專為音頻處理而優化。程序和參數隨機存取存儲器（RAM）可通過使用亞德諾半導體（Analog Devices）公司的SigmaStudio圖形化編程軟件構建的自定義音頻處理信號流進行加載。存儲在參數RAM中的值能夠控制各個信號處理模塊，例如混音器電平、濾波器、動態處理器、音頻延遲以及乘法器。軟件安全加載功能允許透明的參數更新，并防止輸出信號出現爆音。

程序RAM、參數RAM和寄存器設置可保存在外部電可擦可編程只讀存儲器（EEPROM）中，ADAU1701可從中自啟動。在這種獨立模式下，ADAU1701可通過板載多功能引腳進行控制。ADAU1701能夠接收來自開關、電位計、旋轉編碼器和紅外接收器的輸入。音量和音調設置等參數可在掉電時保存到EEPROM中，并在重新上電時重新調用。

ADAU1701可同時處理數字和模擬輸入及輸出，或采用其中一種模式。立體聲ADC和四個DAC的信噪比（SNR）至少為100dB，總諧波失真加噪聲（THD + N）不高于 -83dB。8通道、靈活的串行數據輸入/輸出端口可連接到各種ADC、DAC、通用DSP、S/PDIF接收器和發射器以及采樣率轉換器。ADAU1701的串行端口可配置為I2S、左對齊、右對齊或TDM串行端口兼容模式。

十二個多功能（MP）引腳使ADAU1701能夠接收外部信號控制輸入，并將輸出標志或控制信號發送到系統中的其他設備。MP引腳可配置為數字I/O、4通道輔助ADC或串行數據I/O端口。作為輸入，它們可連接到按鈕、開關、旋轉編碼器、電位計、紅外接收器或其他外部電路，以控制內部信號處理程序。配置為輸出時，這些引腳可用于驅動LED、控制其他IC，或連接到應用中的其他外部電路。

ADAU1701具備復雜的控制端口，支持對所有存儲位置進行完整的讀寫操作。控制寄存器用于配置芯片的功能和串行模式。ADAU1701可配置為使用SPI或I2C進行外部控制，也可從外部EEPROM自啟動。

可將板載振蕩器連接到外部晶體，以產生主時鐘。此外，主時鐘也可由外部時鐘源提供。鎖相環（PLL）允許ADAU1701使用不同的時鐘頻率。PLL可接受(64×f_{s})、(256×f_{s})、(384×f_{s})或(512×f_{s})的輸入，其中(f_{s})是系統的主時鐘頻率。

可使用SigmaStudio軟件通過控制端口對SigmaDSP進行編程和控制。在設計和測試信號流的同時，該軟件還允許配置所有DSP寄存器，并將新程序和參數燒錄到外部EEPROM中。SigmaStudio圖形界面允許具備數字或模擬音頻處理知識的用戶輕松設計DSP信號流，并將其應用于目標場景。同時，它為經驗豐富的DSP程序員提供了深入控制設計的靈活性和可編程性。

在SigmaStudio中，用戶可以連接圖形模塊（如雙二階濾波器、動態處理器、混音器和延遲模塊），編譯設計，并將程序和參數文件加載到ADAU1701中，通過控制端口進行內存訪問。可用的信號處理模塊庫包括：

• 單精度和雙精度濾波器
• 具備峰值或均方根檢測功能的單聲道和多聲道處理器
• 混音器和分配器
• 音調與噪聲發生器
• 固定增益和可變增益
• 響度
• 延遲
• 立體聲增強
• 動態低音增強
• 噪聲和音調源
• 有限沖激響應（FIR）濾波器
• 電平檢測器
• 通用輸入/輸出（GPIO）控制

新的信號處理模塊不斷開發中。

亞德諾半導體還提供專有的和第三方算法，用于矩陣解碼、低音增強和環繞聲虛擬器等應用。如需獲取這些算法的許可信息，請聯系亞德諾半導體。

ADAU1701采用1.8V數字電源和3.3V模擬電源供電。板載穩壓器可用于通過單一3.3V電源為芯片供電。它采用48引腳LQFP封裝，可在(0^{circ}C)至(+70^{circ}C)溫度范圍內工作。
