LTM2889 隔離型 CAN FD μModule 收發器和電源

優勢和特點

隔離型 4Mbps CAN FD 收發器
2500V_RMS (持續 1 分鐘，按照 UL1577 標準)
隔離型 DC 電源：5V (可調節至 3.3V)
高達 150mA 的可用隔離式電源輸出
3.3V 或 5V 輸入電源電壓選項
正待 UL-CSA 標準認可文檔＃E151738
無需外部組件
高的總線故障電壓容限：±60V
低功率 OFF 模式：<1μA (典型值)
可承受高的共模瞬變：30kV/μs
具主動對稱控制功能的可變轉換速率驅動器和用于實現低 EME 的 SPLIT 引腳
完全符合 ISO 11898-2 和 CAN FD 標準
至 CAN 總線的理想無源運行方式 (電源關斷)
發送數據 (TXD) 主導的超時功能
高 ESD：±25kV CANH、CANL 至 GND2 和 V_CC2；±10kV 橫越隔離勢壘
環境工作溫度范圍：–40°C 至 125°C

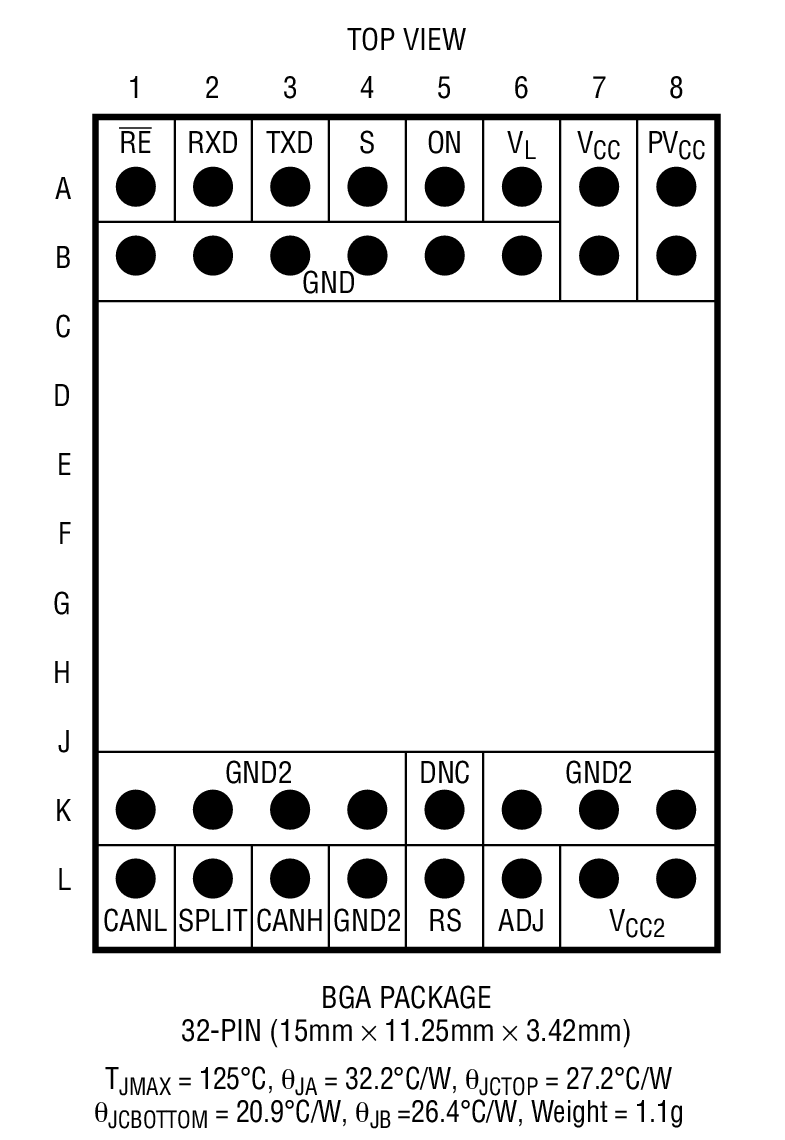

扁平 15mm x 11.25mm BGA 封裝

產品詳情

LTM^?2889 是一款完整的電流隔離型控制器局域網絡 (CAN) μModule^? (微型模塊) 收發器。它無需使用外部組件，單個電源通過一個集成的隔離式 DC/DC 轉換器給接口的兩側供電。為 3.3V 和 5V 電源提供了單獨的版本。雙電壓 CAN 收發器和可調型穩壓器利用 3.3V 或 5V 版本提供 3.3V 或 5V 隔離型電源。

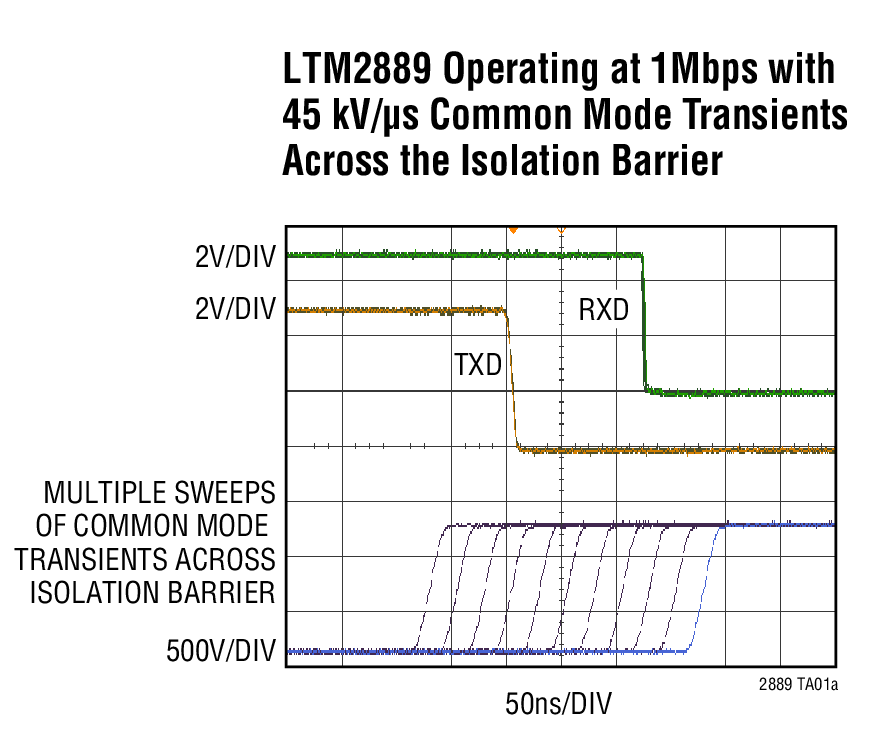

耦合電感器和一個隔離式電源變壓器在線路收發器和邏輯接口之間提供了 2500V_RMS 的隔離。該器件非常適合于接地環路斷開的系統，允許很大的共模電壓范圍。在共模瞬變 >30kV/μs 的情況下，可以保持不間斷的通信。

該器件支持具靈活數據速率、高達 4Mbps CAN (CAN FD)。一個邏輯電源引腳提供了與 1.62V 至 5.5V 的不同邏輯電平的簡易連接，這與主電源無關。

增強的 ESD 防護能力使得該器件能夠在收發器接口引腳上承受高達 ±25kV人體模型 (HBM) 和通過隔離勢壘承受 ±10kV HBM ，并不會發生閉鎖或受損現象。
