LTC4219 5A 集成化熱插拔控制器

數據： LTC4219產品技術英文資料手冊

優勢和特點

小占板面積
具 R_SENSE 的 33mΩ MOSFET
可提供預設 12V 和 5V 版本
準確度達 10% 的可調電流限值
電流和溫度監視器輸出
過熱保護
故障前的可調電流限制定時器
電源良好和故障輸出
可調浪涌電流控制

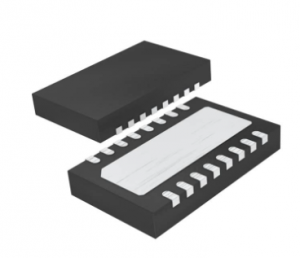

采用 16 引腳 5mm x 3mm DFN 封裝

產品詳情

LTC^?4219 是一款面向熱插拔應用的集成化解決方案，允許在帶電背板上安全地進行電路板的插拔操作。該器件在單個封裝中集成了一個熱插拔控制器、功率 MOSFET 和電流檢測電阻器，適合小型化應用。
LTC4219 提供了單獨的浪涌電流控制和一個具折返電流限制功能、準確度達 10% 的 5.6A 電流限值?？刹捎靡粋€(gè)外部引腳對電流限制門限進行動態調節。其他特點包括一個電流監視器輸出 (負責放大檢測電阻器電壓以實現參考于地的電流檢測) 和一個 MOSFET 溫度監視器輸出。另外，該器件還提供了熱限制和電源良好監視功能。在內部對電源良好檢測電平和折返電流限制模式進行了預設，以適合 5V (LTC4219-5) 和 12V (LTC4219-12) 應用的需要。
