優勢和特點

• 獲得專利的高效率單電感架構
• 用于TEC驅動器的集成式低 R_DSON MOSFET
• TEC電壓和電流工作監控
• 無需外部檢測電阻
• 獨立的TEC加熱和冷卻限流設置
• 可編程最大TEC電壓

• 2.0 MHz PWM驅動器開關頻率
• 外部同步
• 集成兩個零偏移、軌到軌斬波放大器
• 支持NTC 或RTD熱傳感器
• 2.50 V、1%精度基準電壓輸出

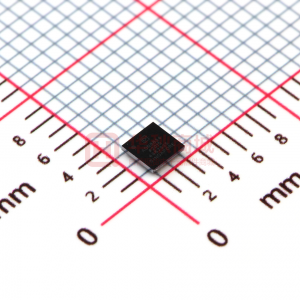

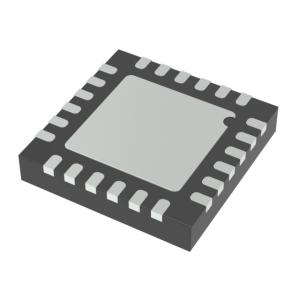

• 采用25引腳、2.5 mm x 2.5 mm WLCSP或24引腳、4 mm x 4 mm LFCSP封裝

產品詳情

ADN8834是一款集成TEC控制器的單芯片TEC控制器。 它包括線性功率級、脈沖寬度調制(PWM)功率級和兩個零漂移、軌到軌運算放大器。 線性控制器采用PWM驅動器工作，在H橋配置下控制內部功率MOSFET。 通過測量熱傳感器反饋電壓，并使用集成運算放大器作為比例-積分-微分(PID)補償器來調理信號，ADN8834通過TEC驅動電流，將連接至TEC模塊的激光二極管或無源組件的溫度建立至可編程的目標溫度。
ADN8834支持負溫度系數(NTC)熱敏電阻以及正溫度系數(PTC)電阻溫度檢測器(RTD)。 目標溫度設置為數模轉換器(DAC)或外部電阻分壓器的模擬電壓輸入。
ADN8834溫度控制環路利用內置零漂移斬波放大器通過PID補償方式實現穩定。 內部2.50 V基準電壓提供精確的1%輸出，用于熱敏電阻溫度檢測電橋和分壓器網絡偏置，從而在加熱和冷卻模式下對最大TEC電流和電壓限值進行編程。 它利用零漂移斬波放大器，通過自主模擬溫度控制環路可維持極佳的長期溫度穩定性。

應用

• TEC溫度控制
• 光學模塊
• 光纖放大器
• 光纖網絡系統
• 需要TEC溫度控制的儀器儀表

方框圖
