優勢和特點

• 工作頻率：7.0 GHz
• 寬帶隨機抖動：50 fs均方根值

• 片內輸入端接
• 電源(V_CC ? V_EE): 2.5 V 至 3.3 V

產品詳情

該器件具有一路配中心抽頭、差分、100 Ω片內端接電阻的差分輸入，支持直流耦合LVPECL、CML、3.3 V CMOS（單端）輸入和交流耦合1.8 V CMOS、LVDS、LVPECL輸入。 V_REF 引腳可用來為交流耦合輸入提供偏置。

ADCLK944具有4個全擺幅的發射極耦合邏輯(ECL)輸出驅動器。對于LVPECL（正ECL）輸出，可將 V_CC 偏置到正電源，V_EE 偏置到地。對于ECL輸出，可將 V_CC 偏置到地，V_EE 偏置到負電源。

ECL輸出級設計成將每端800 mV直接驅動至端接于V_CC ? 2 V的50 Ω電阻，從而獲得1.6 V的總差分輸出擺幅。

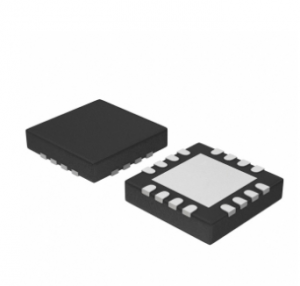

ADCLK944采用16引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C的標準工業溫度范圍。

應用

• 低抖動時鐘分配
• 時鐘與數據信號恢復
• 電平轉換
• 無線通信
• 有線通信
• 醫療和工業成像
• 自動測試設備和高性能儀器儀表

方框圖
