MC74VHC125DG簡要說明

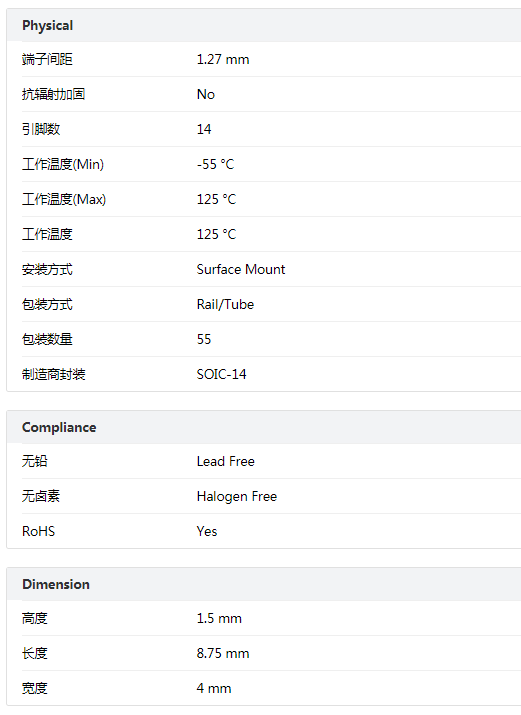

基本信息

• ?制造商?：ON Semiconductor
• ?產品型號?：MC74VHC125DG
• ?產品類型?：高速CMOS四總線緩沖器，帶三態控制輸入
• ?封裝類型?：SOIC-14和TSSOP-14（無鉛）

MC74VHC125DG EDA模型下載地址：

http://www.asorrir.com/p/e349884553

MC74VHC125DG數據手冊分享

*附件：MC74VHC125DG.pdf

主要特性

• ?高速操作?：典型傳播延遲時間為3.8 ns（Vcc = 5 V）
• ?低功耗?：最大靜態電流為4 mA（TA = 25°C）
• ?高噪聲免疫?：VNIH和VNIL為28% Vcc
• ?輸入保護?：提供電源關閉保護功能
• ?三態控制?：OE輸入置高可將輸出置于高阻態
• ?寬電壓范圍?：支持2 V至5.5 V的工作電壓
• ?接口兼容性?：允許5 V系統與3 V系統的接口
• ?ESD性能?：人體模型> 2000 V，機器模型> 200 V
• ?汽車級應用?：NLV前綴版本符合AEC-Q100標準，適用于汽車等需要獨特站點和控制變更要求的應用
• ?環保標準?：無鉛、無鹵素/BFR，符合RoHS標準

引腳與功能

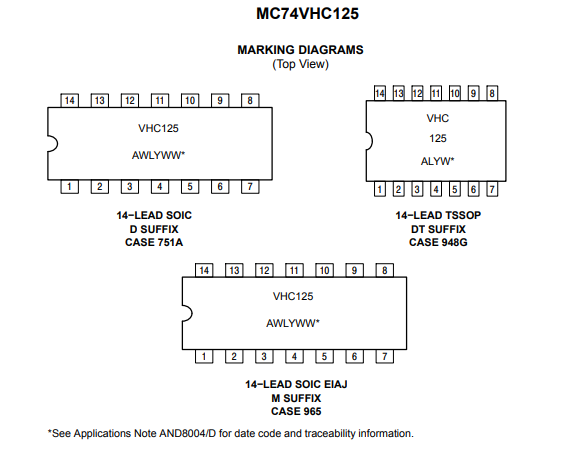

• ?引腳配置?：14引腳SOIC和TSSOP封裝
• ?主要功能引腳?：
  • ?OE?：輸出使能輸入（低電平有效）
  • ?A1-A4?：數據輸入
  • ?Y1-Y4?：緩沖輸出
  • ?Vcc?：電源正極
  • ?GND?：電源負極

電氣特性

• ?輸入電壓范圍?：0 V至5.5 V
• ?輸出電壓?：
  • 高電平（VOH）：在特定條件下，最小值接近Vcc
  • 低電平（VOL）：在特定條件下，最大值接近GND
• ?輸入/輸出漏電流?：最大輸入漏電流為1 μA，最大三態泄漏電流為2.5 μA
• ?靜態電流?：最大靜態電流為40 mA（Vcc = 5.5 V）

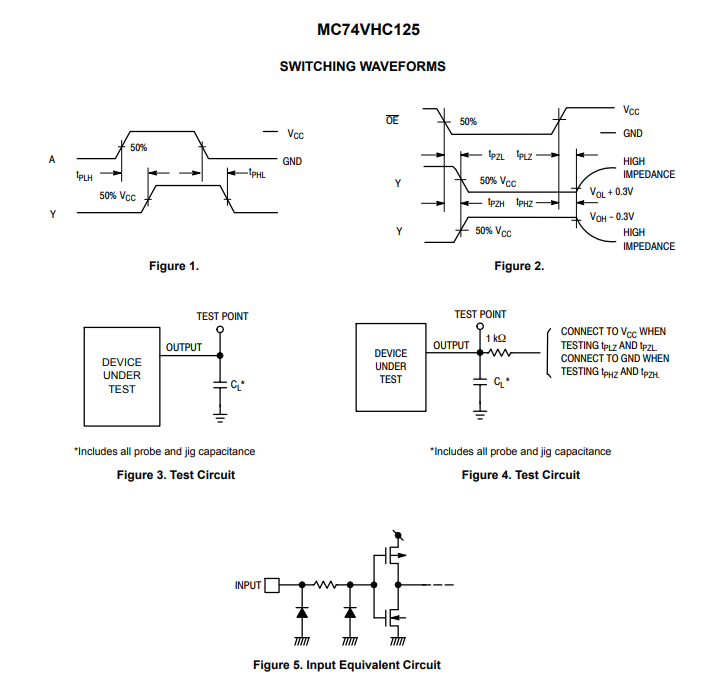

切換特性

• ?傳播延遲時間?：典型值為3.8 ns至16 ns，具體取決于Vcc和負載電容
• ?輸出使能/禁用時間?：典型值為3.6 ns至18 ns，具體取決于Vcc和負載電容
• ?輸出間偏斜?：典型值為1.0 ns至1.5 ns

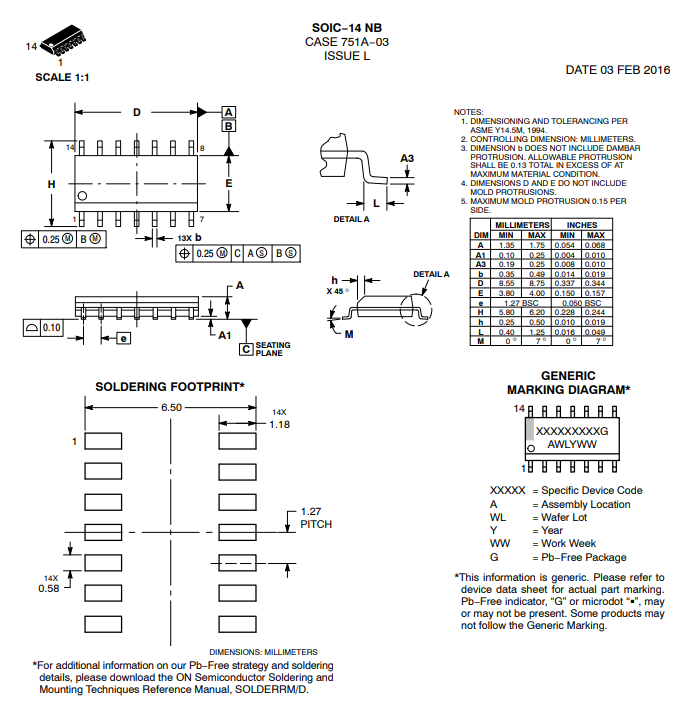

封裝尺寸

• 提供了SOIC-14和TSSOP-14封裝的詳細尺寸圖


注意事項

• 未使用的輸入必須連接到適當的邏輯電壓水平（GND或Vcc）
• 未使用的輸出必須保持開路
• 設備包含保護電路，但仍需避免超過最大額定電壓的應用
