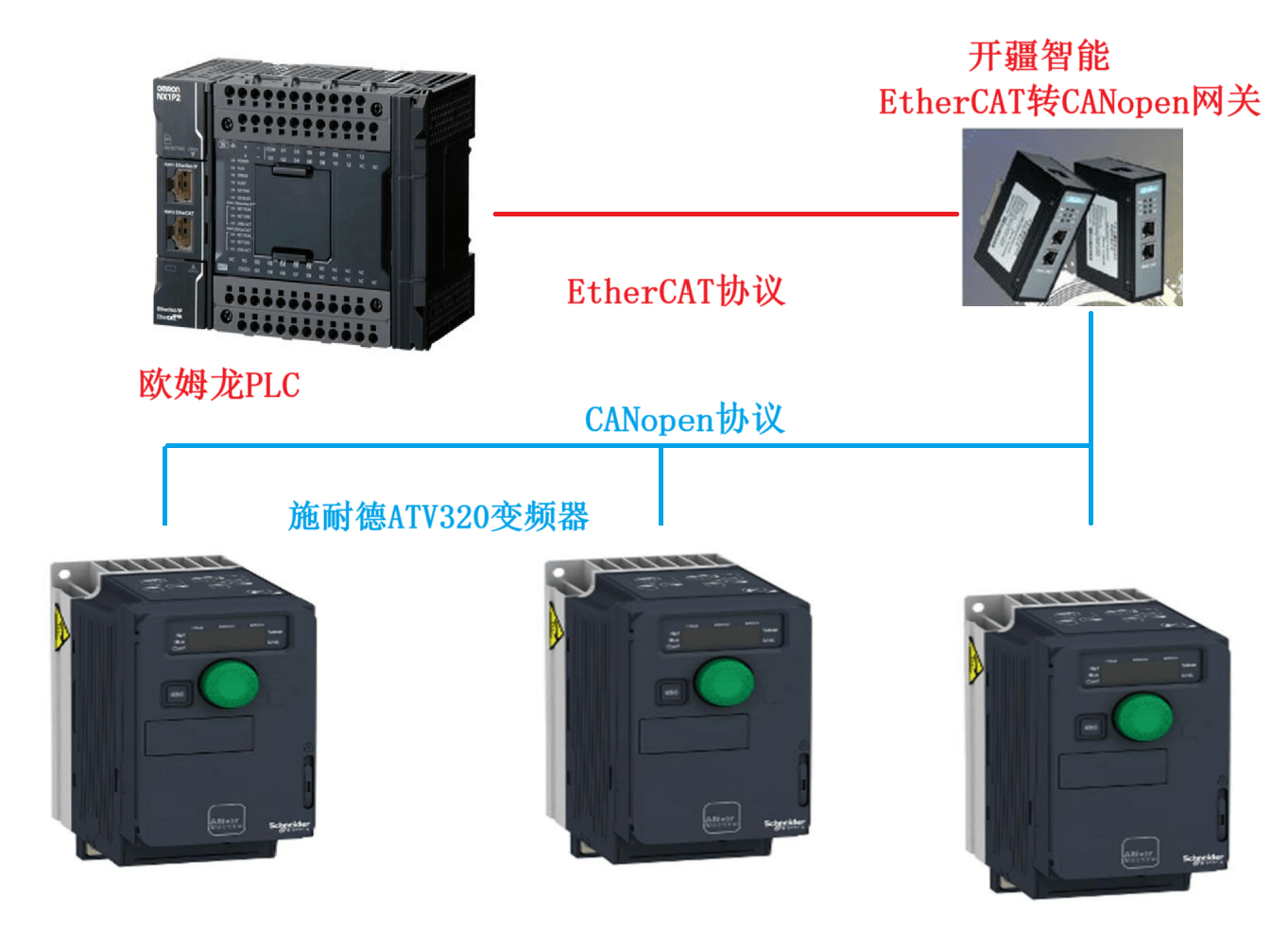

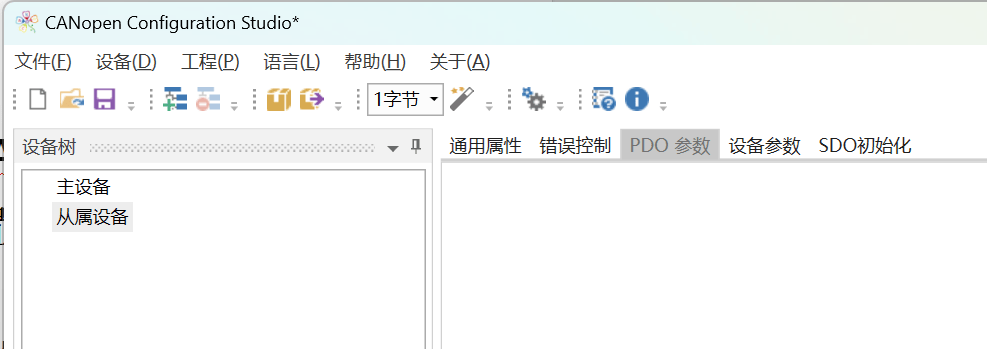

首先打開網關配置軟件“CANopen Configuration Studio”并新建項目

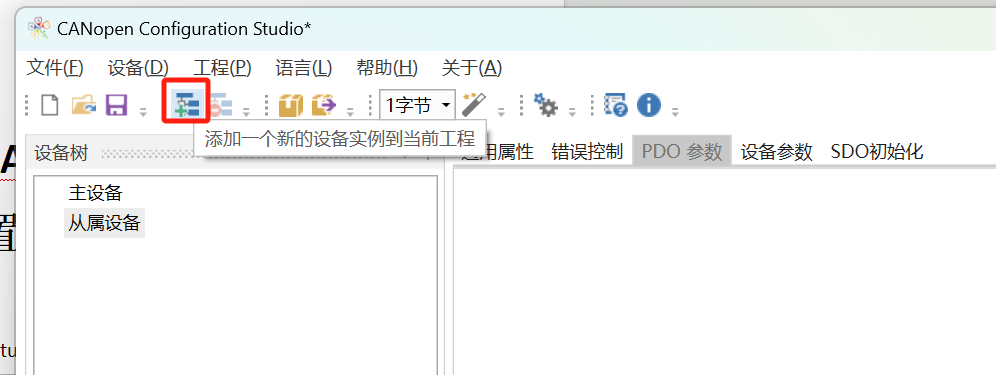

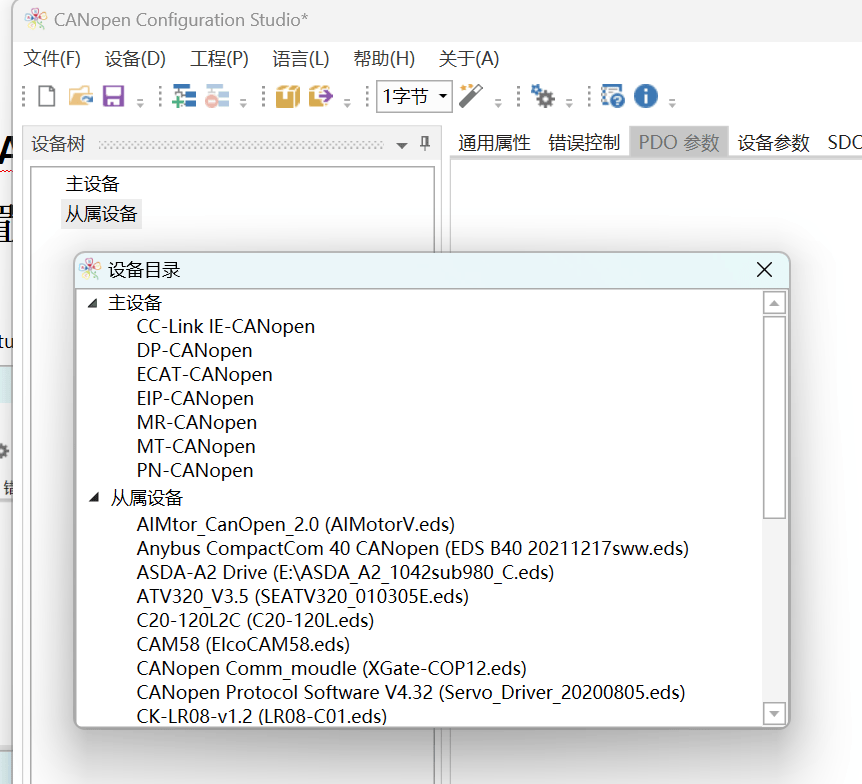

點擊添加設備，添加設備主站和從站

主站選擇ECAT-CANopen

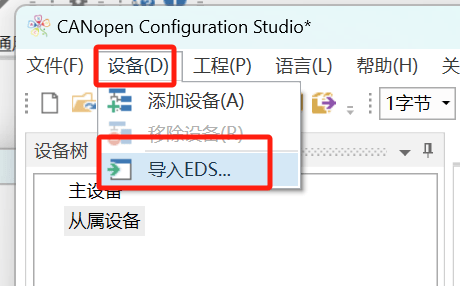

再次點擊設備添加從站（如果軟件中沒有從站則需要導入從站設備的EDS文件）

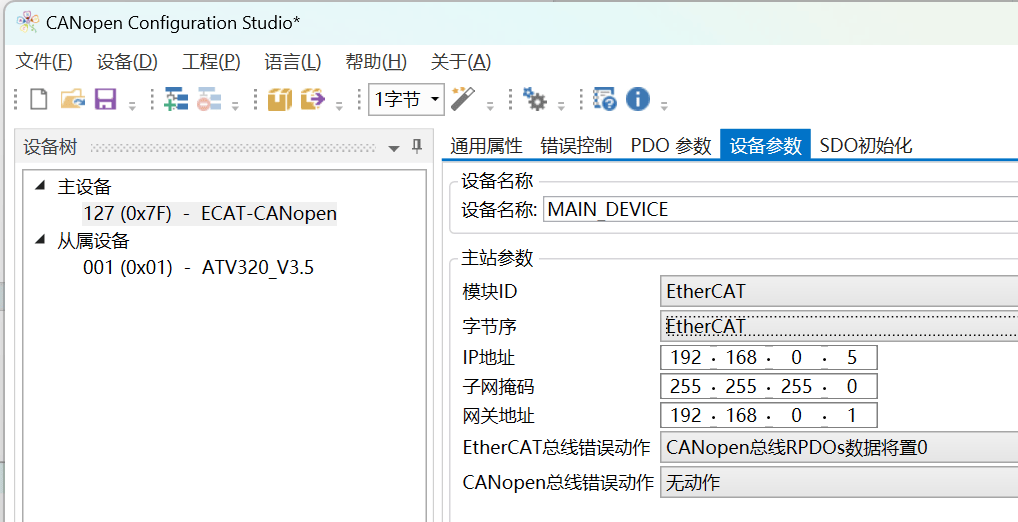

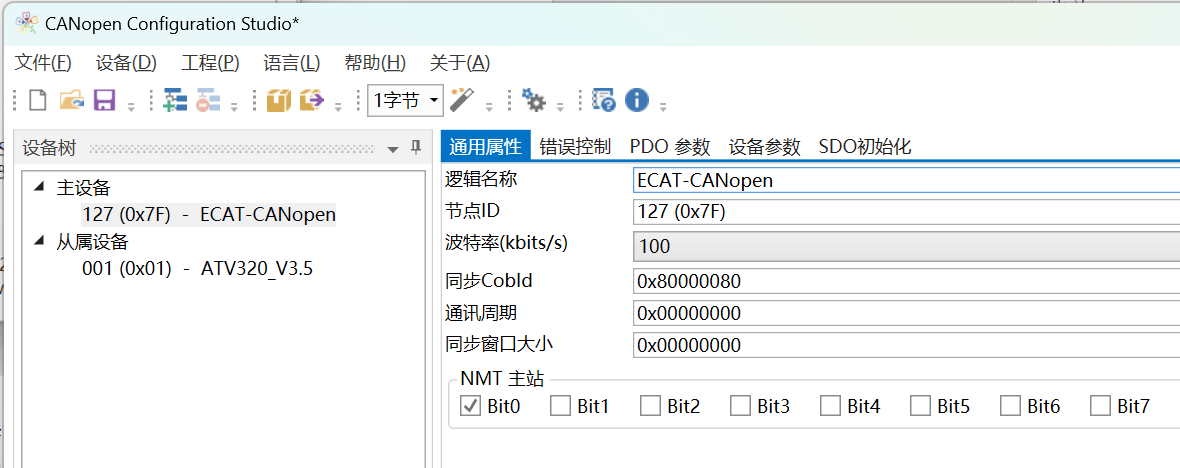

添加設備后首先設置主站參數，如波特率及通訊周期時間等

設置下載時所用的IP地址

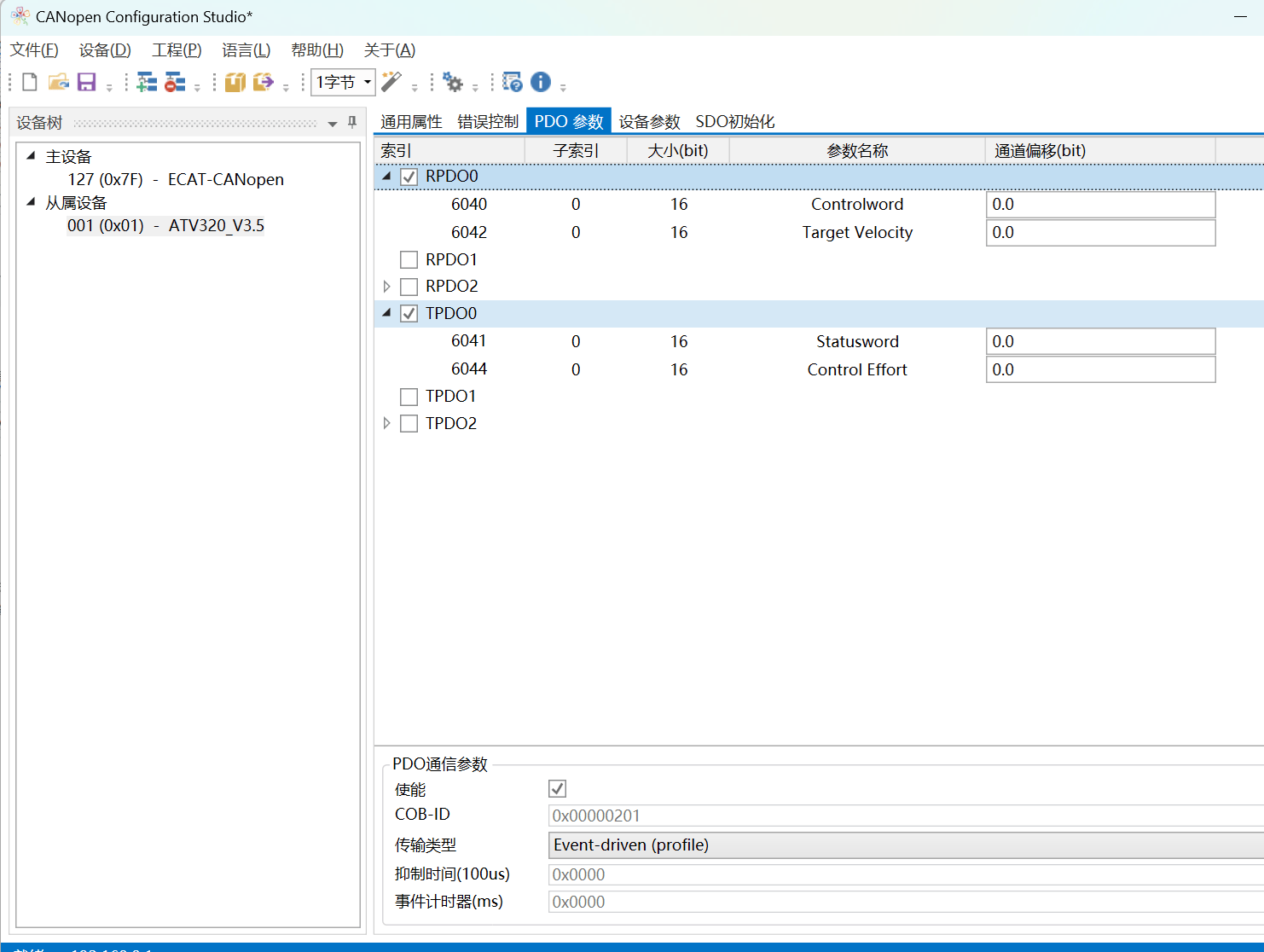

設置從站PDO所需要用到的參數

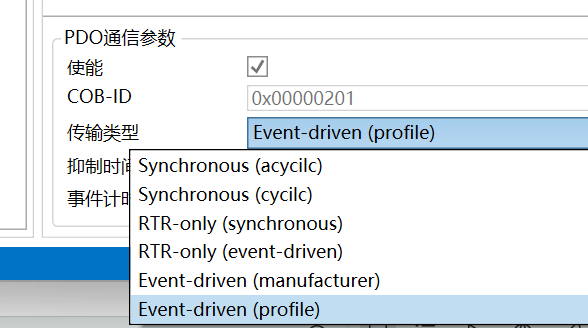

設置PDO的傳輸類型如周期發送，事件觸發等

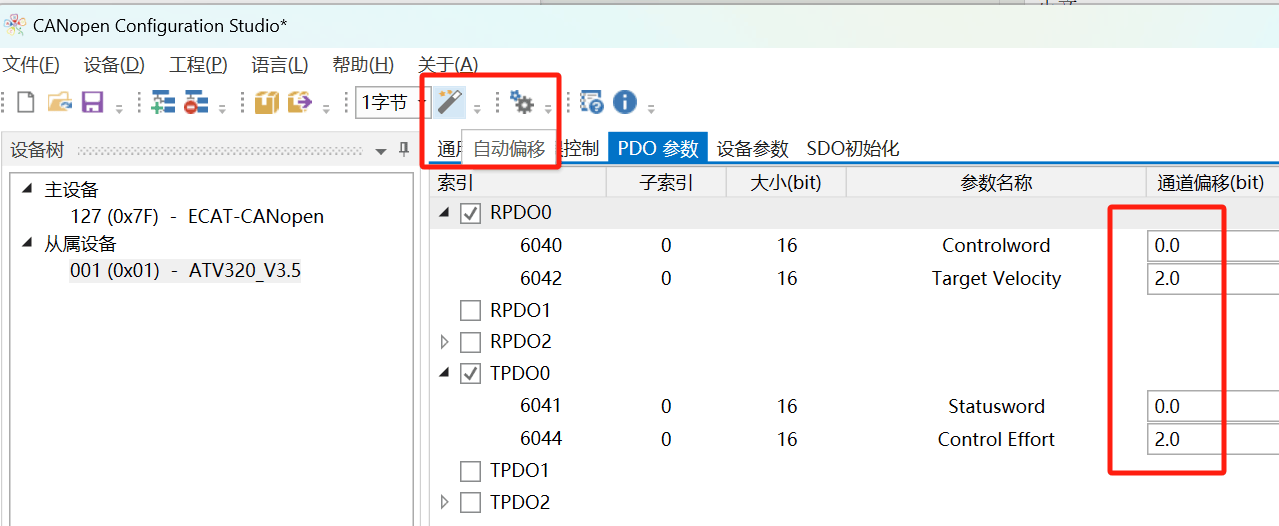

點擊自動偏移，分配好對應EtherCat主站的地址

確認無誤后將配置下載進入網關。

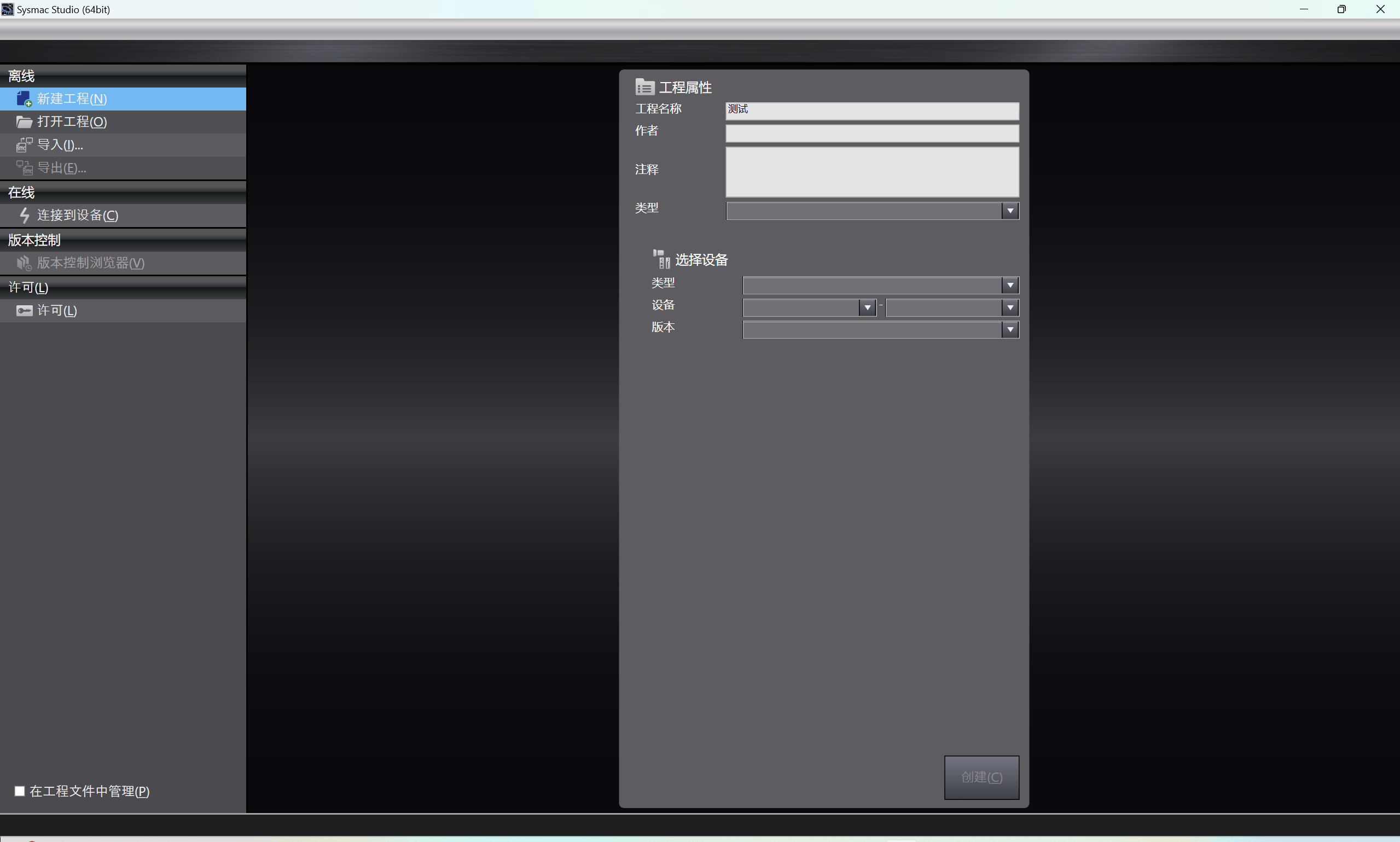

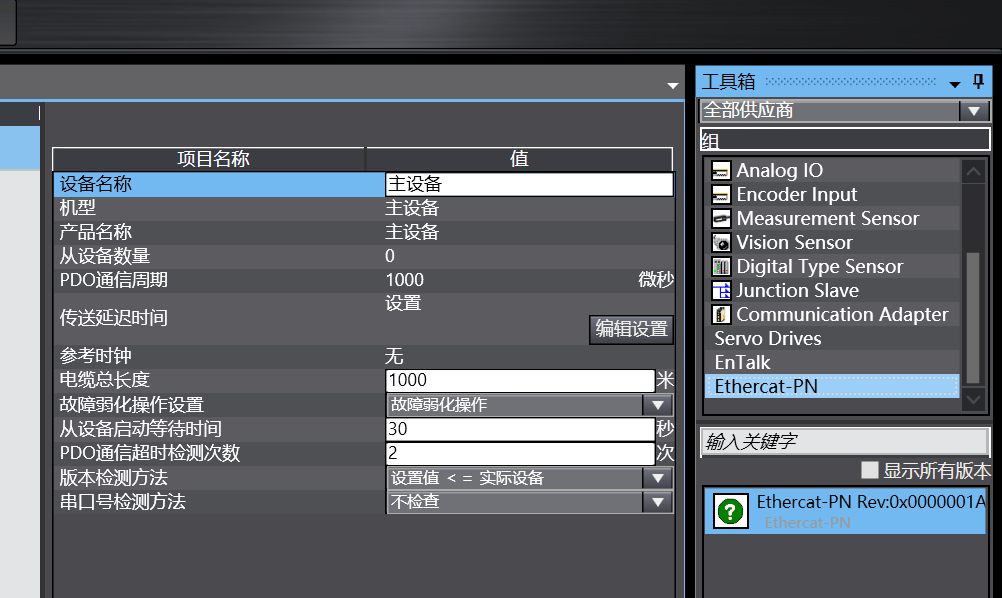

打開EtherCat主站軟件，選好PLC后新建項目。

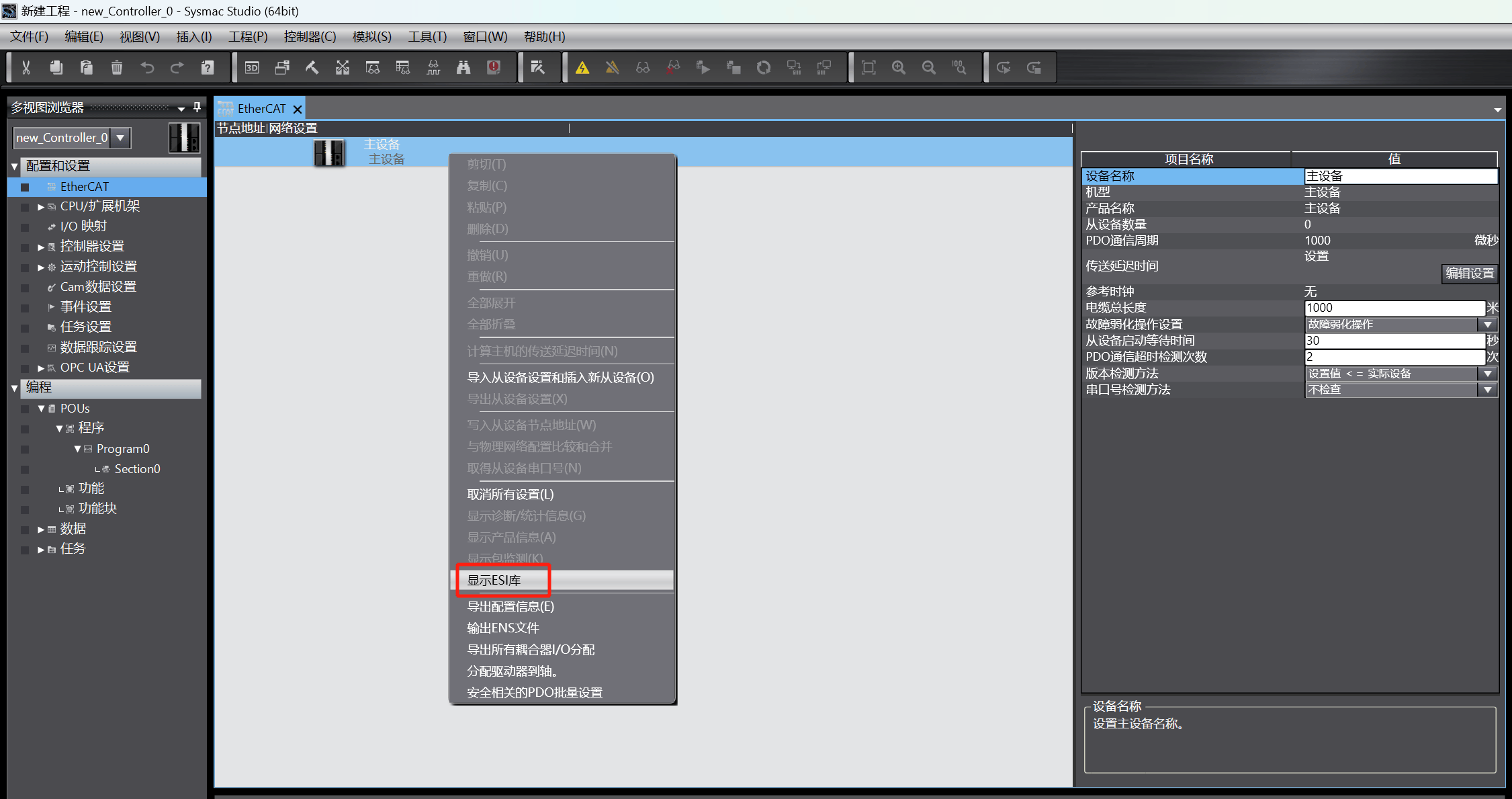

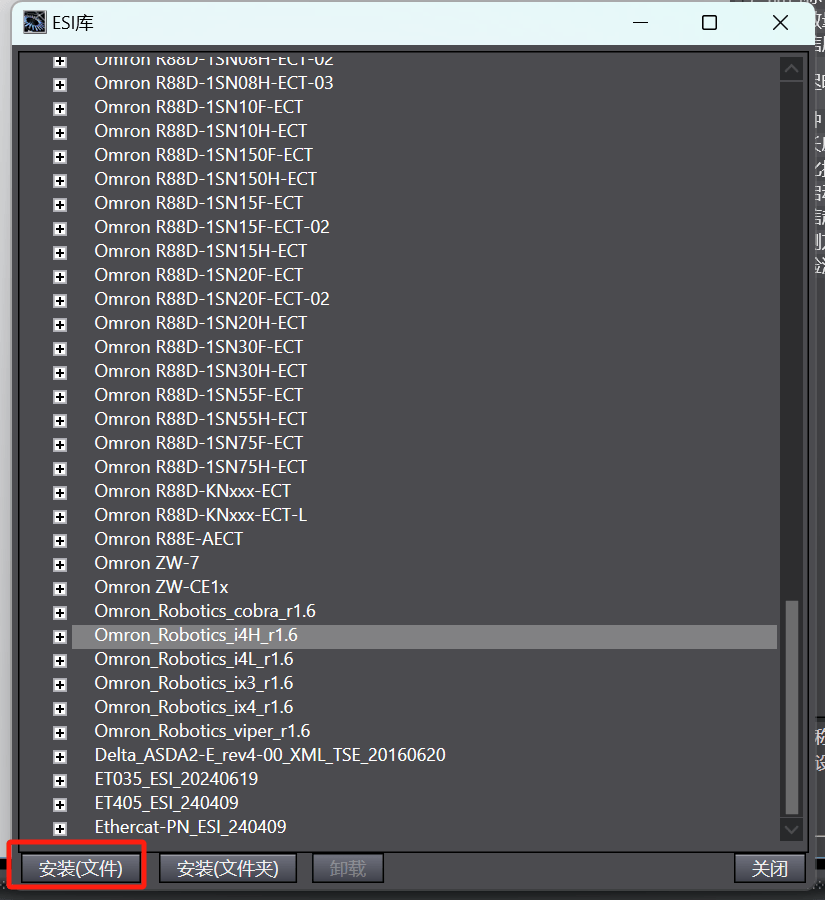

點擊顯示ESI庫

點擊安裝文件

安裝完成后選擇對應的設備

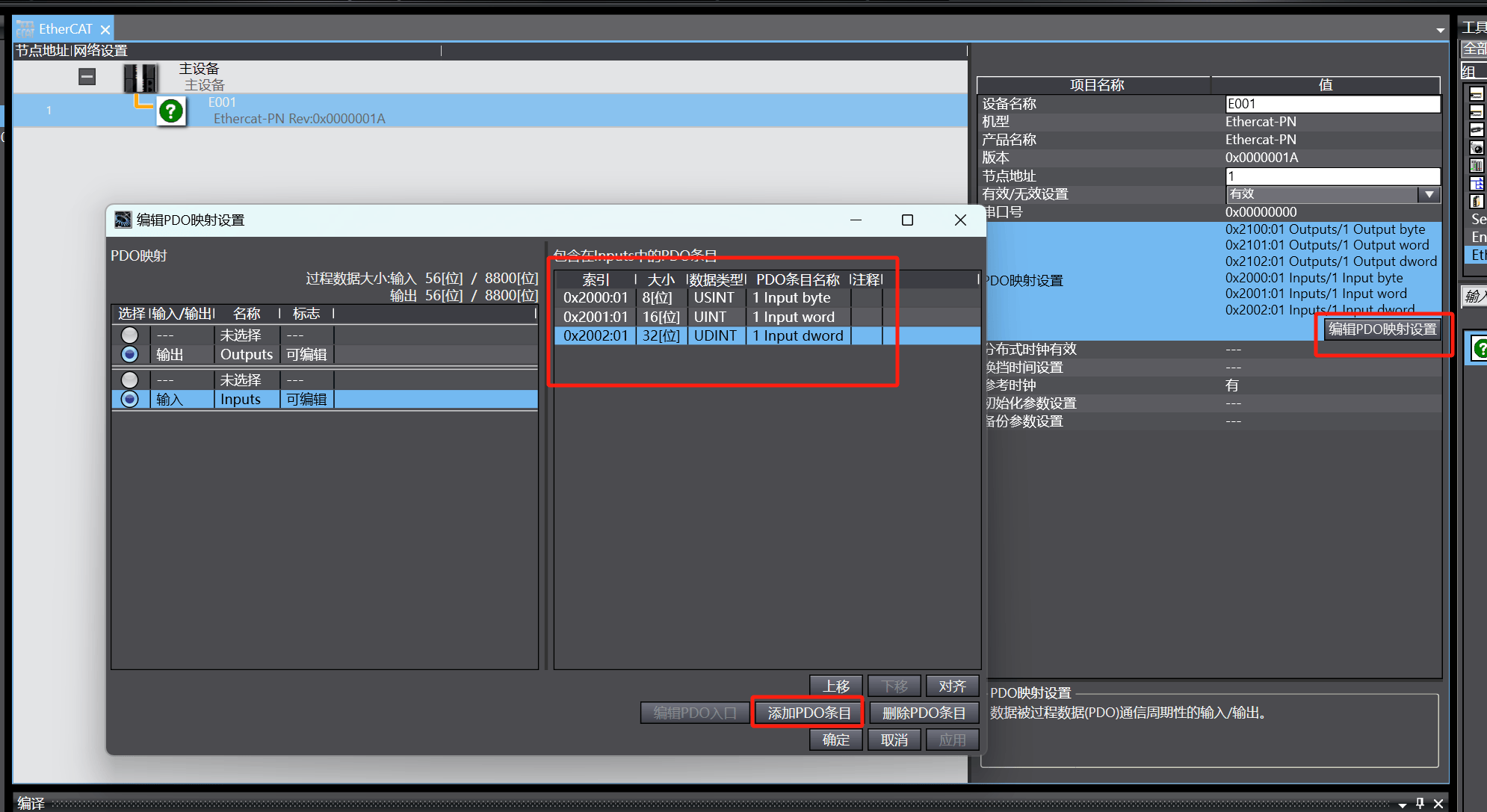

添加好對應的輸入輸出長度，不需要和網關配置軟件保持一致

確認配置無誤后將組態下載至PLC，設備上電后網關狀態燈正常后即可開始通訊轉換。
