本案例是通過開疆智能Ethernet轉modbus網關連接變頻器的配置案例。
由于客戶現場改造PLC換成歐姆龍系列,所以使用開疆智能研發的Ethernet轉Modbus網關進行通訊轉換。
配置方法:
首先我們開始配置Ethernet/IP主站(如羅克韋爾,歐姆龍PLC等)

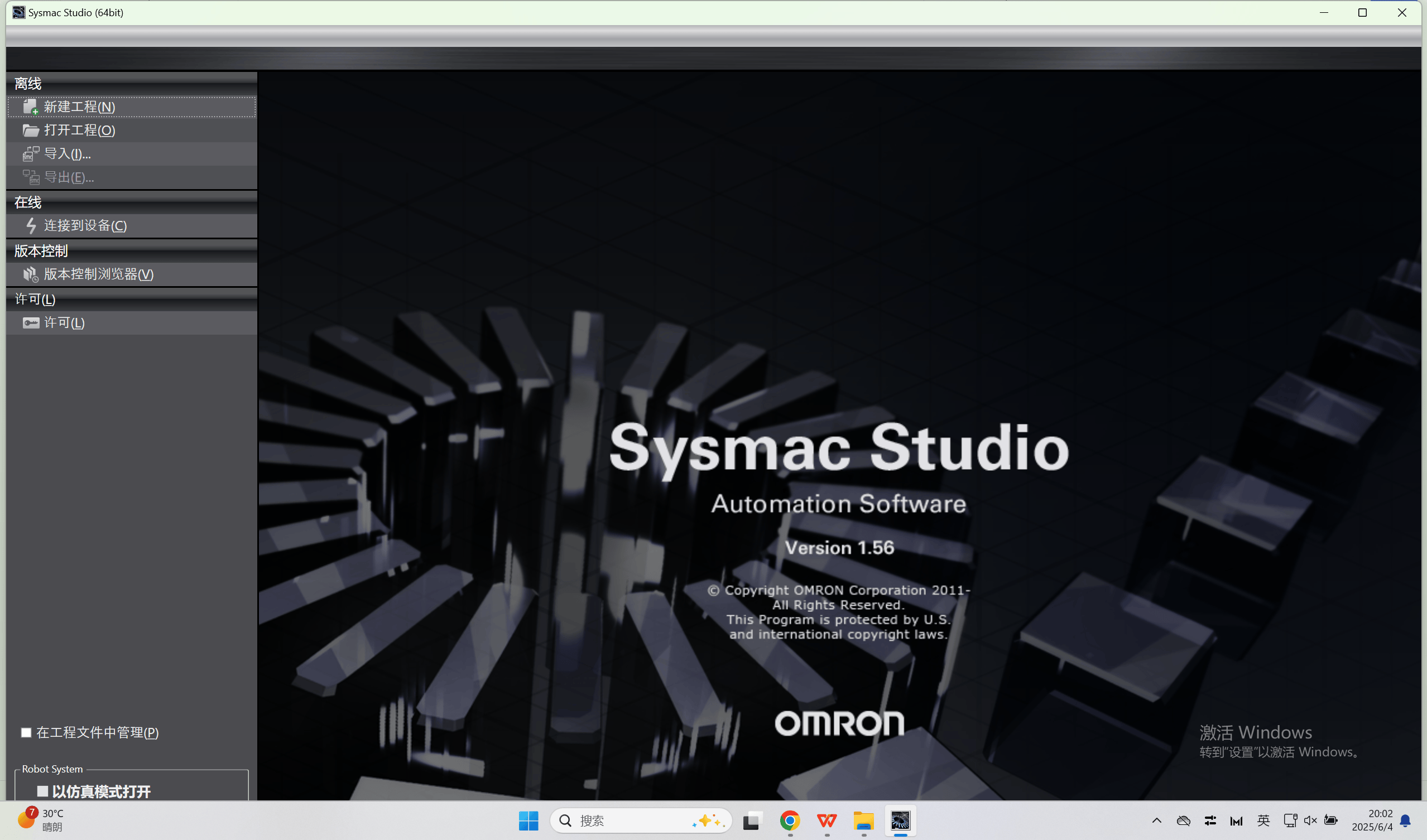

首先打開主站組態軟件“Sysmac Studio”并新建項目。

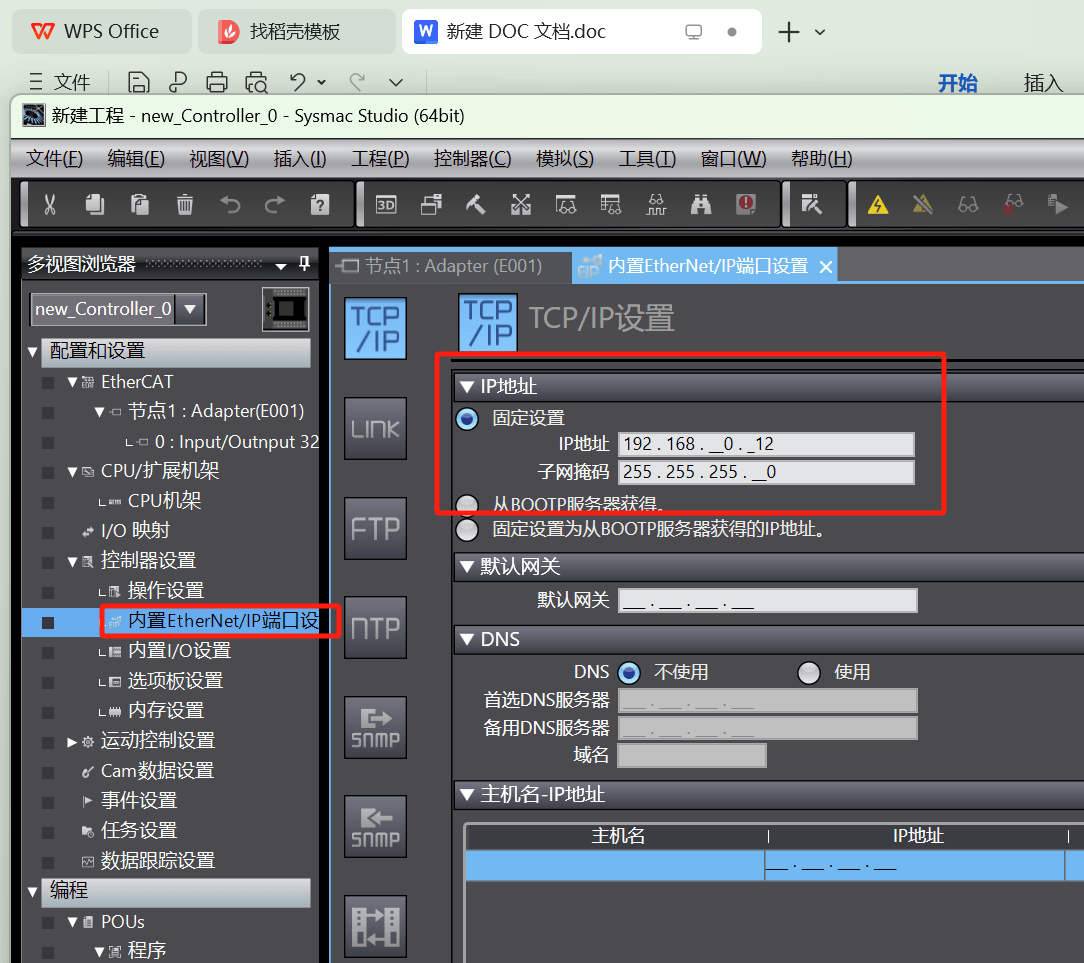

設置PLC的IP地址(ethernet主站的IP)

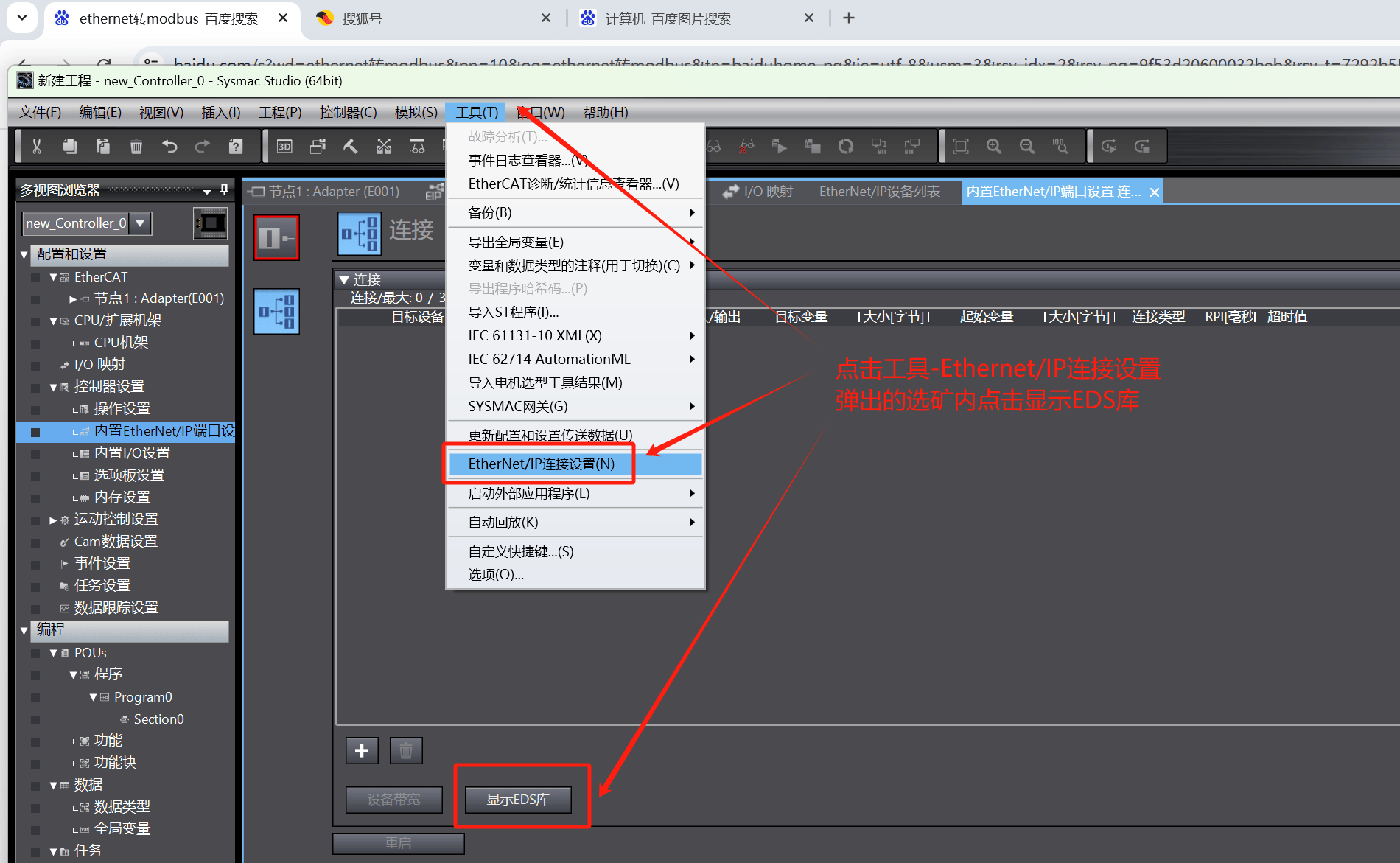

點擊工具-Ethernet/IP連接設置,在彈出的選個框內選擇顯示EDS庫

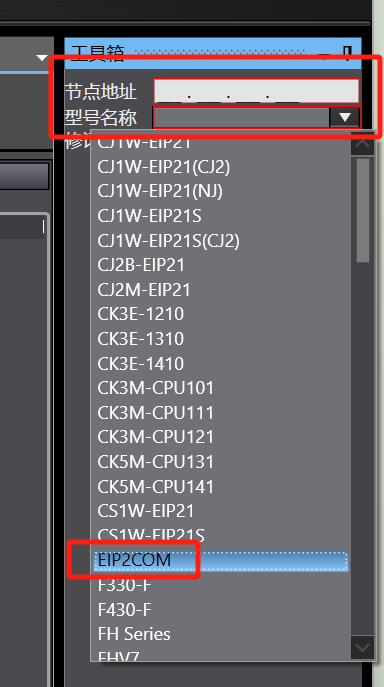

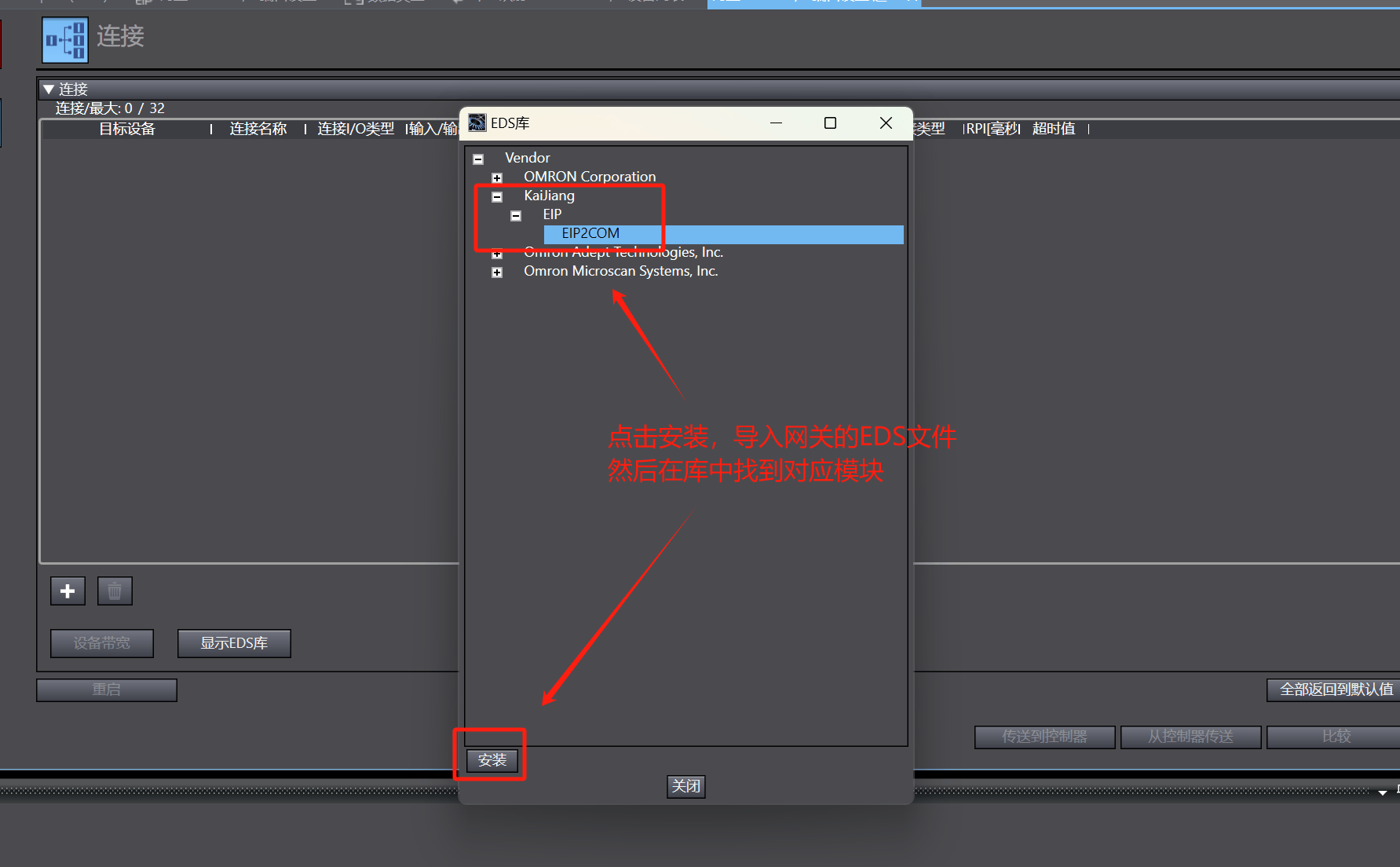

開始安裝網關EDS文件,并在完成后選擇對應模塊。

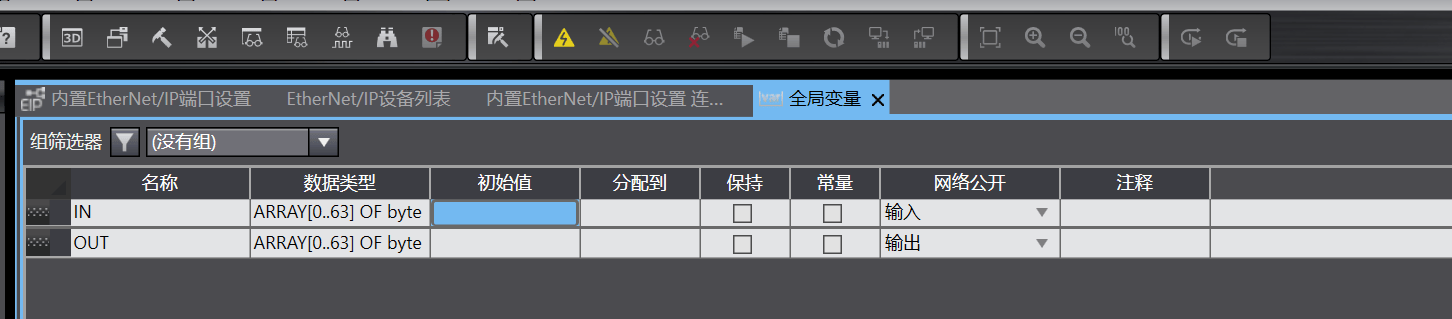

添加全局變量并關聯
在PLC組態軟件的Ethernet/IP端口設置中將全局變量關聯至網關組態。
配置完成后將組態下載到歐姆龍PLC即可。
網關配置軟件設置

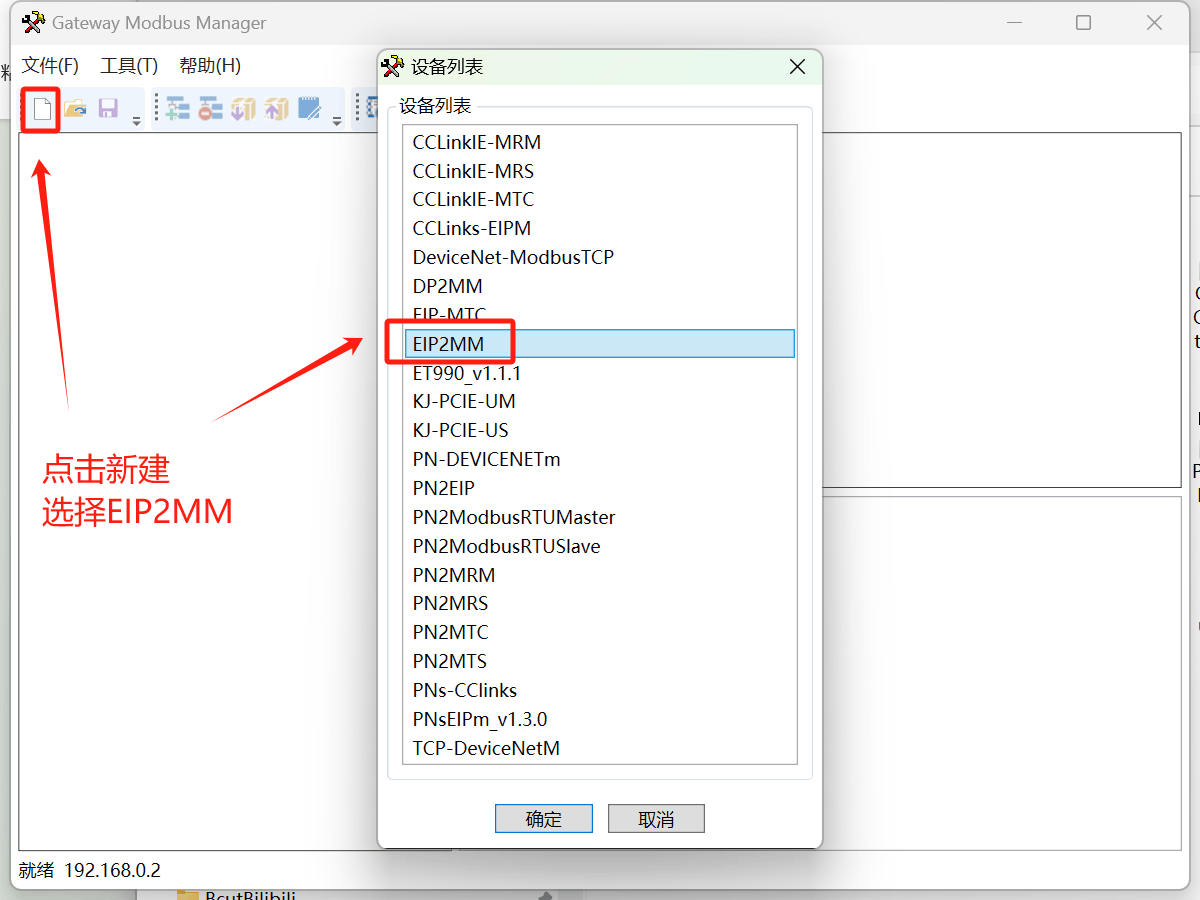

打開網關配置軟件新建項目并選擇對應模塊。

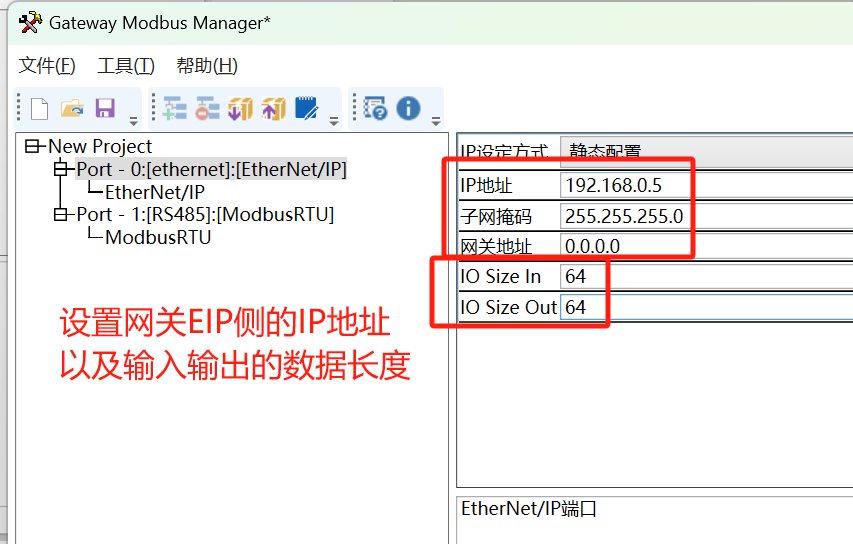

設置網關在Ethernet/IP一側的IP地址與輸入輸出字節長度。

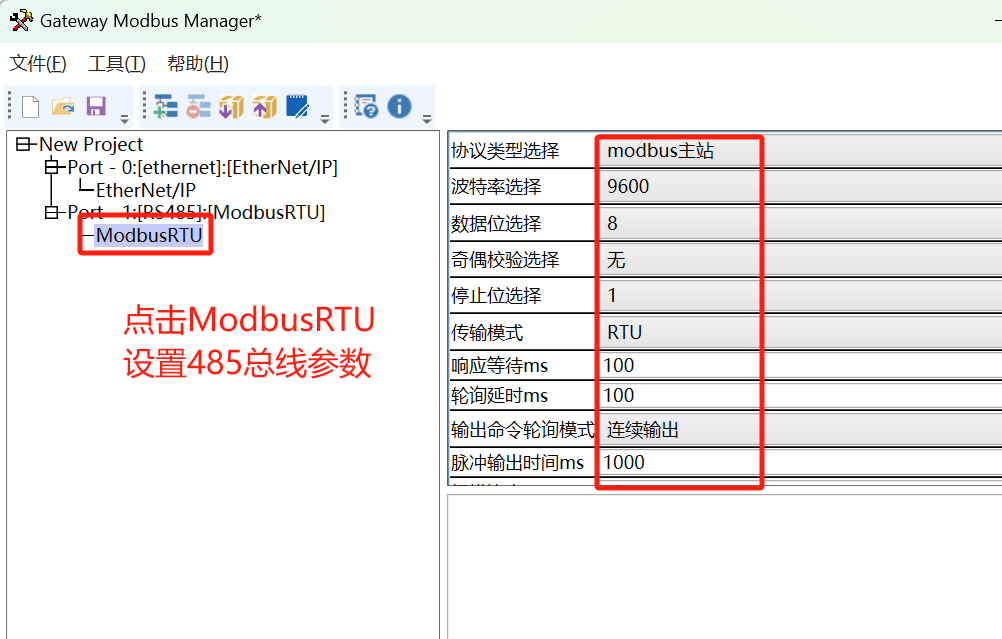

點擊ModbusRTU設置網關的485參數

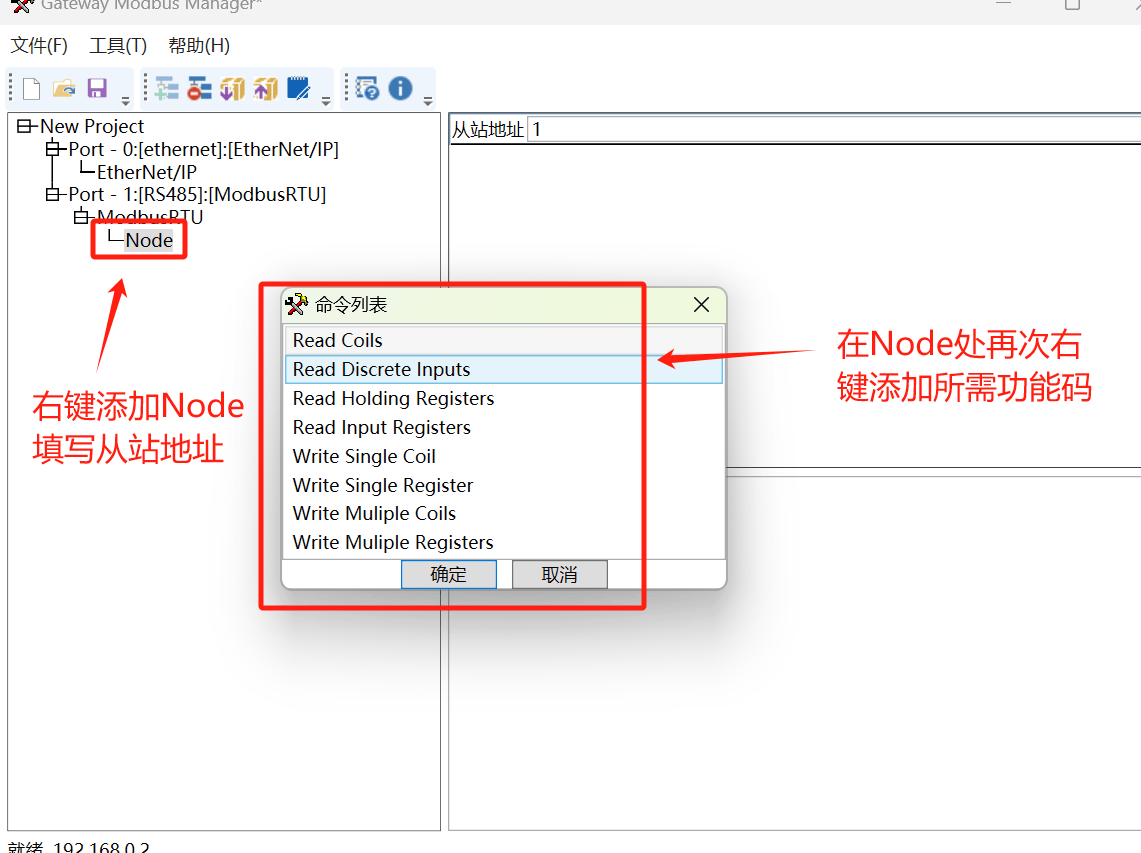

在ModbusRTU處右鍵添加從站,在從站地址處再次右鍵添加需要的功能碼命令。

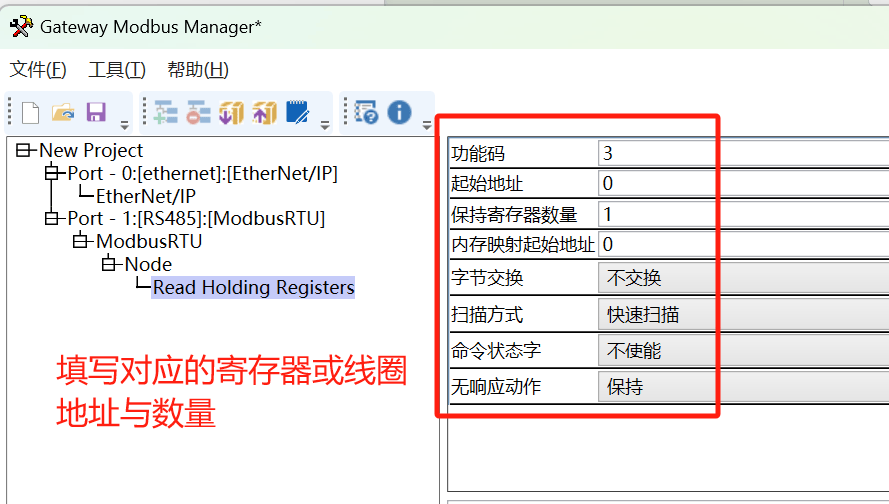

填寫對應的寄存器或線圈地址與數量,以及設置掉線處理方式及字節大小段等參數。

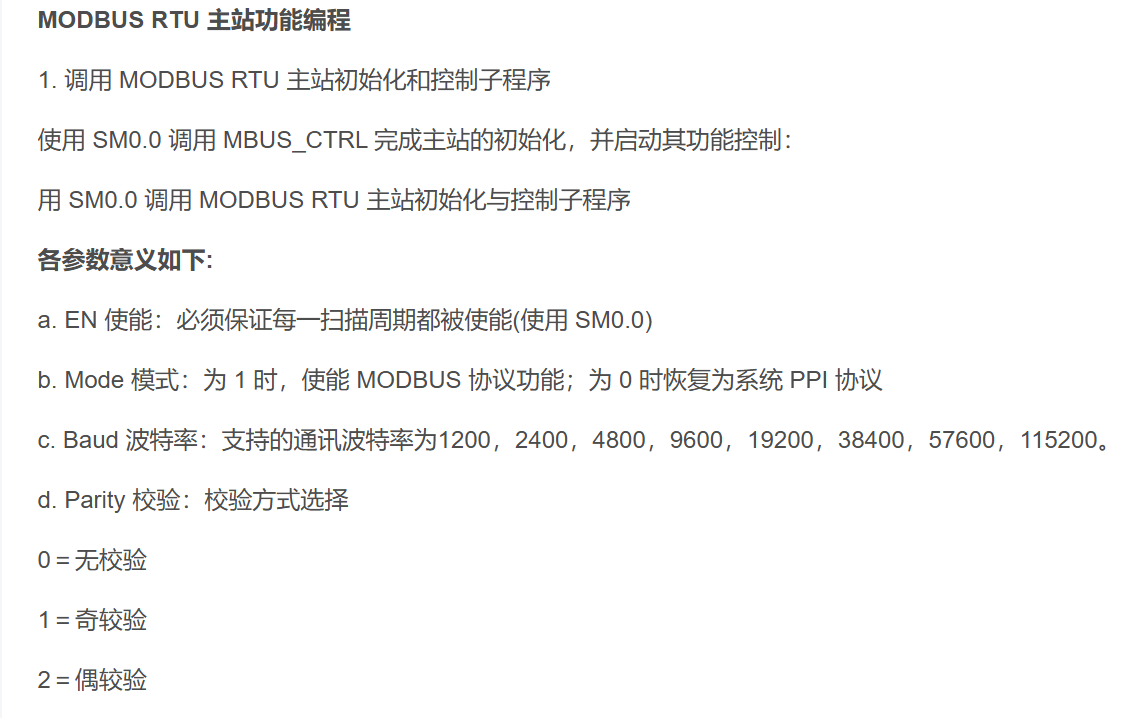

查看原PLC中的配置程序,查找到之前的Modbus參數。

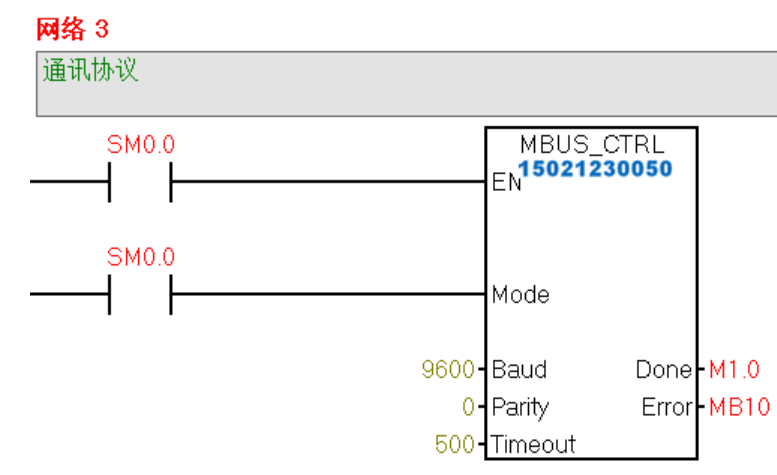

由圖可知,之前變頻器的波特率為9600,校驗為無校驗,超時時間為500ms

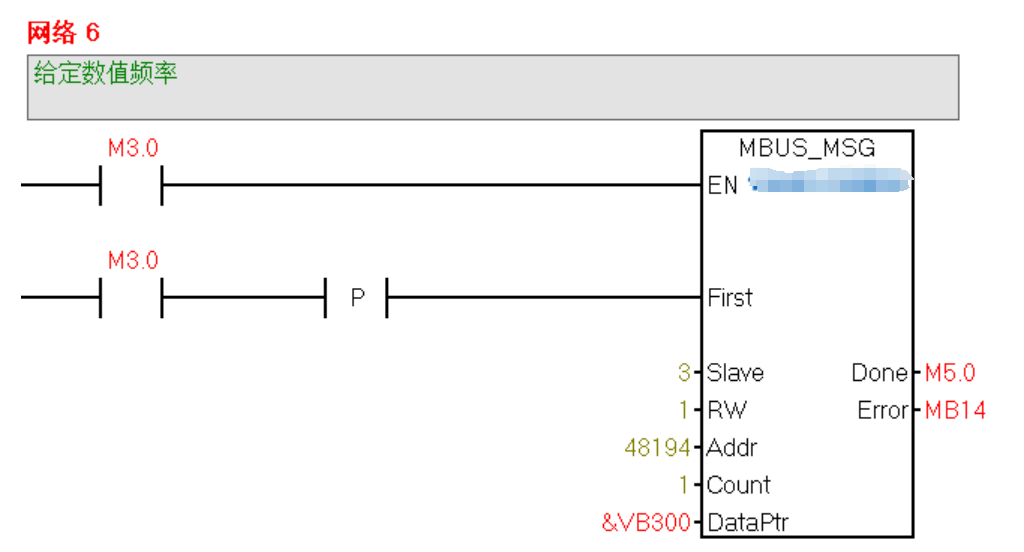

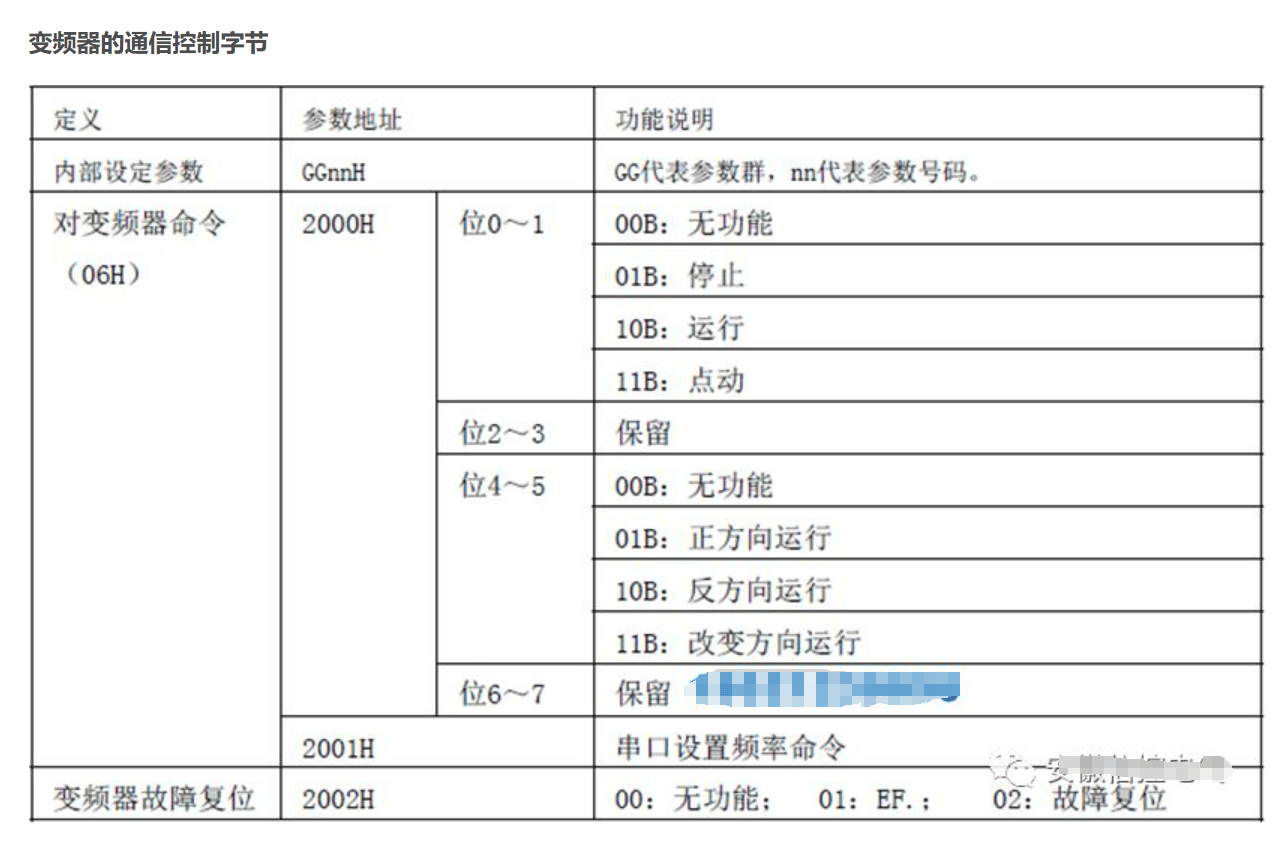

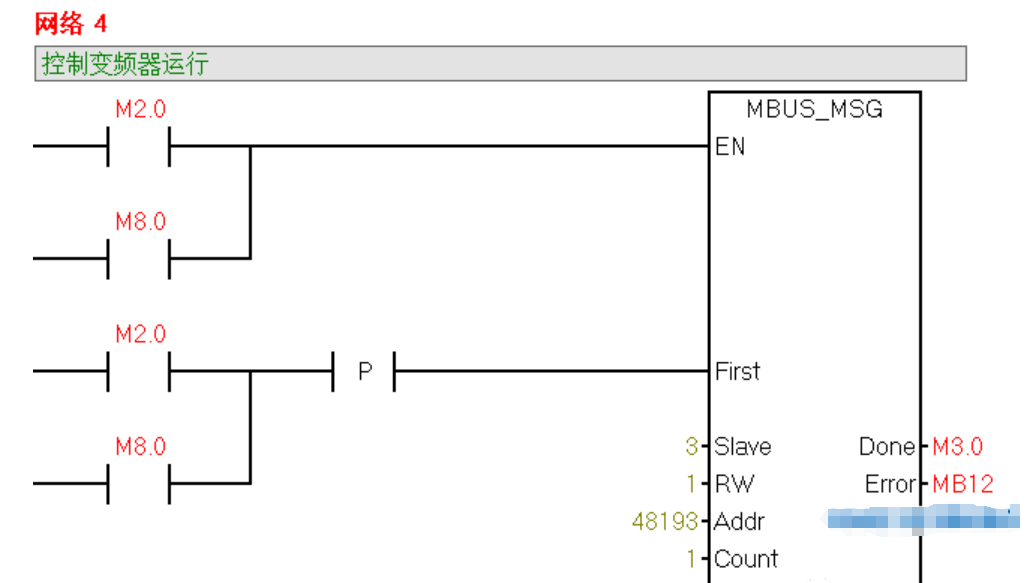

從圖中可得知從站地址為3,寄存器地址為8193,8194(由于西門子寄存器地址要加1,所以實際地址為8192和8193)

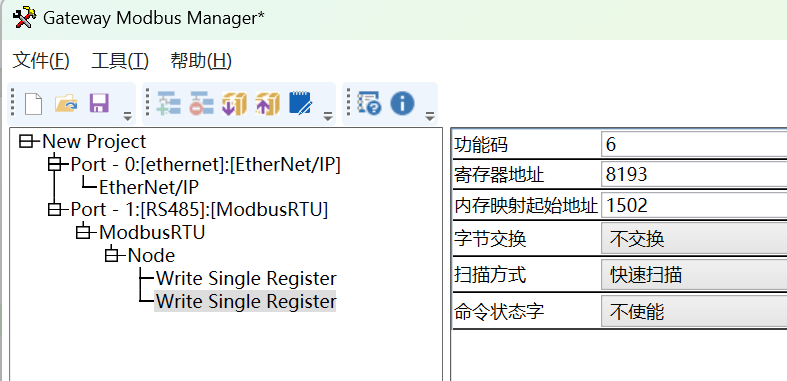

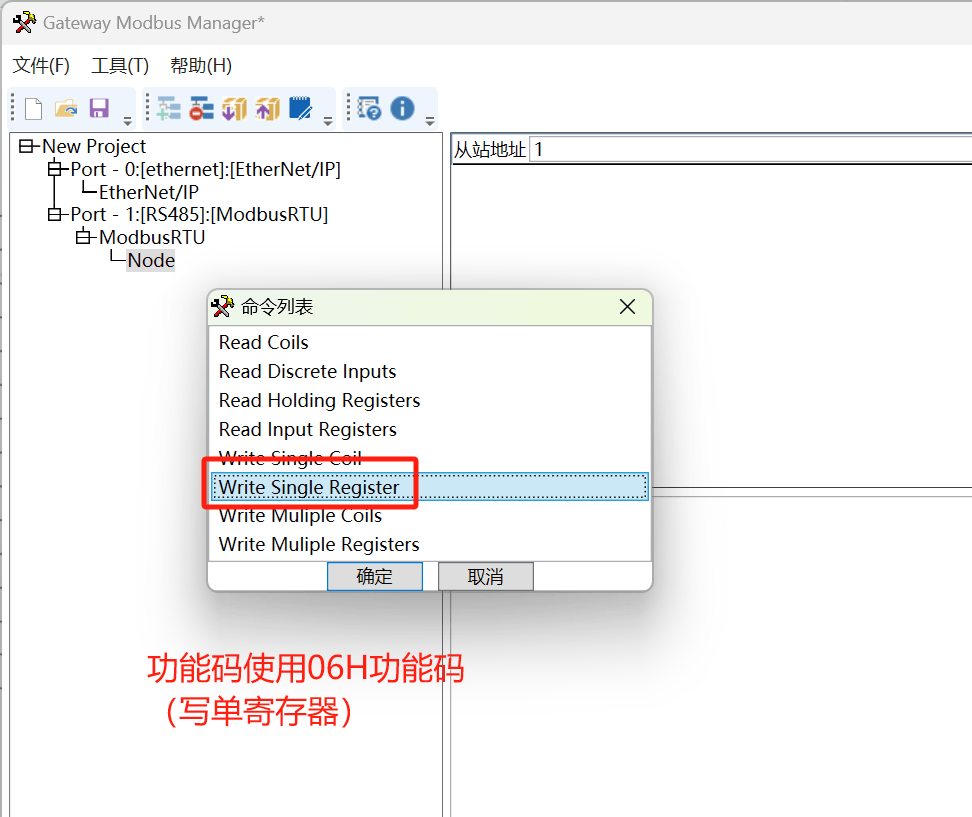

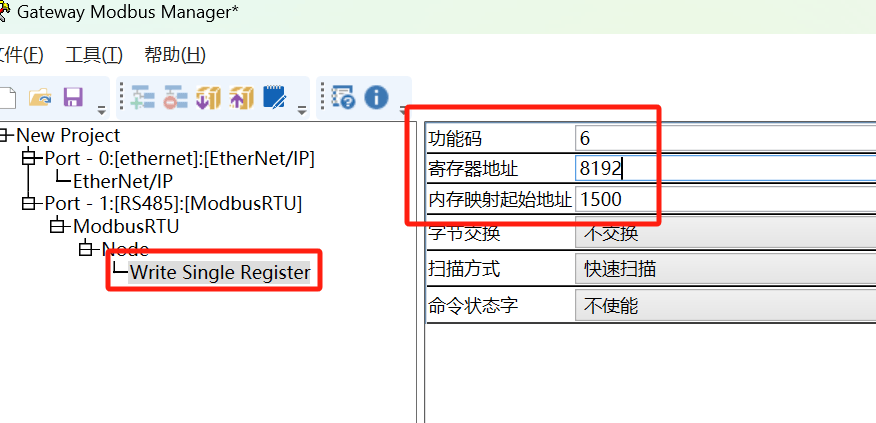

將參數寫入到網關配置軟件,功能碼使用06功能碼
填寫寄存器地址8192和8193

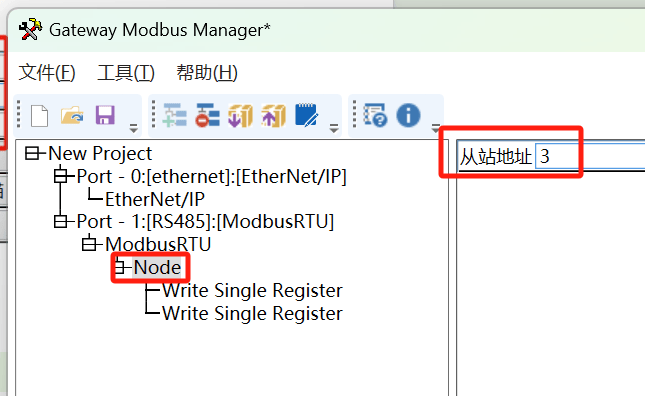

從站地址卻認為3
完成后將配置下載進網關即可正常工作。
