      開疆智能Ethernet/IP轉Modbus網關連接施耐德ATV320變頻器配置案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-06-07 10:46 ? 次閱讀

      本案例是通過開疆智能Ethernet轉modbus網關連接施耐德ATV320變頻器的配置案例。具體步驟如下。


      配置步驟：

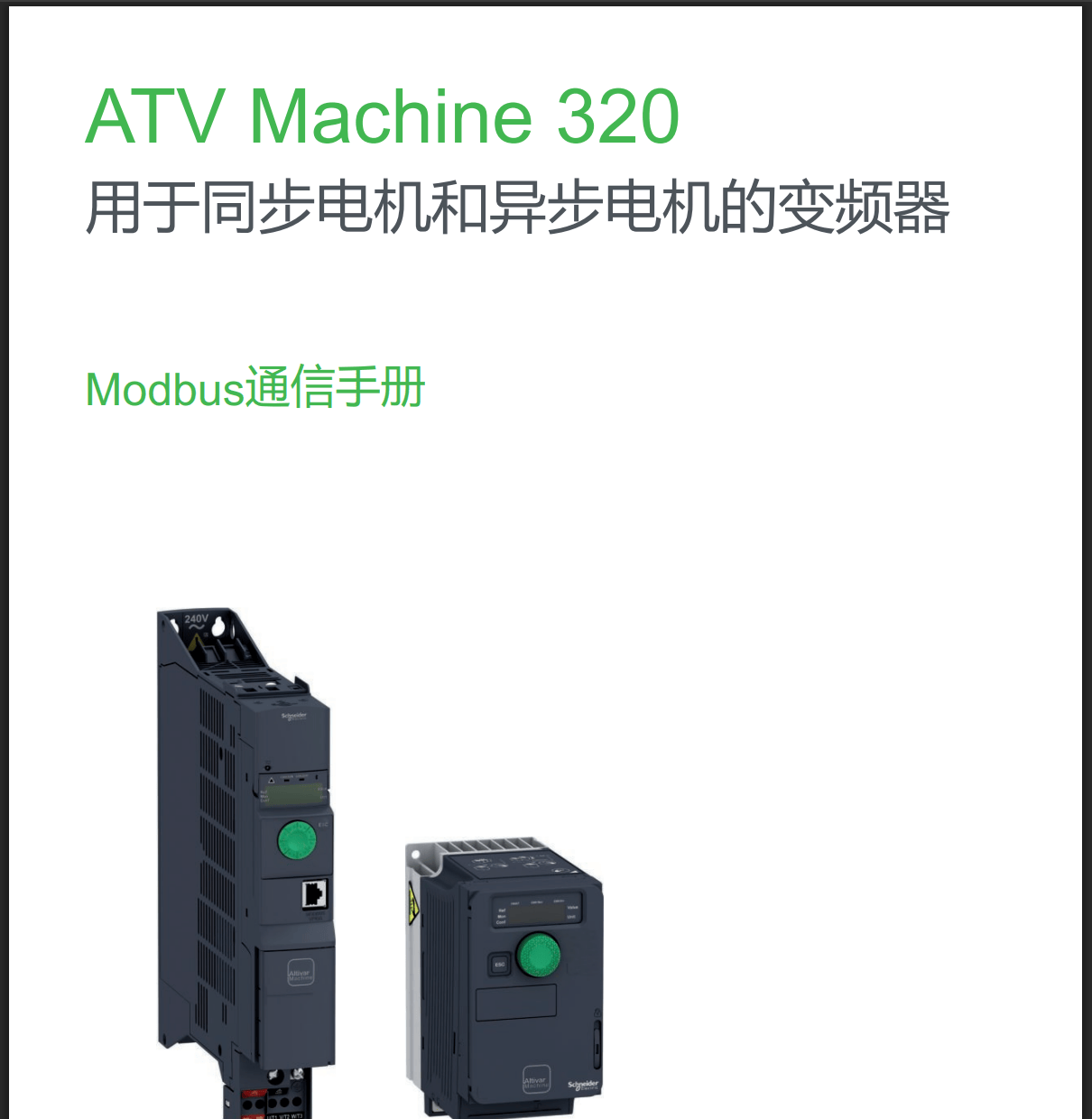

      首先打開變頻器的配置手冊，配置變頻器相關參數。

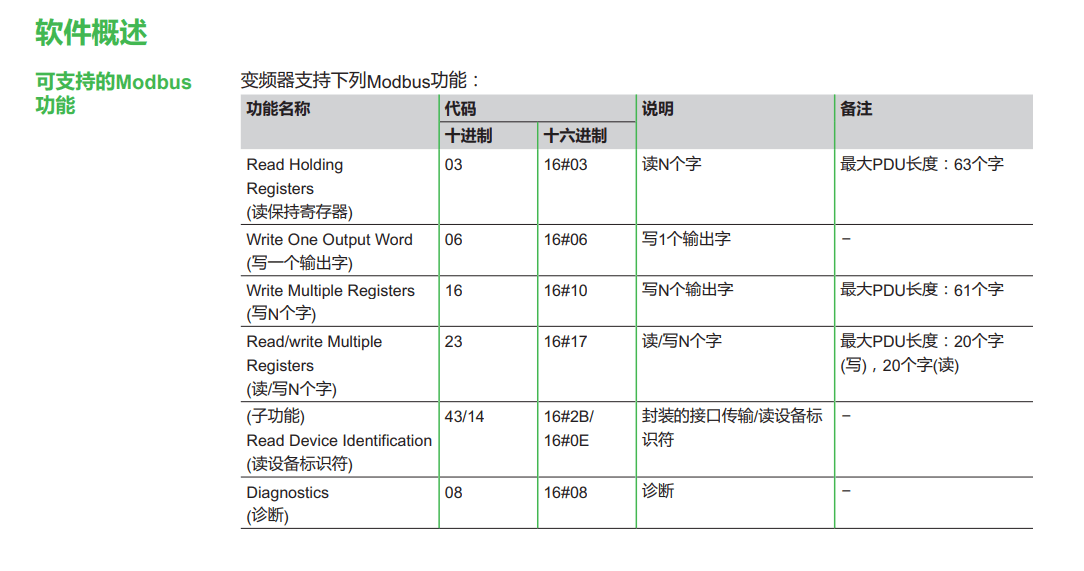

      從手冊中可以看到，我們可以用到03/06/16三個功能碼

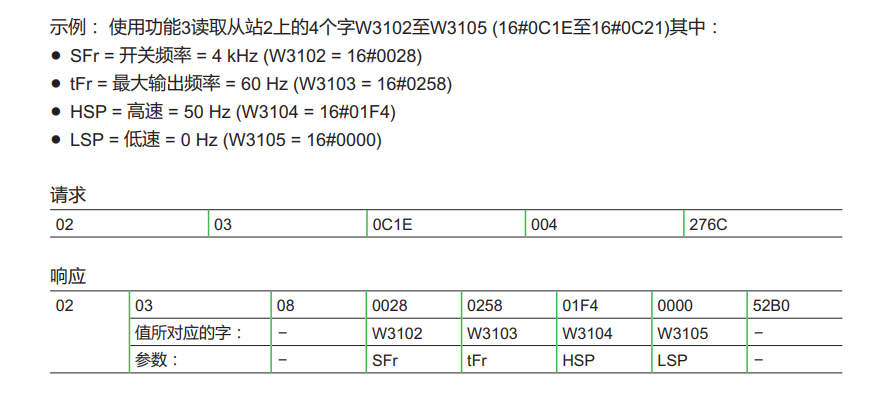

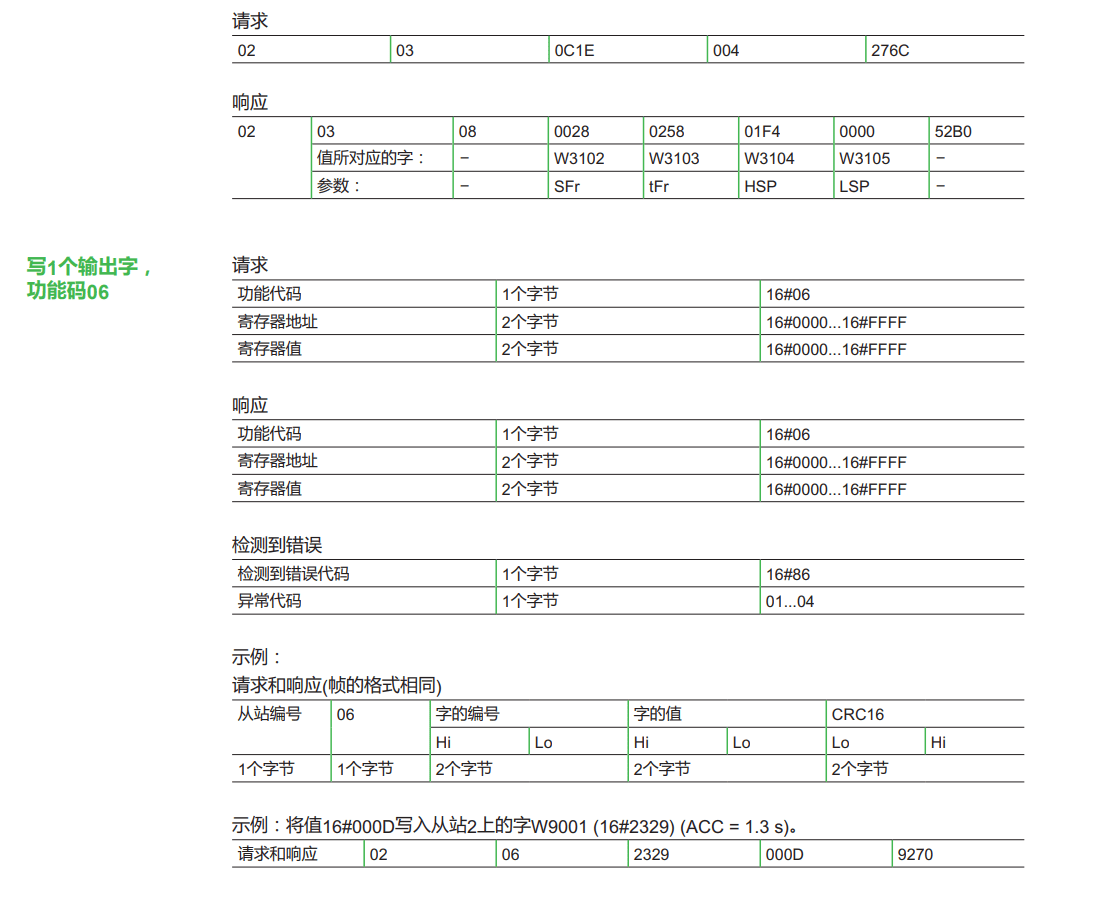

      從范例上可以看到如下數據站地址：02功能碼：03寄存器地址：0C1EHex（3102Dec）寄存器數量：4

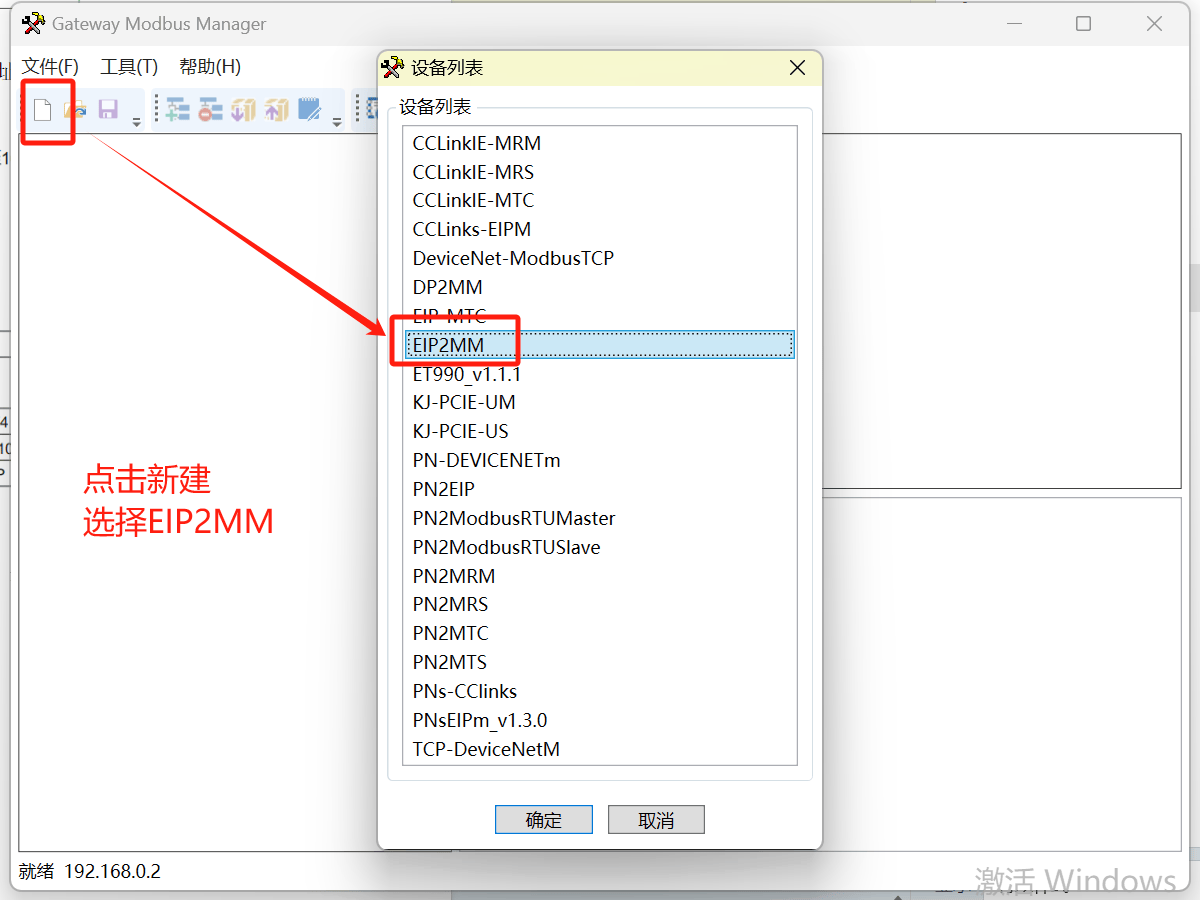

      記住參數后打開網關配置軟件“Gateway Configuration Studio”并新建項目。

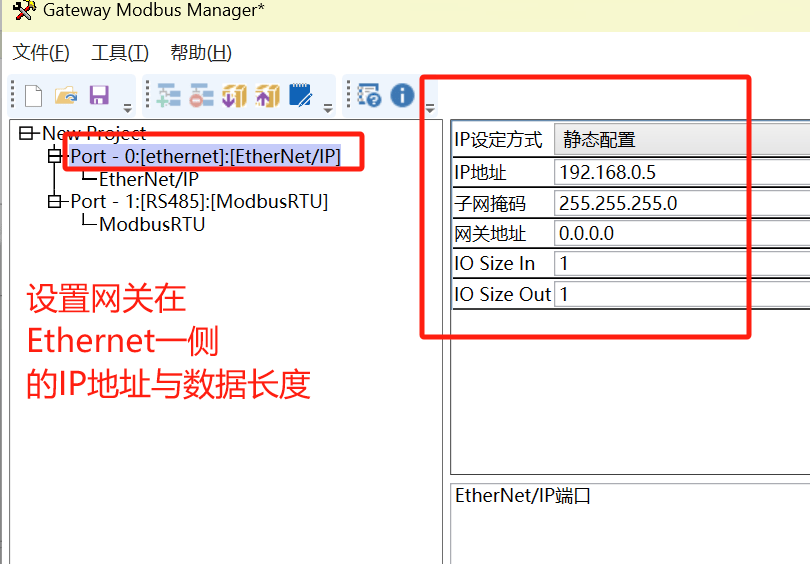

      設置網關在Ethernet一側的IP地址與輸入輸出的數據長度。

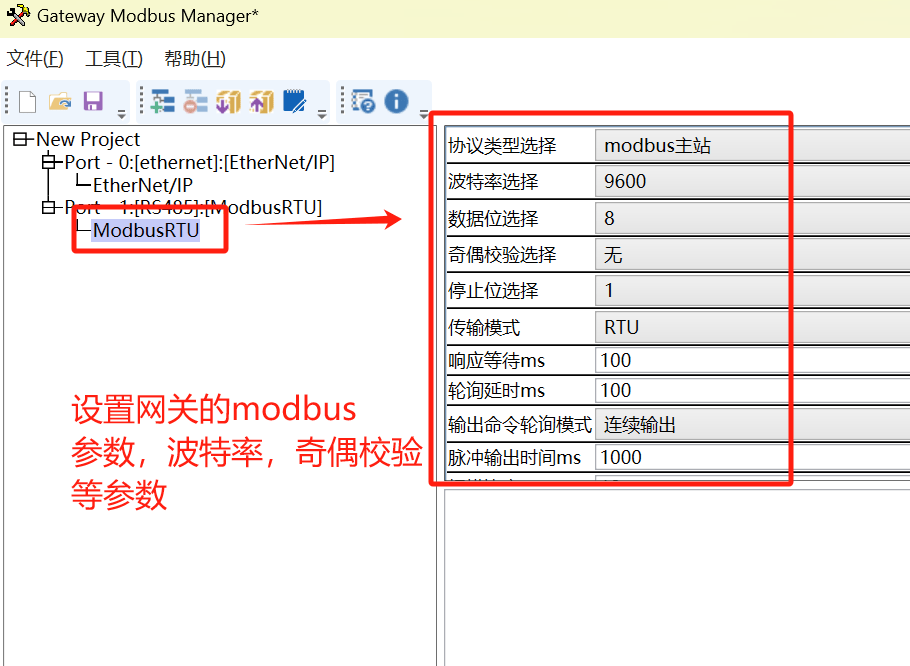

      設置網關的modbus參數，如波特率，奇偶校驗超時時間等。

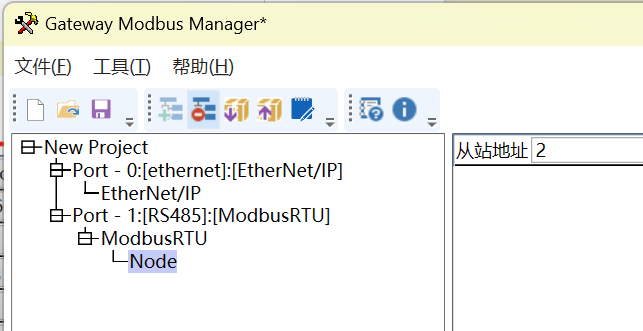

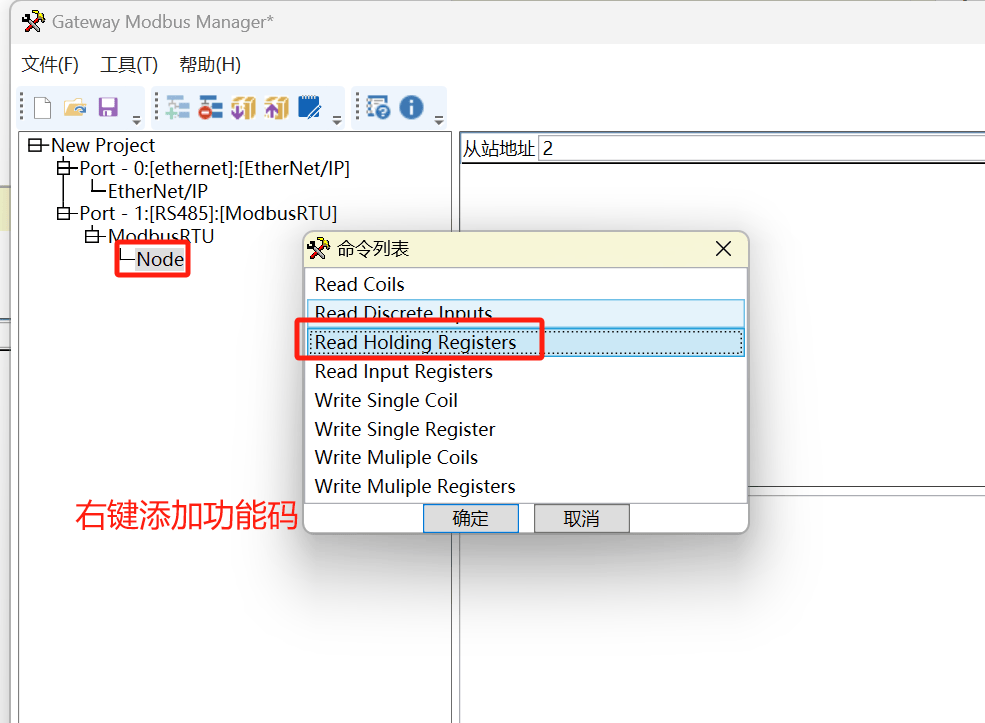

      添加從站地址以及對應功能碼

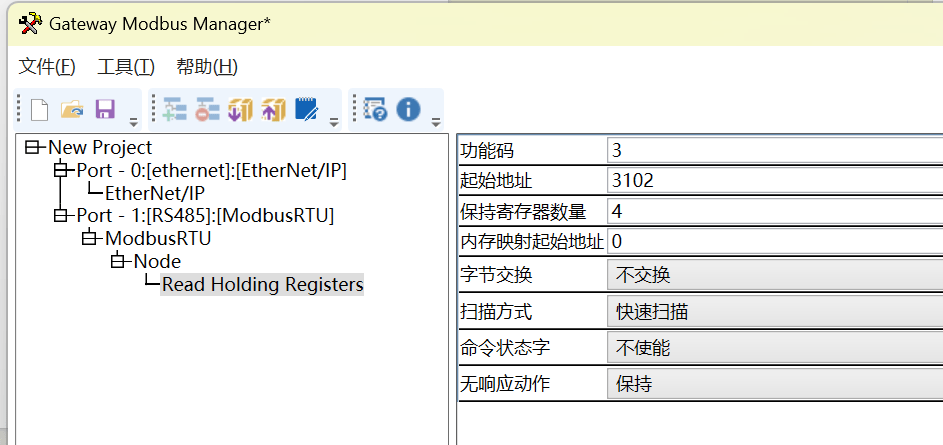

      填寫寄存器地址3192及數量4


      寫功能同理，寄存器地址為9001，由于06功能碼是寫單寄存器，所以不用考慮寄存器數量。

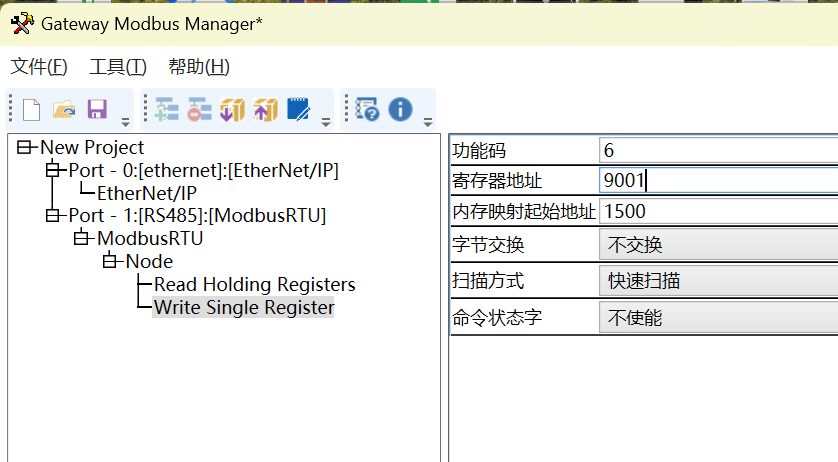

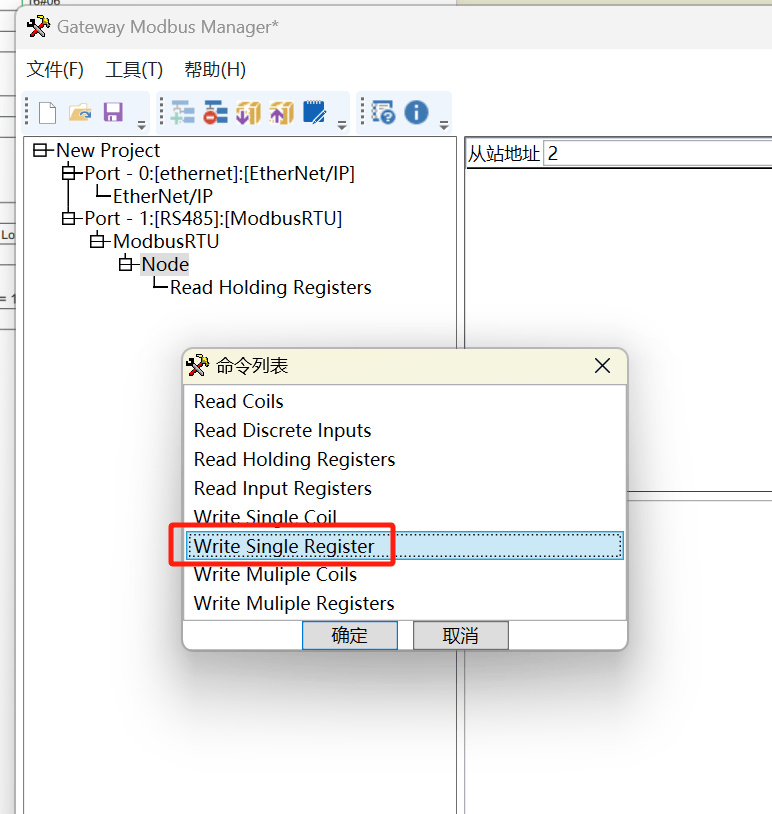

      廢止一個新功能碼06H


      填寫地址9001


      到此網關部分配置完成，將配置下載進網關即可。

      Ethernet/Ip組態

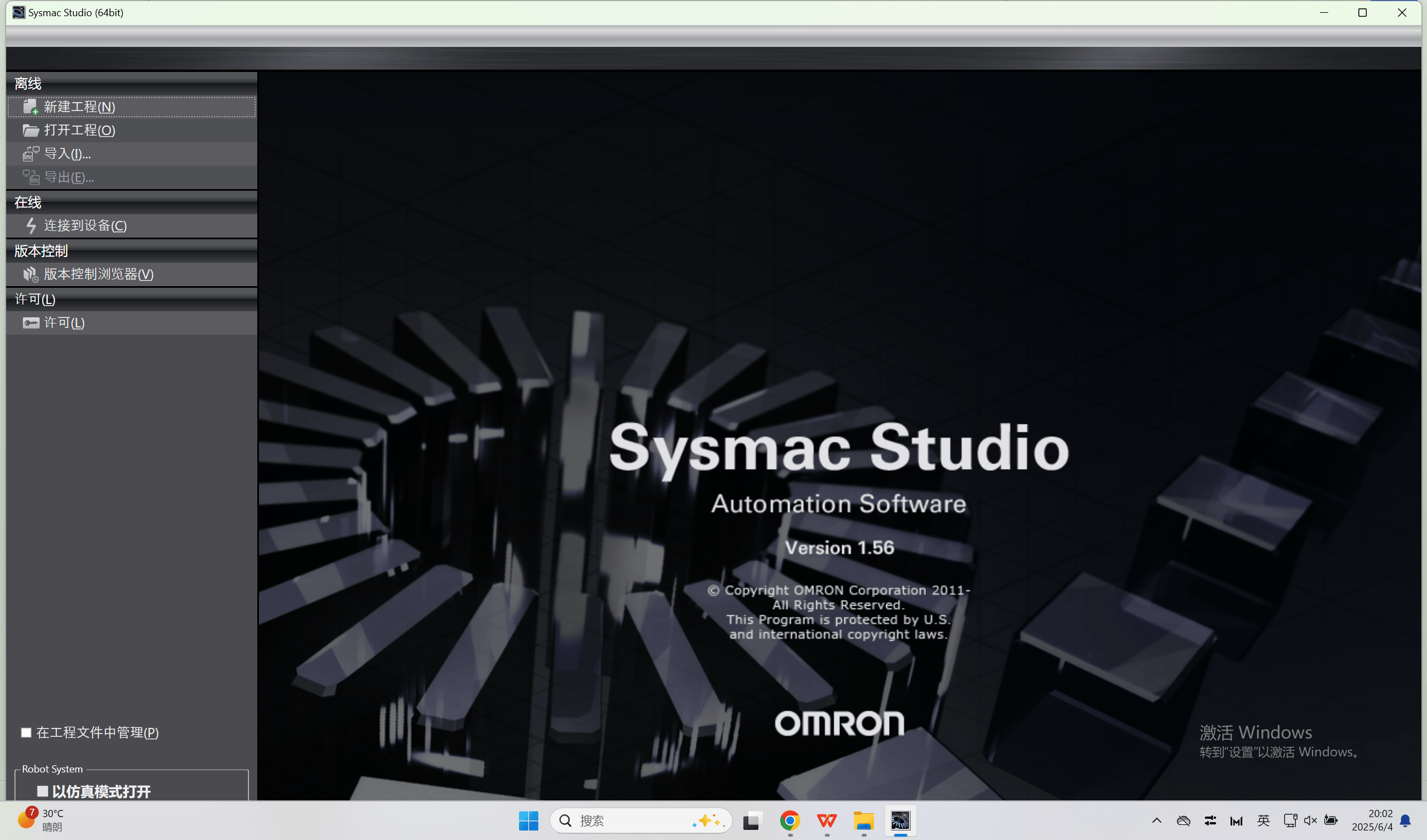

      打開主站組態軟件“Sysmac Studio”并新建項目。

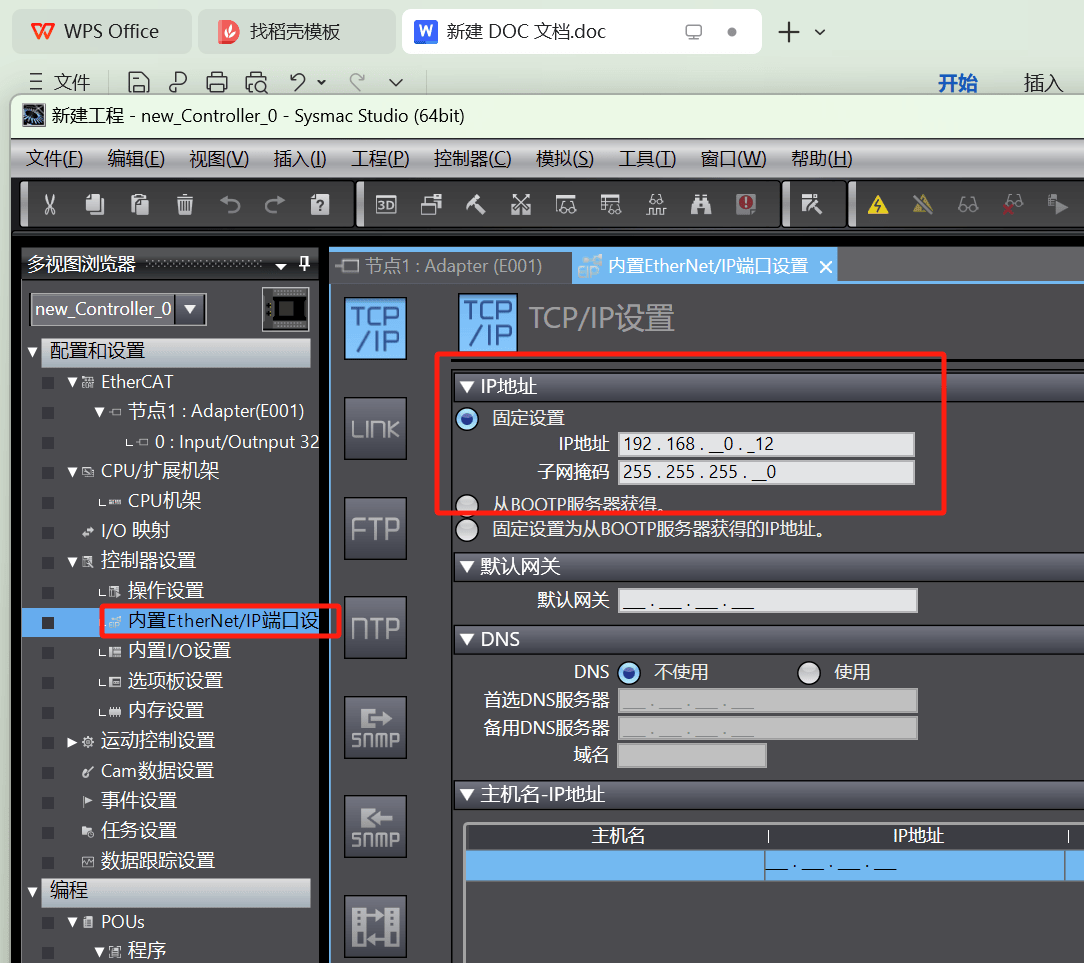

      設置PLC的IP地址

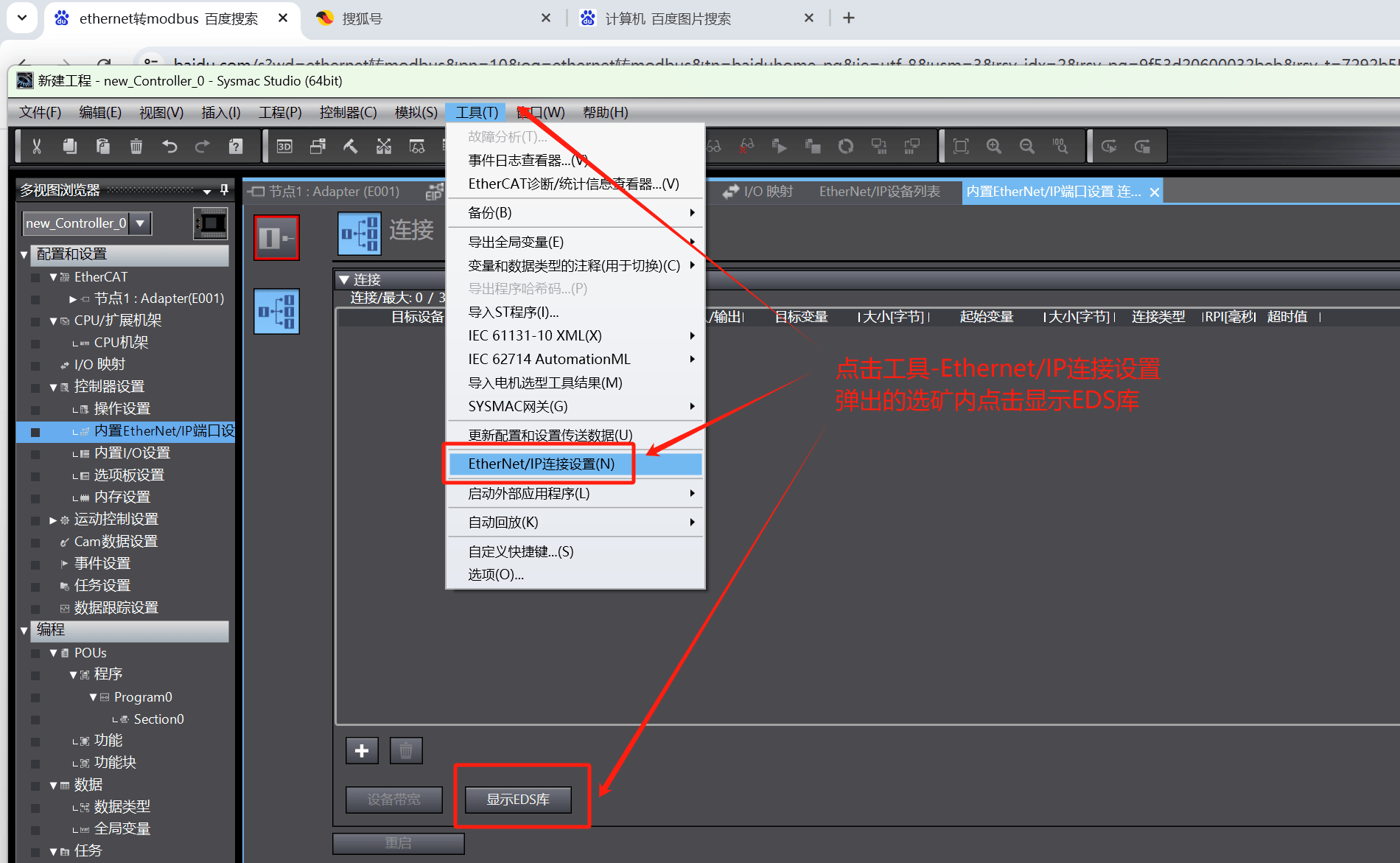

      點擊工具-Ethernet/IP連接設置，在彈出的選個框內選擇顯示EDS庫

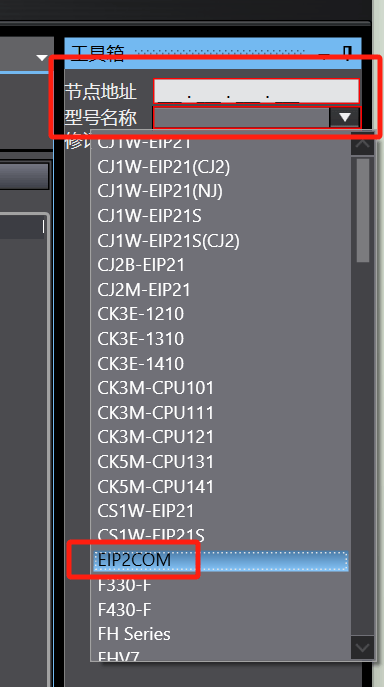

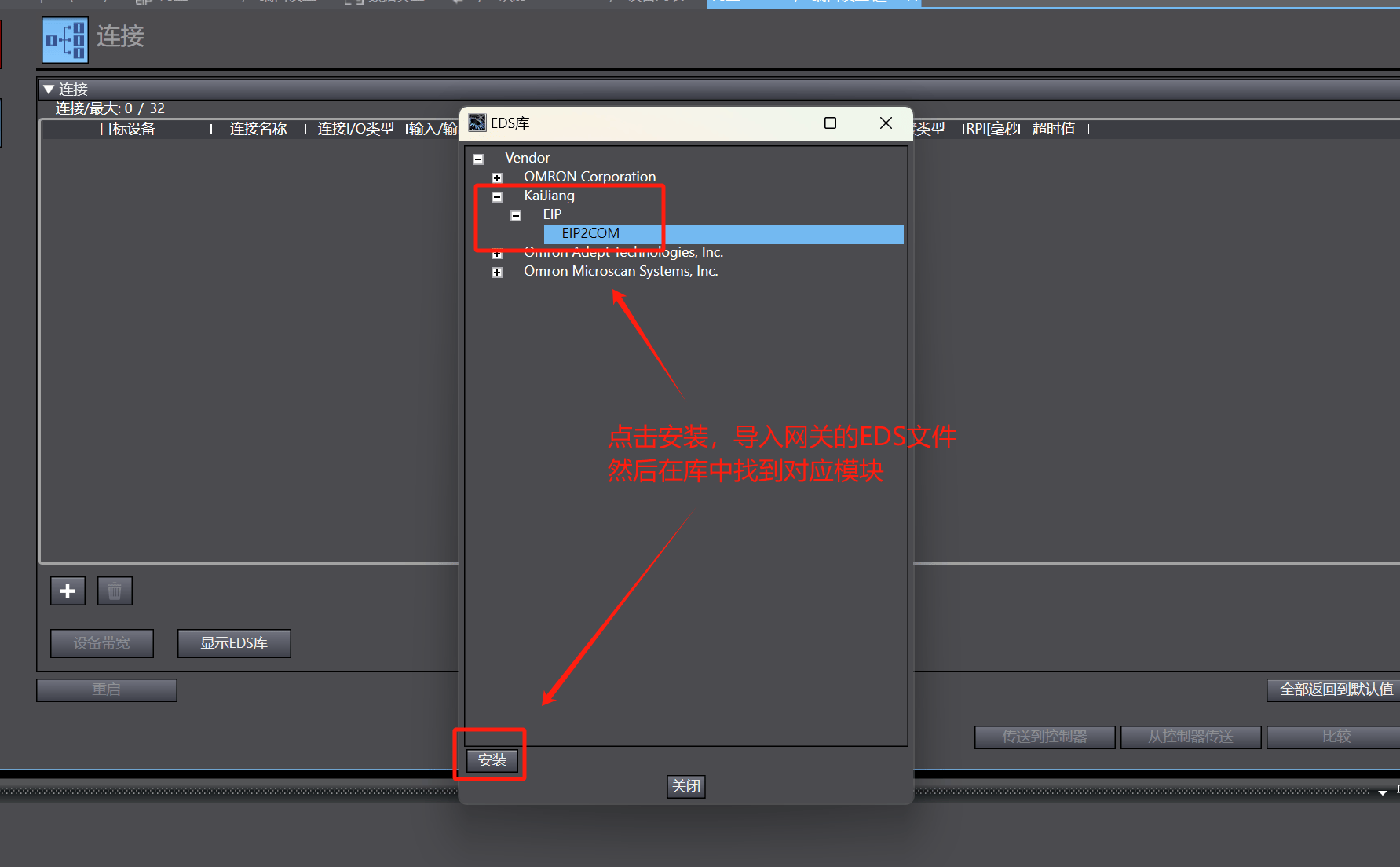

      開始安裝網關EDS文件，并在完成后選擇對應模塊。

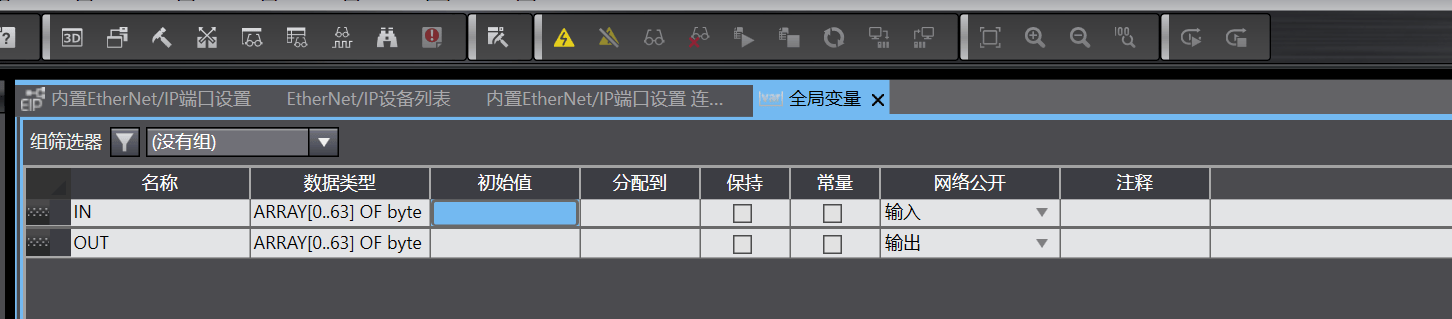

      添加全局變量并關聯


      在PLC組態軟件的Ethernet/IP端口設置中將全局變量關聯至網關組態。

      配置完成后將組態下載到歐姆龍PLC即可。

      到此完整配置結束，觀察網關指示燈正常工作即可。
