本案例是通過Ethernet轉Modbus網關將皮帶秤數據接入到羅克韋爾1769L32E型PLC中。
首先進行ABB PLC的設置
1, 運行 RSLogix 5000 程序加載Ethernet轉Modbus網關的EDS 文件:

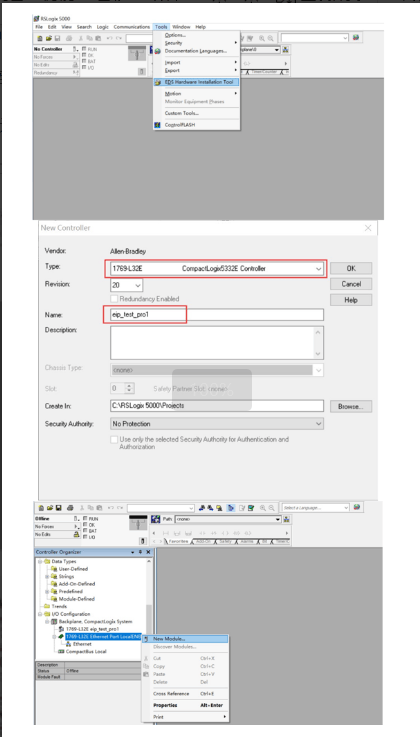

2,新建工程并添加PLC
3,New Module添加網關:

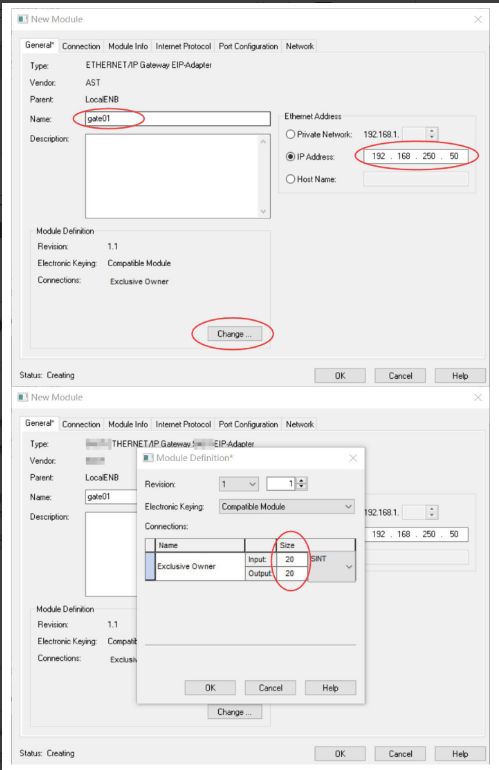

4,在“Name”中填入網關的名稱,在“IP Address”中填入網關的 IP 地址
5,點擊“Change”設置網關的輸入輸出數據長度。下圖舉例設置了 20 字節的輸入數據和 20 字節的輸出數據:
6,點擊菜單 Communications->Download,下載工程到 PLC 中:

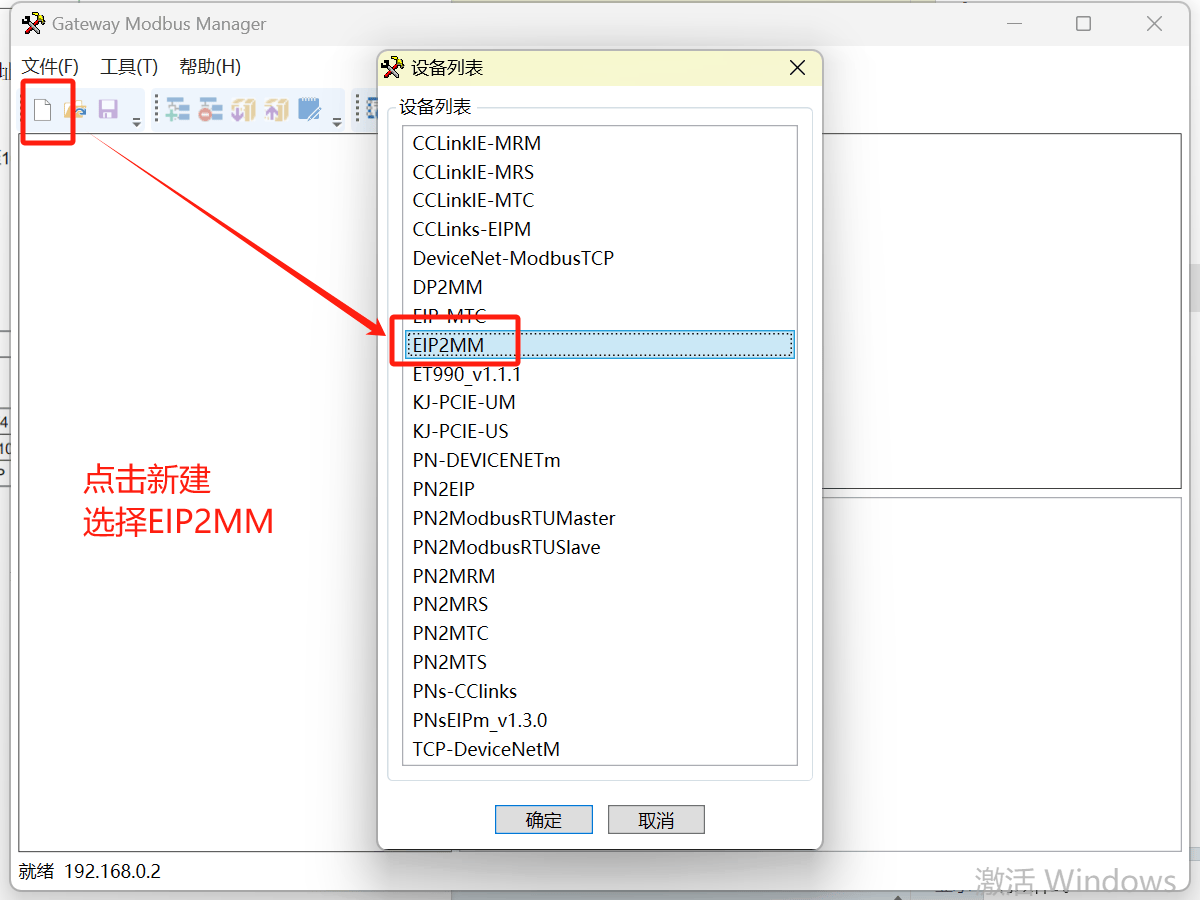

打開網關配置軟件“Gateway Configuration Studio”新建項目并添加模塊

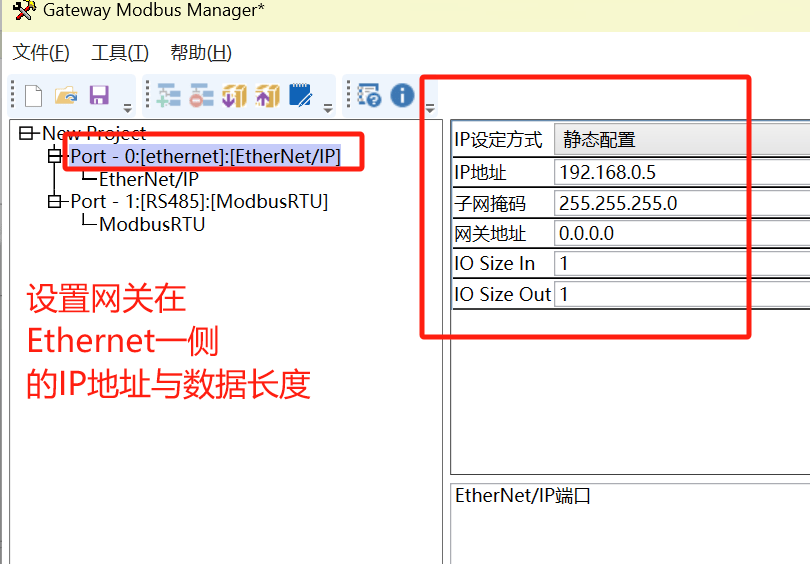

設置網關在Ethernet一側的IP地址與輸入輸出的數據長度。

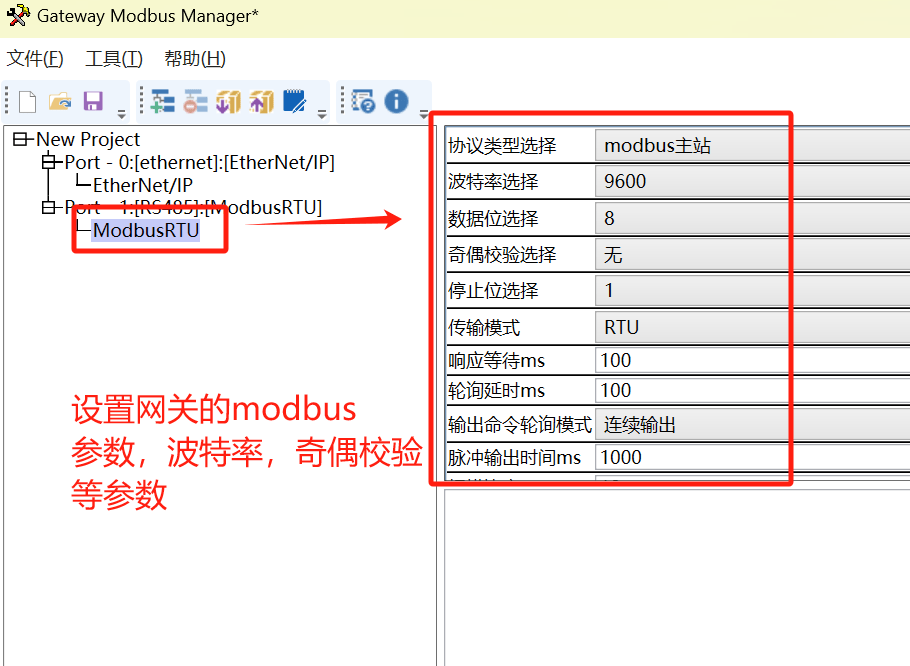

設置網關的modbus參數,如波特率,奇偶校驗超時時間等。

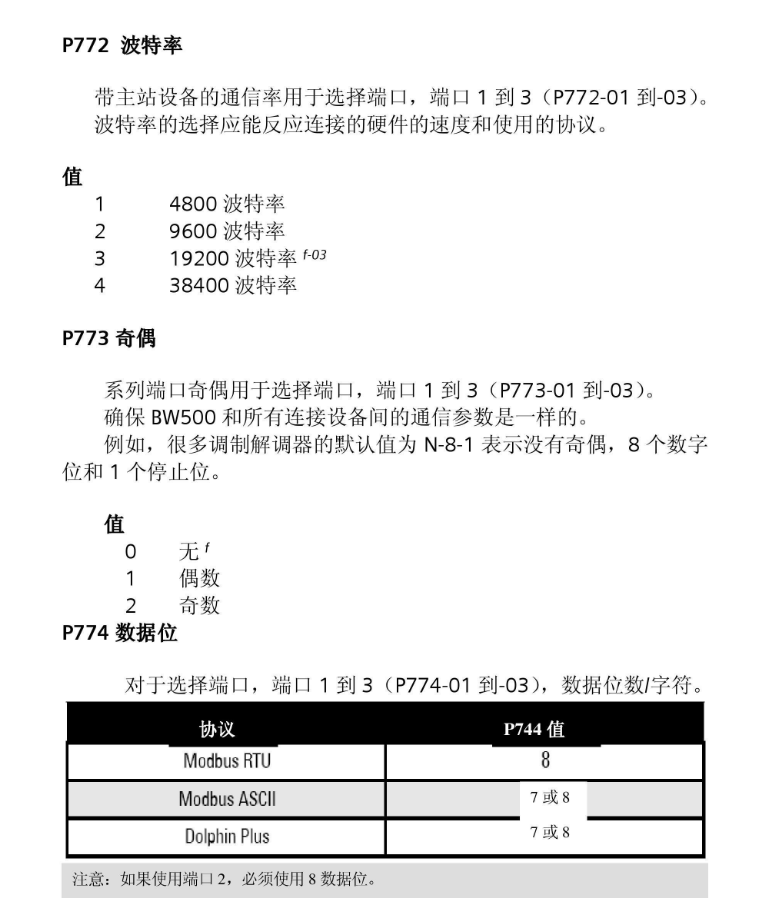

主從站的485總線參數設置要保持一致

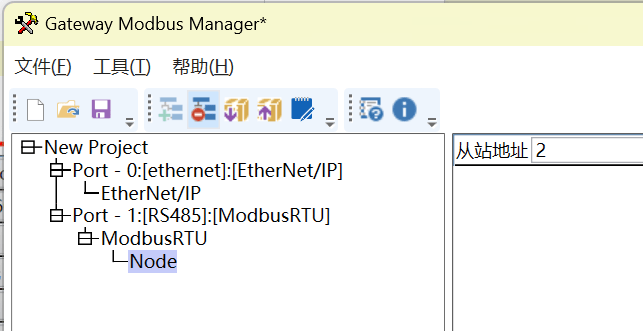

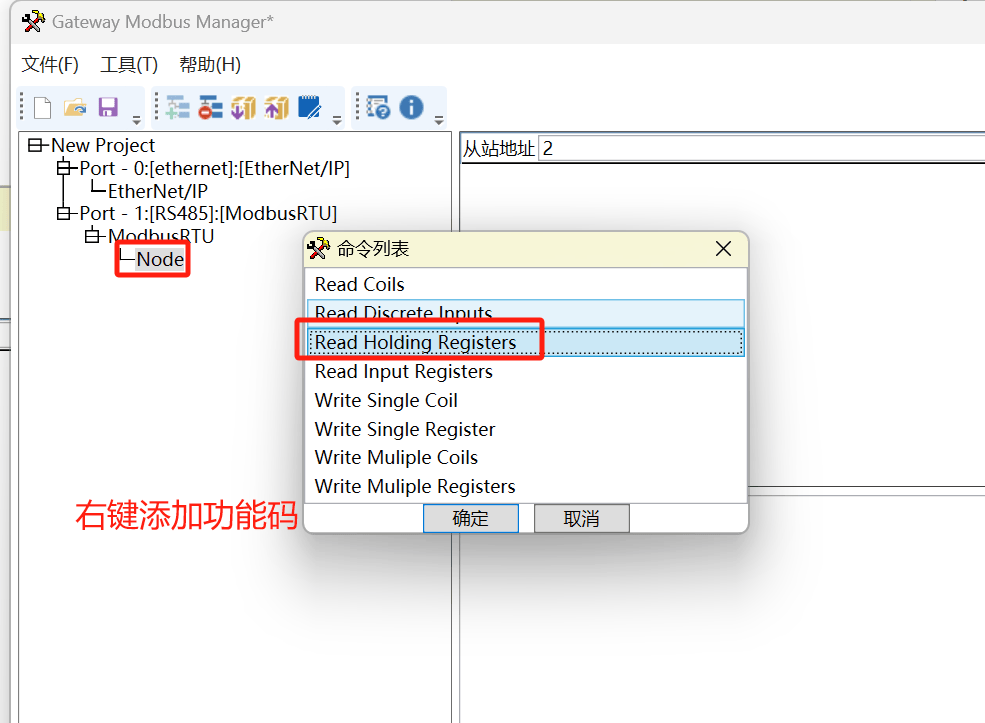

添加從站地址以及對應功能碼

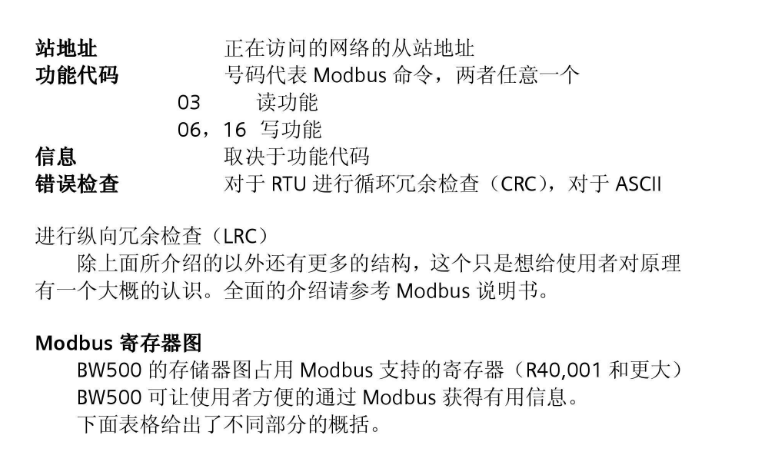

通過從站設備手冊可得知設備支持03,06,16功能碼,這里我們以03功能碼為例

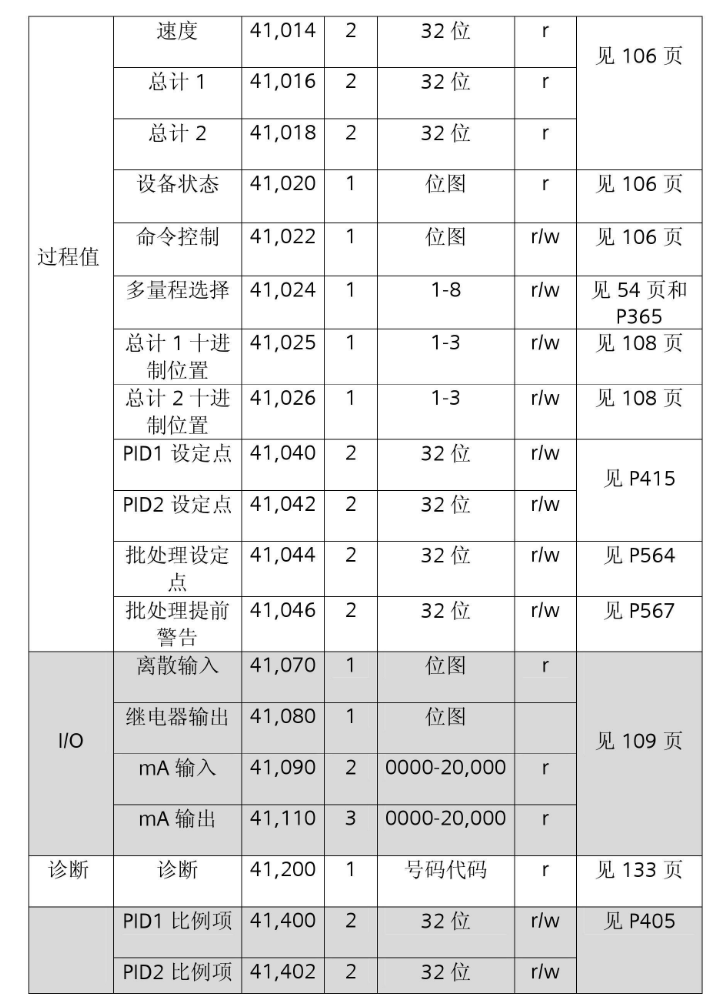

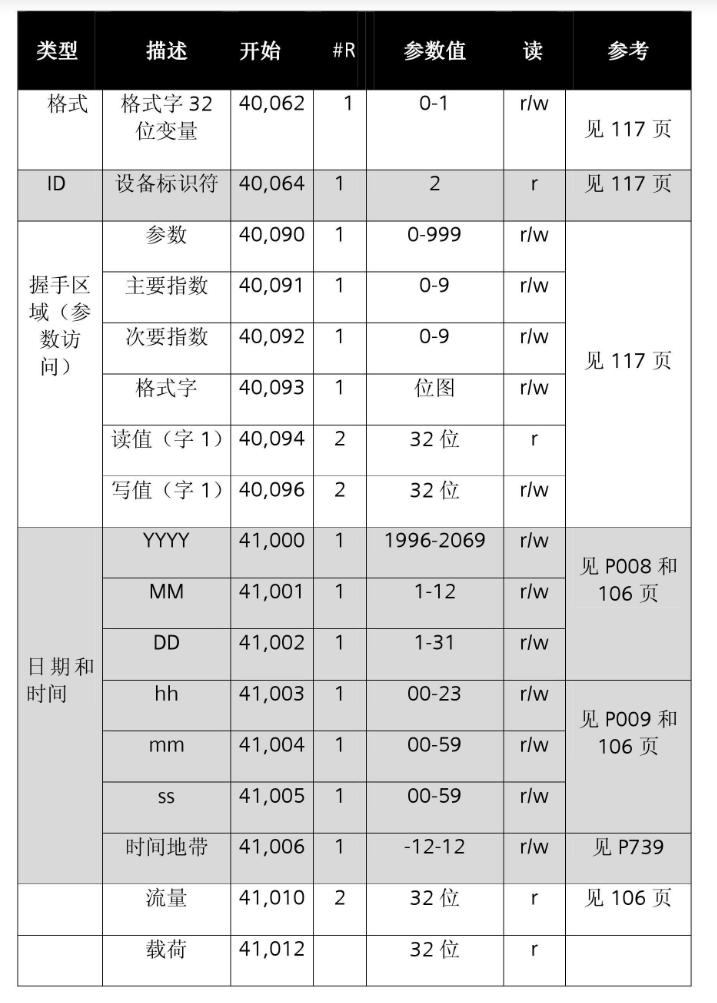

查看從站Modbus的地址表,

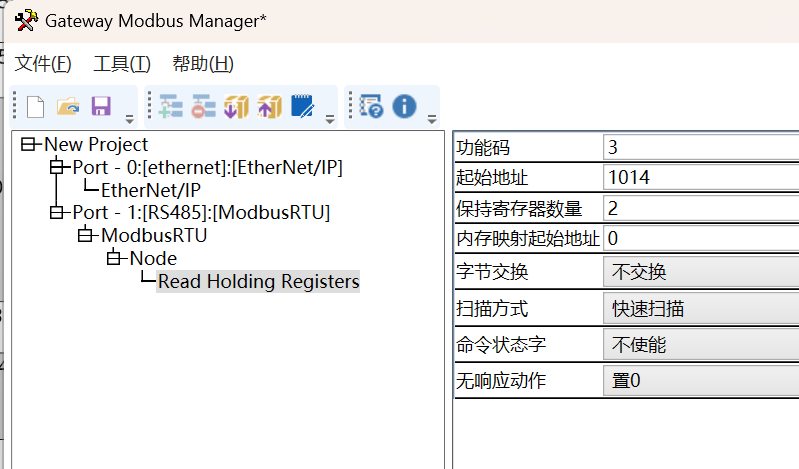

比如想讀取寄存器41014的速度值,那么將參數進行如下填寫
如上圖中所示將1014填入起始地址區,由于該數據是4字節浮點數,所以寄存器數量為2
如果字節數順序不需要進行轉換那么字節交換處默認不交換即可。
把配置下載進網關,然后檢查485通訊配置,確認無誤后即可正常使用。
-
