本案例是將ModbusRTU協議的壓力傳感器數據上傳到歐姆龍PLC,由于PLC采用的是Ethernet/IP通訊協議,兩者無法直接進行數據采集。故使用開疆智能研發的Ethernet轉Modbus網關進行數據轉換。
配置過程
首先我們開始配置Ethernet/IP主站(如羅克韋爾,歐姆龍PLC等)

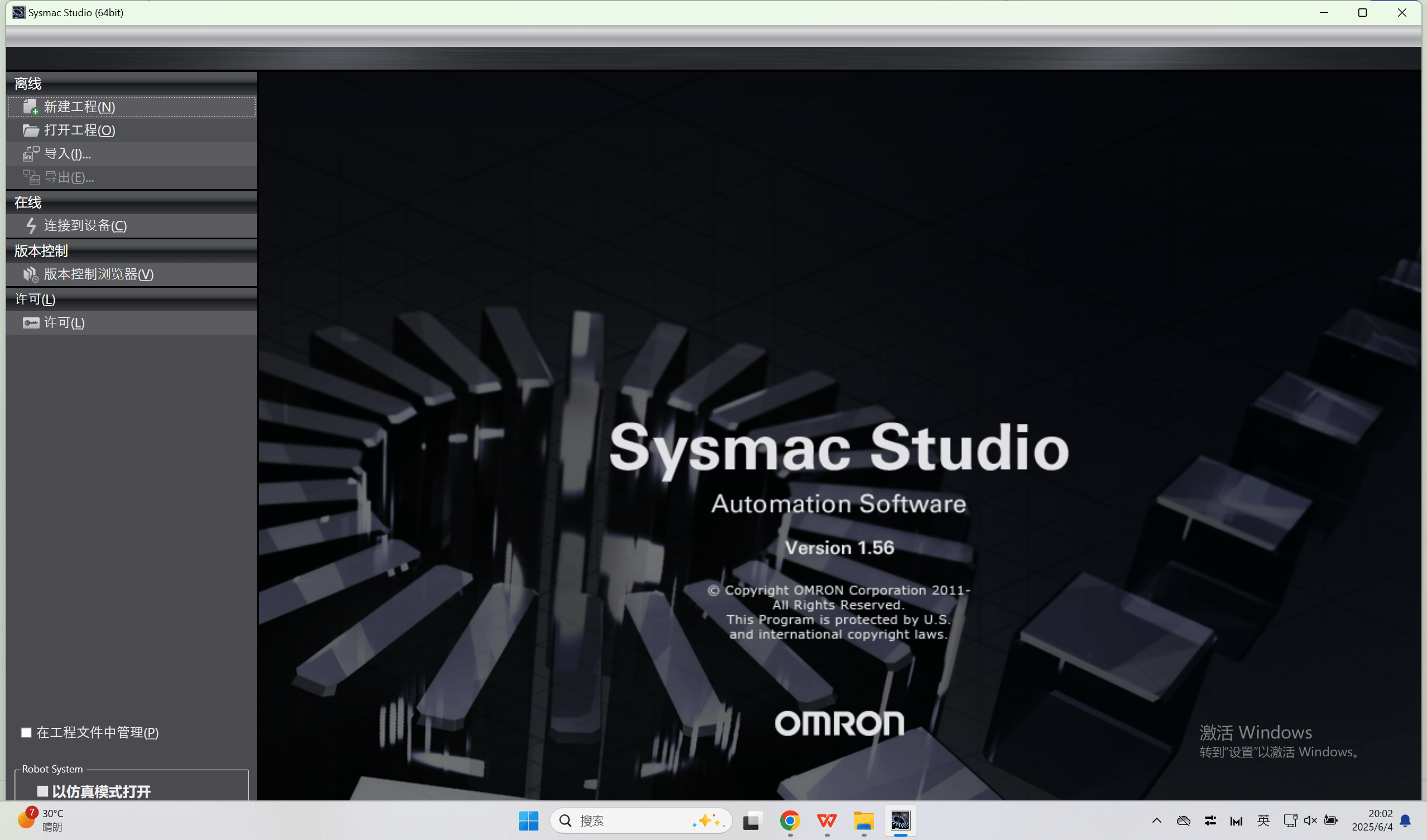

首先打開主站組態軟件“Sysmac Studio”并新建項目。

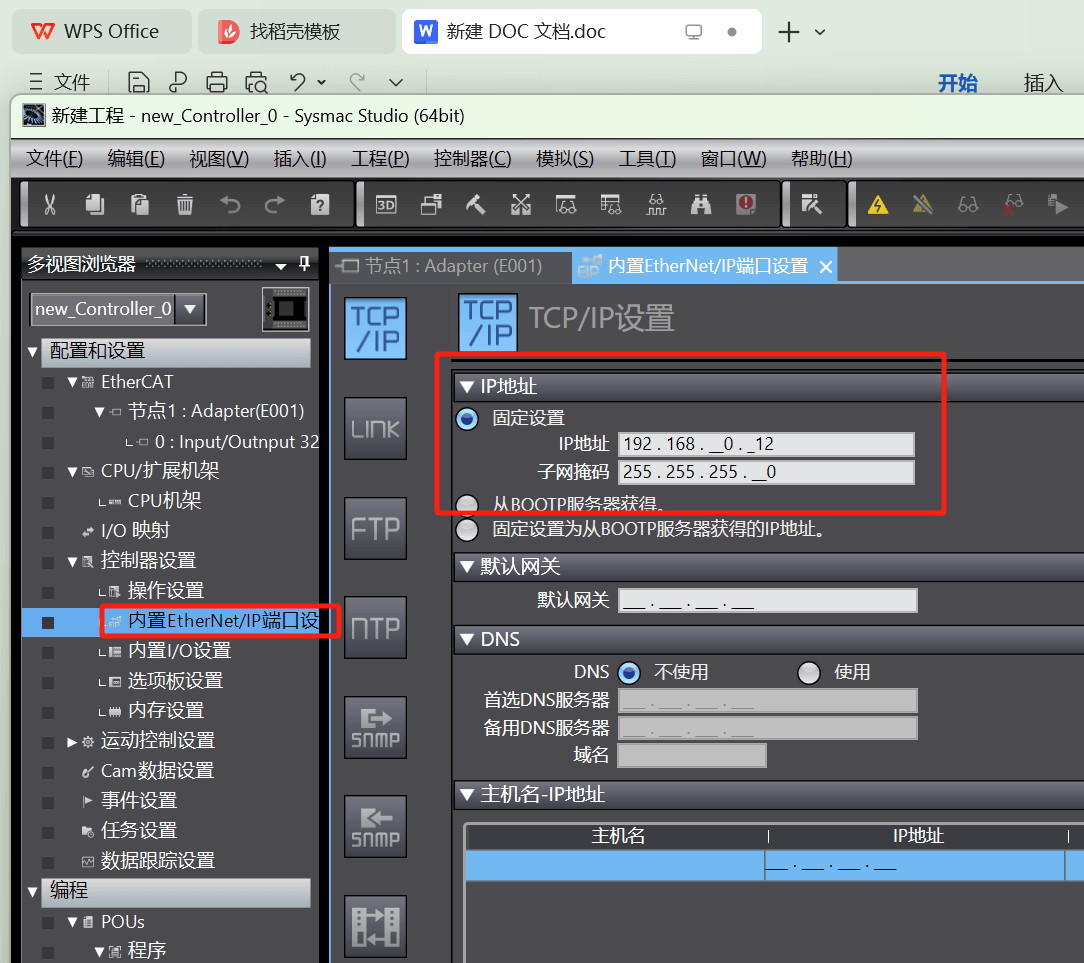

設置PLC的IP地址

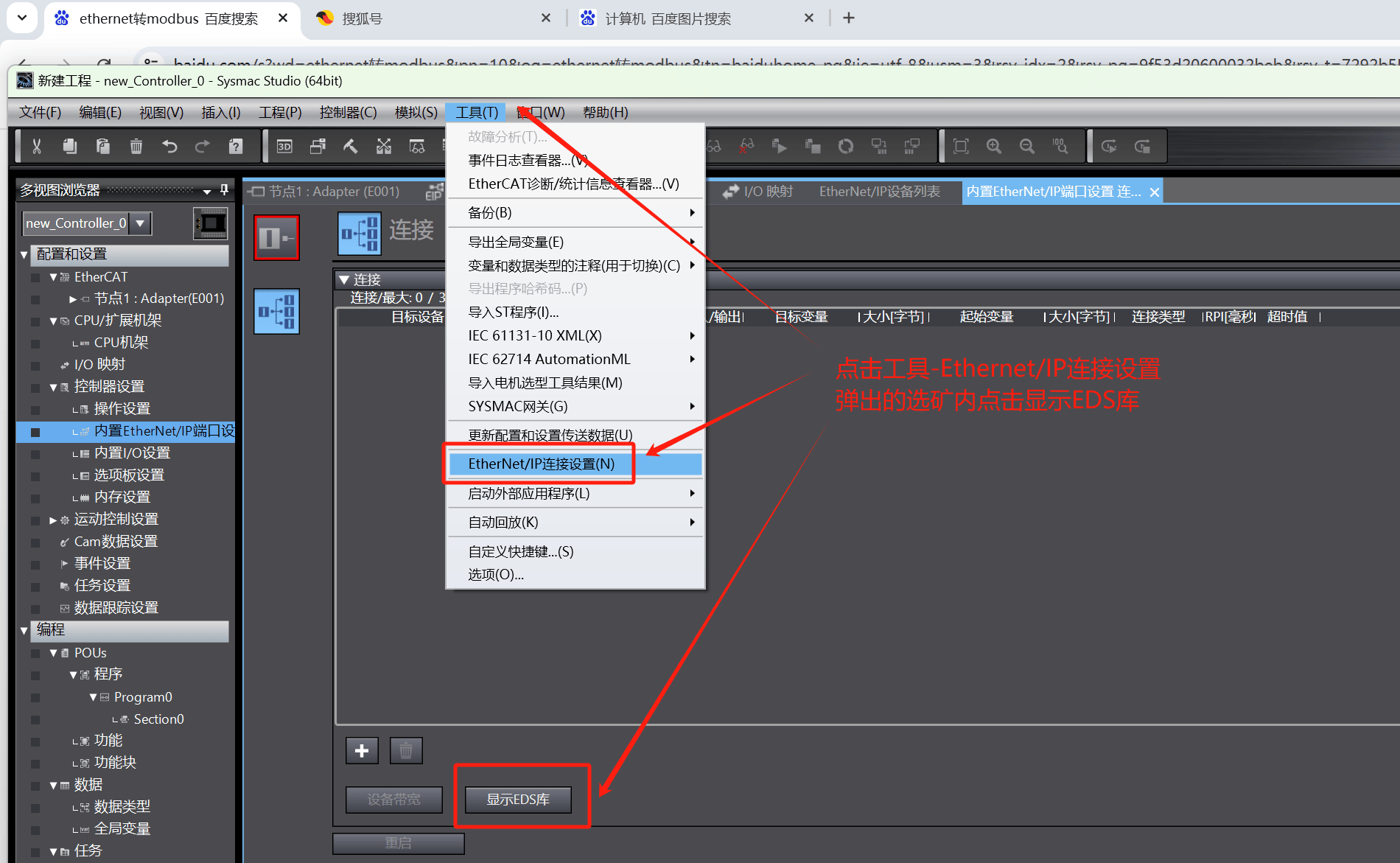

點擊工具-Ethernet/IP連接設置,在彈出的選個框內選擇顯示EDS庫添加網關eds文件

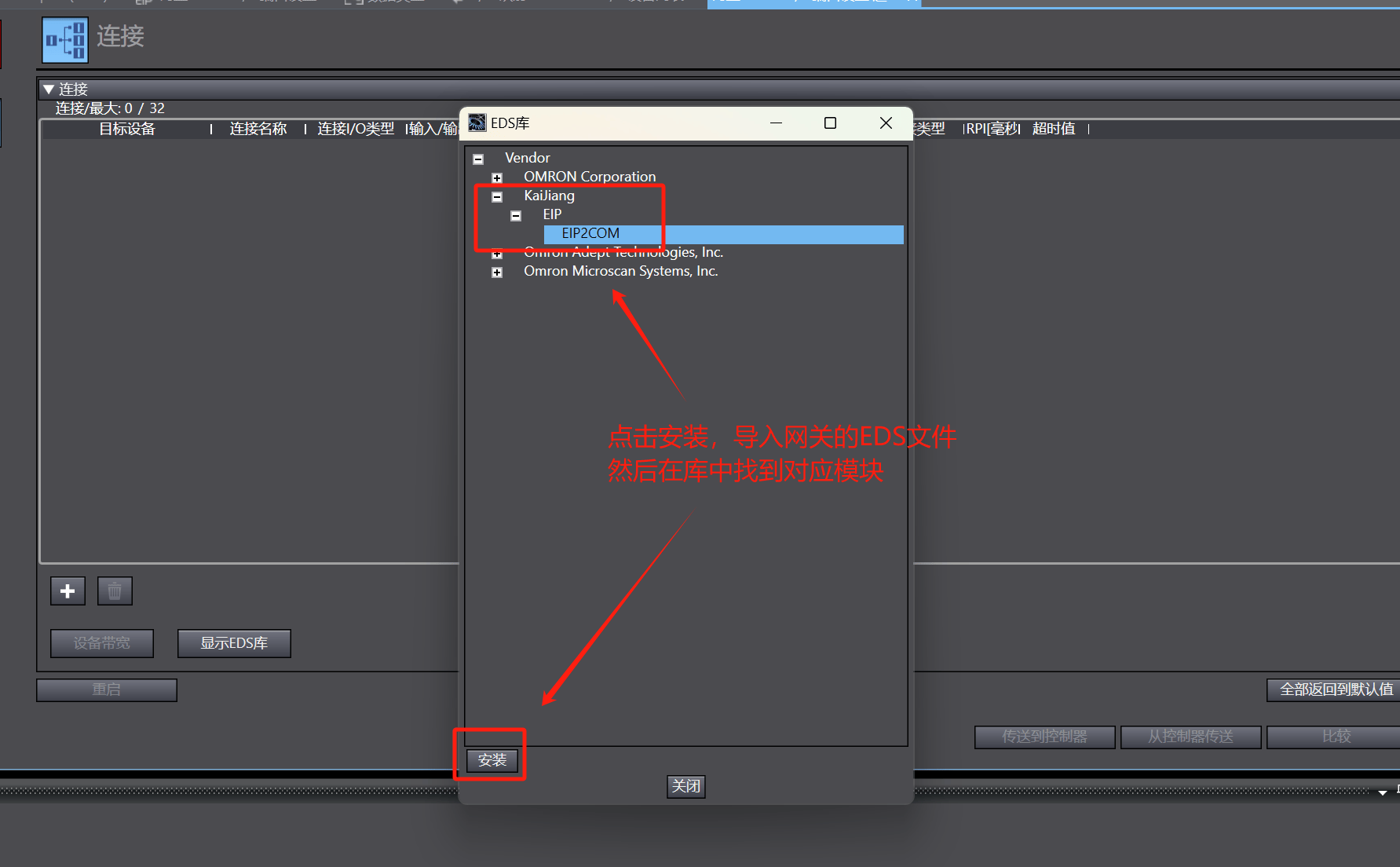

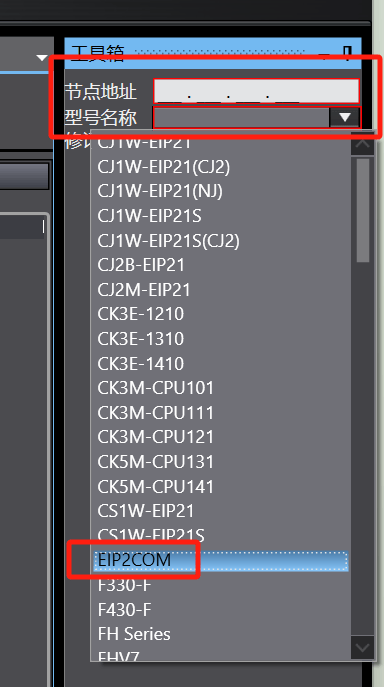

開始安裝網關EDS文件,并在完成后選擇對應模塊。EIP2COM
設置網關IP地址

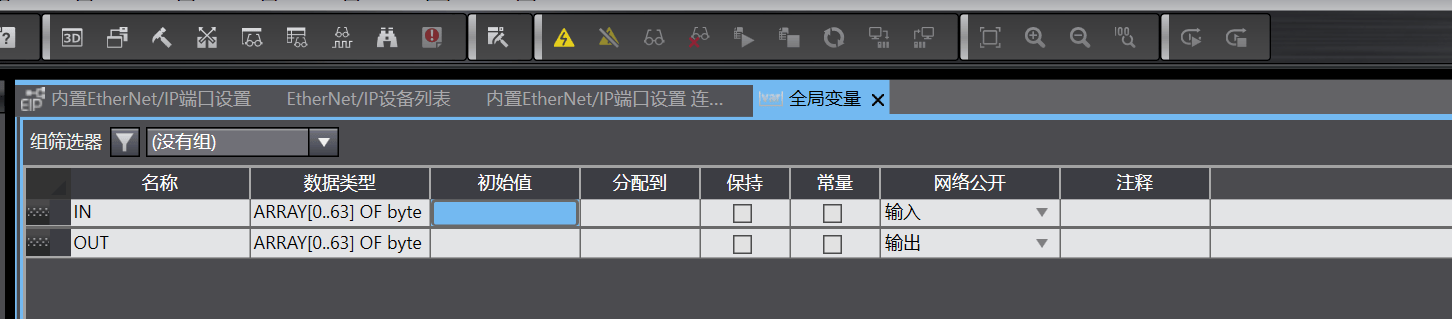

添加全局變量并關聯導入EIP組態配置
在PLC組態軟件的Ethernet/IP端口設置中將全局變量關聯至網關組態。
配置完成后將組態下載到歐姆龍PLC

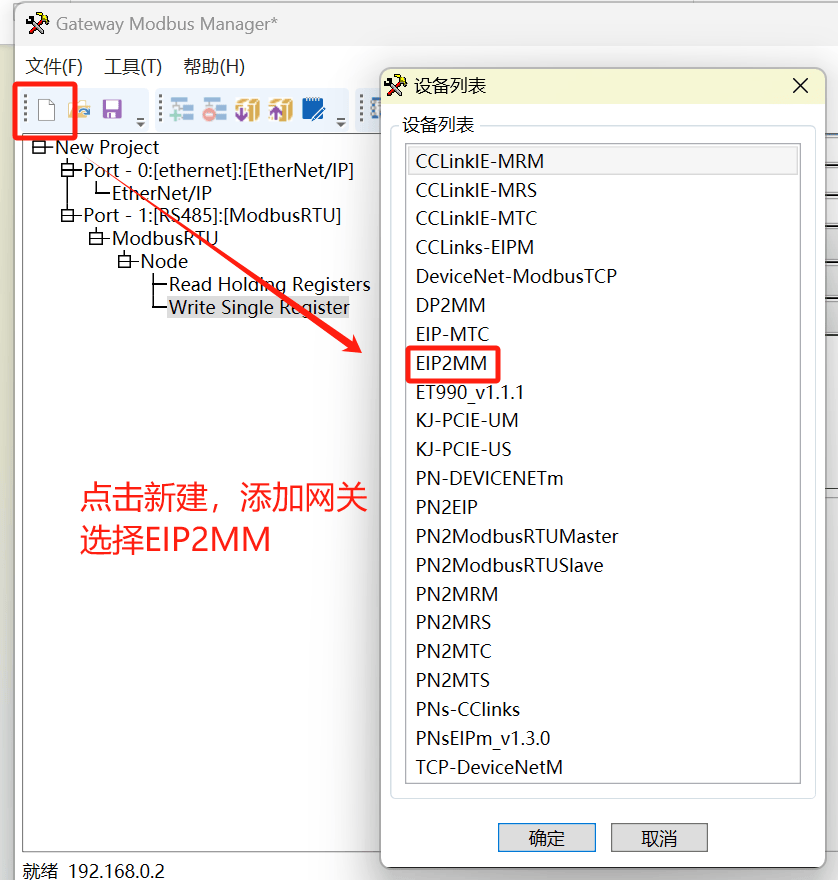

打開網關配置軟件并新建項目
先設置網關在Ethernet一側的IP地址以及數據轉換長度。

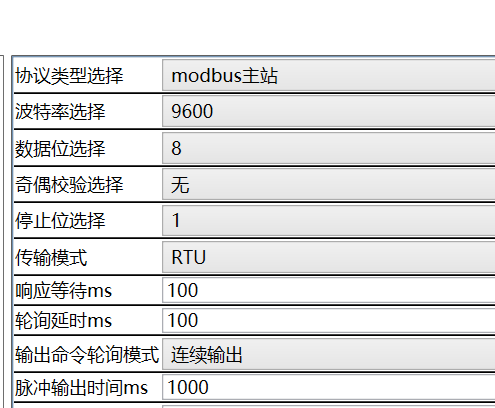

打開從站通訊手冊并設置網關與從站的Modbus參數如波特率偶校驗數據位(無校驗選8,有校驗選9)
這里以默認為例8個數據位1個停止位無校驗

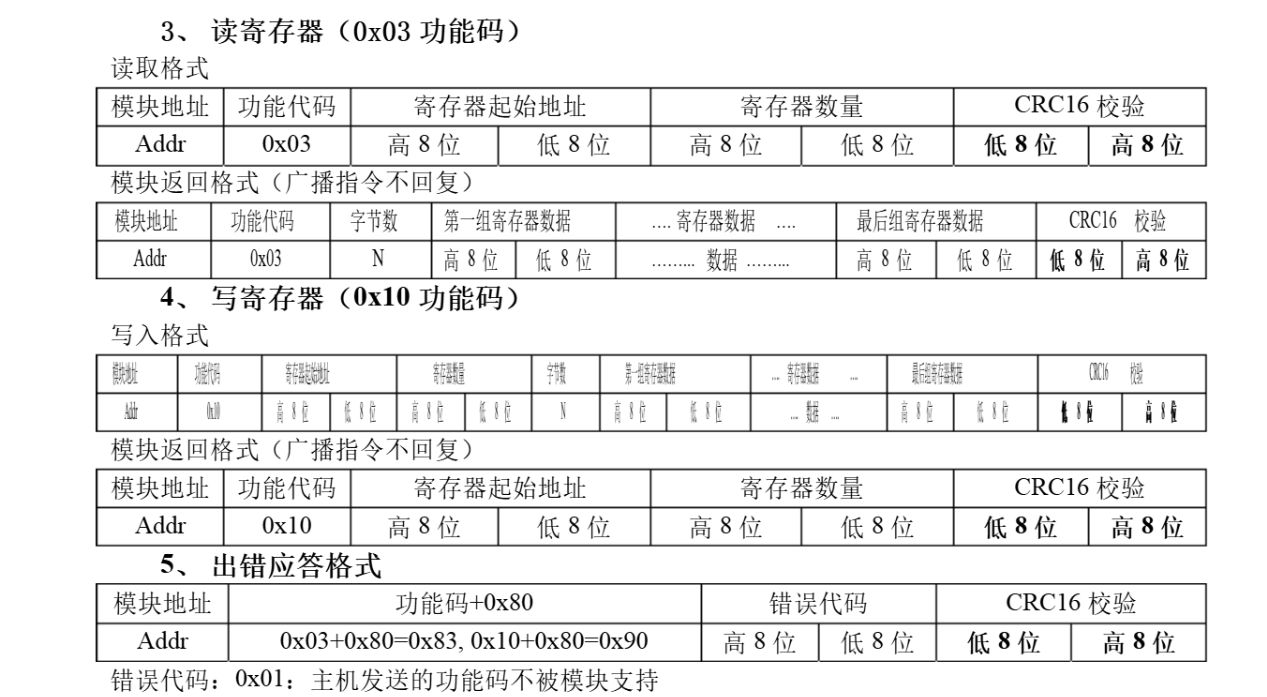

添加功能碼,從手冊上可看出功從站支持能碼為03和10功能碼
添加這兩個對應的功能碼,并填寫需要讀寫的寄存器地址

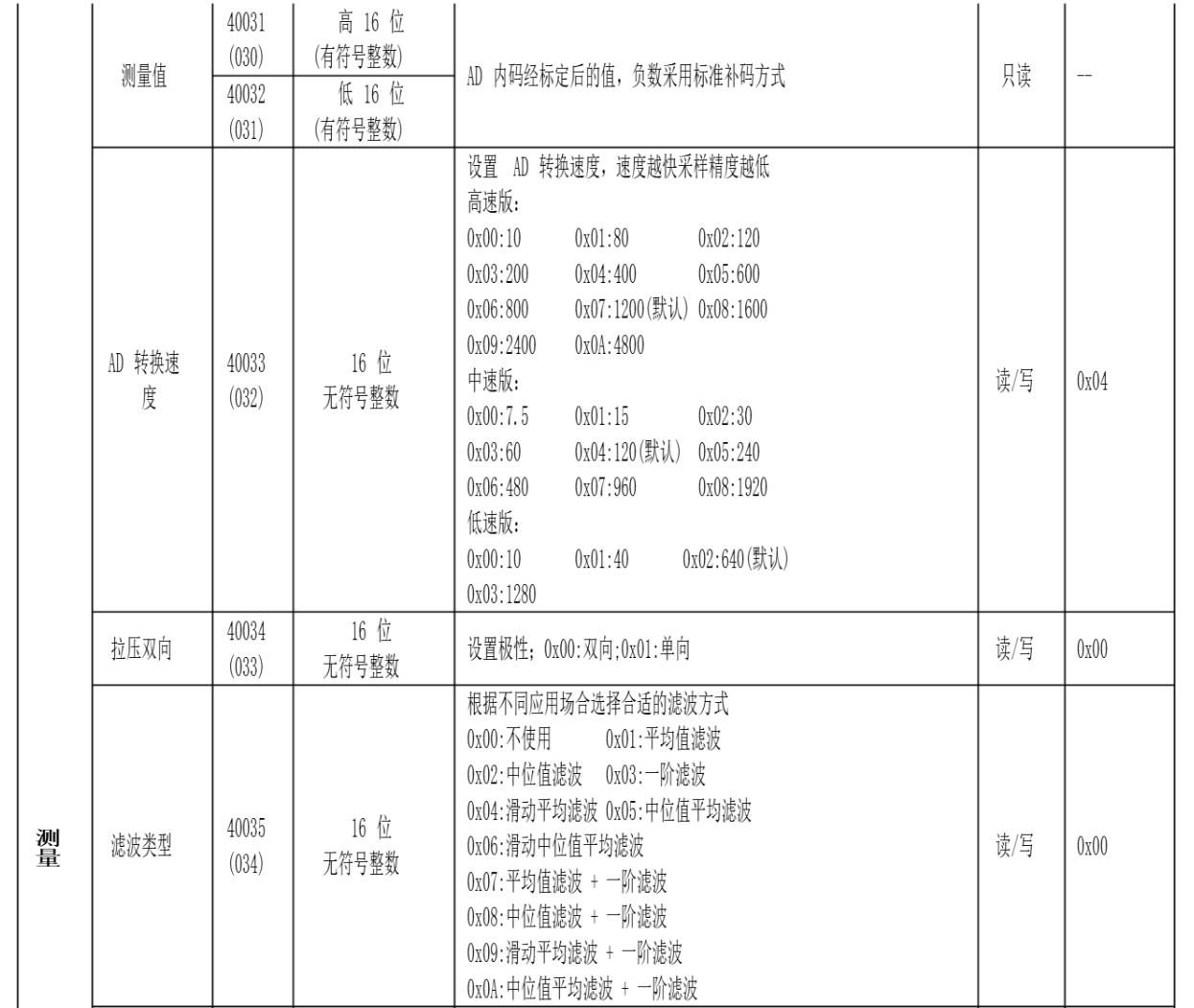

讀寫參數可對應從站手冊。
由于從站寄存器地址從1開始需要進行地址偏移,實際填寫地址要減1

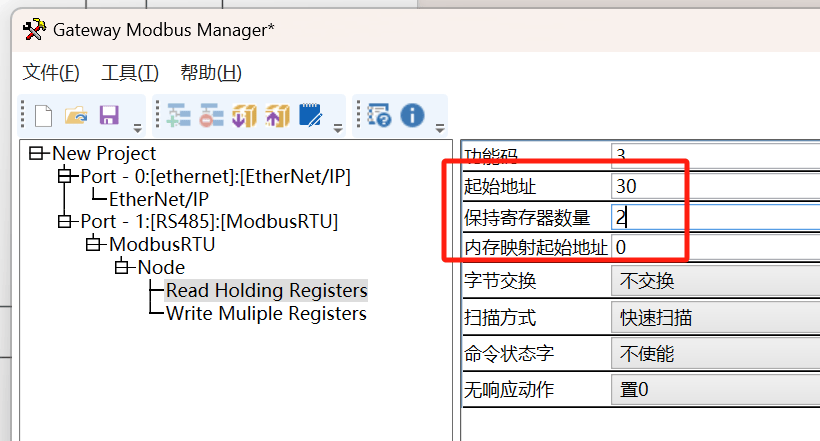

比如想讀取測量值包含40031和40032兩個寄存器網關就要進行如下填寫
配置完成后下載進網關即可正常工作。
