      開疆智能Ethernet/IP轉Modbus網關連接質量流量計配置案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-06-08 10:38 ? 次閱讀

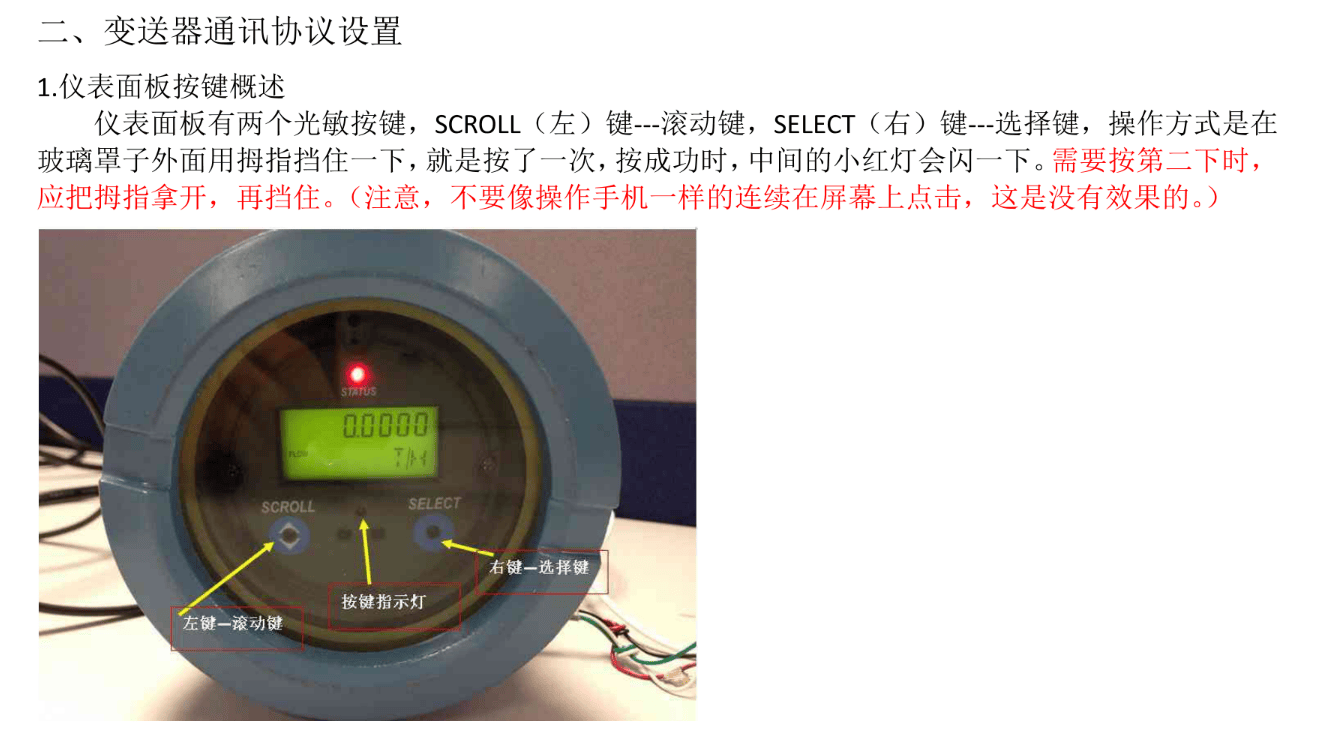

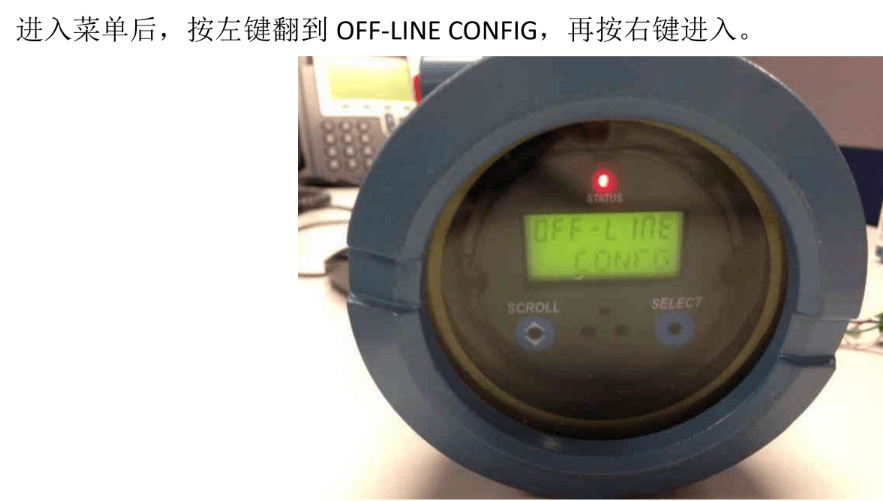

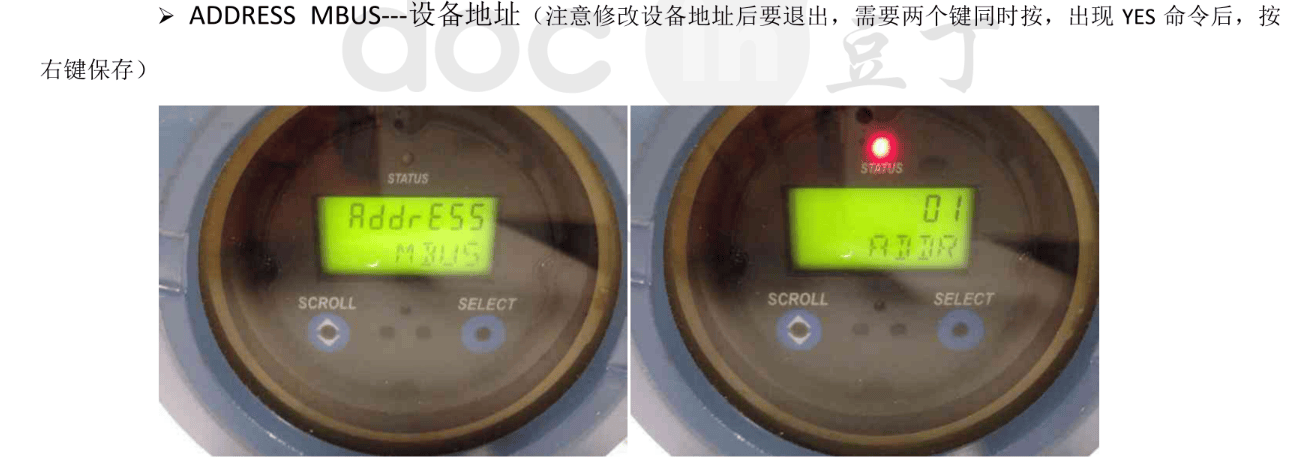

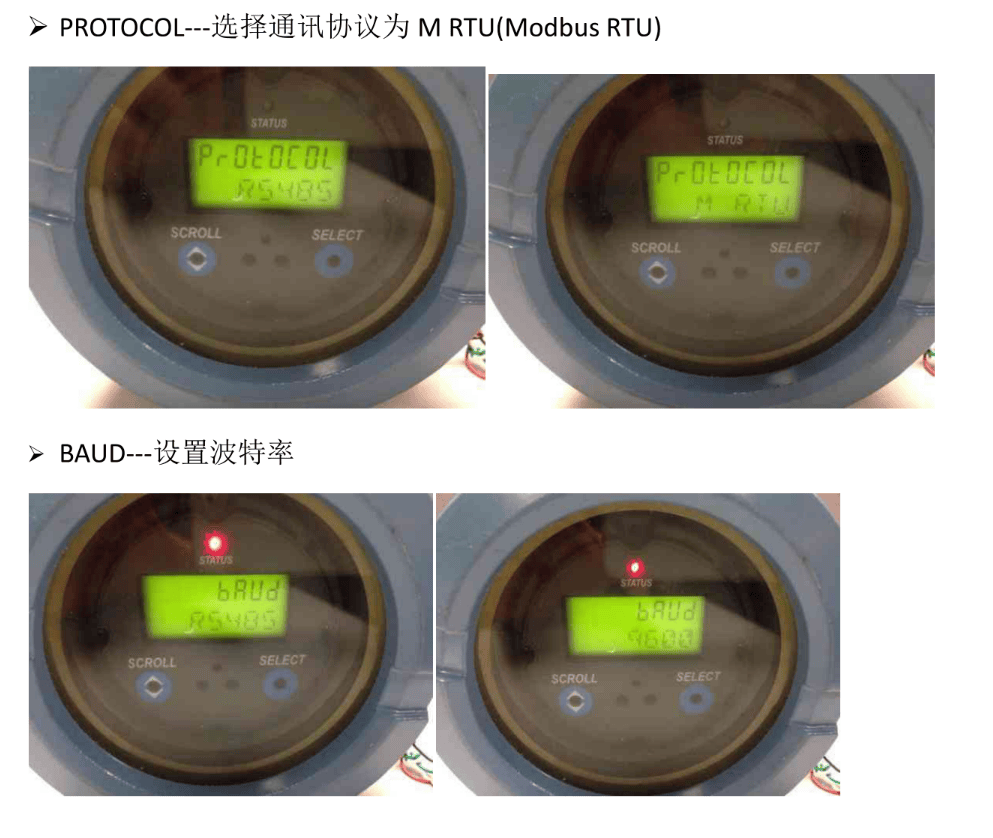

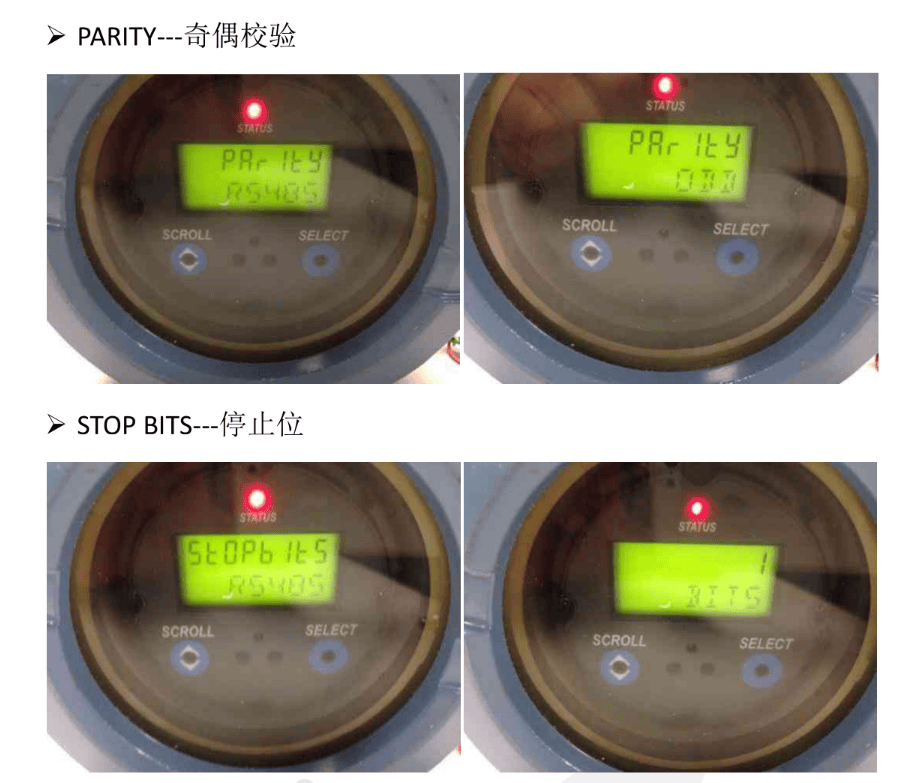

      首先設置modbus從站的485參數，確保網關和從站的485參數保持一致。

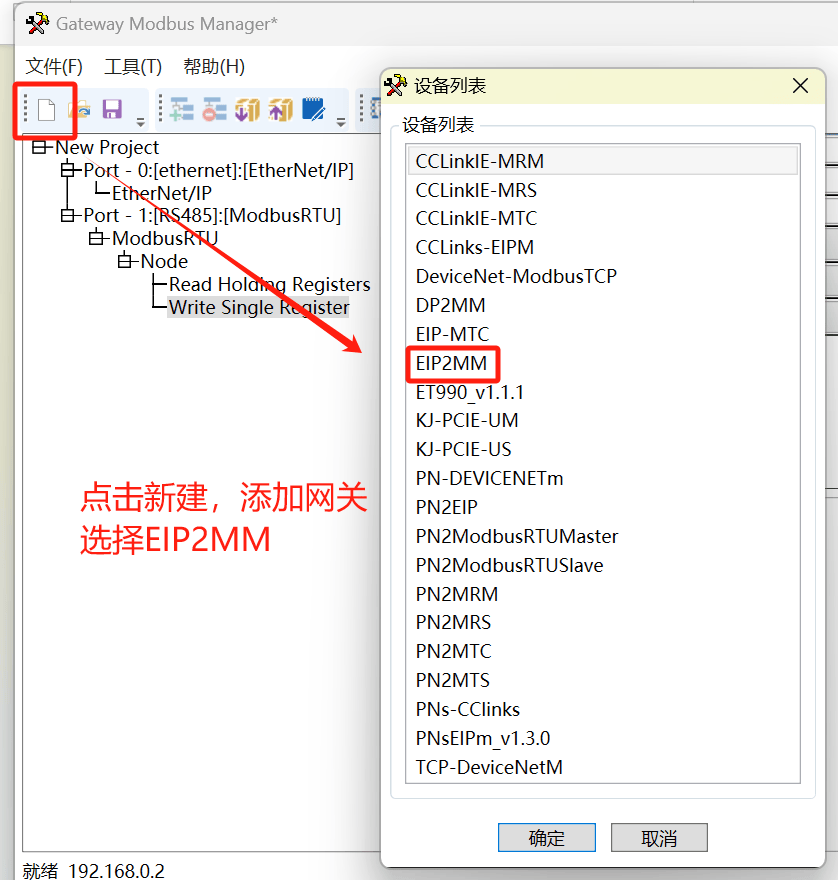

      設置完成后打開網關配置軟件并新建項目

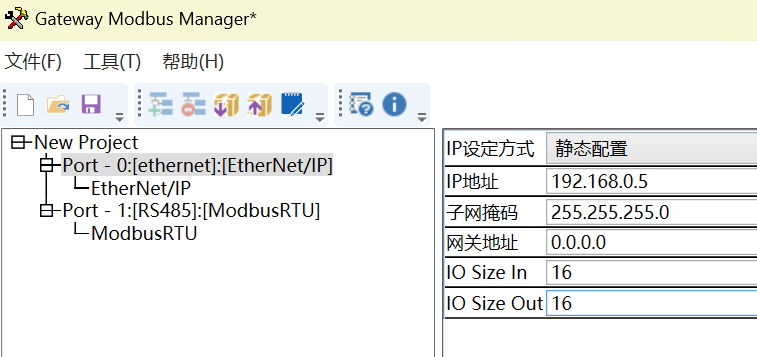

      先設置網關在Ethernet一側的IP地址以及數據轉換長度。

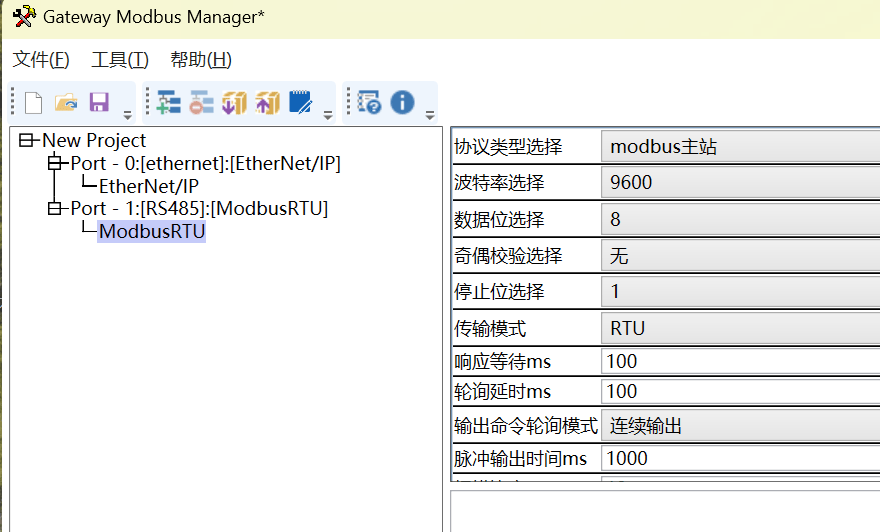

      設置網關的Modbus參數如波特率9600無校驗8數據位（無校驗選8，有校驗選9）

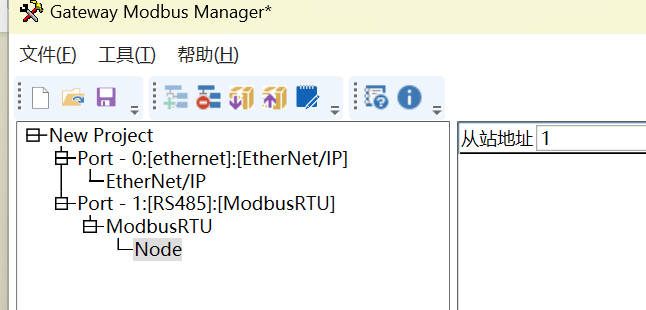

      添加從站設置地址為1

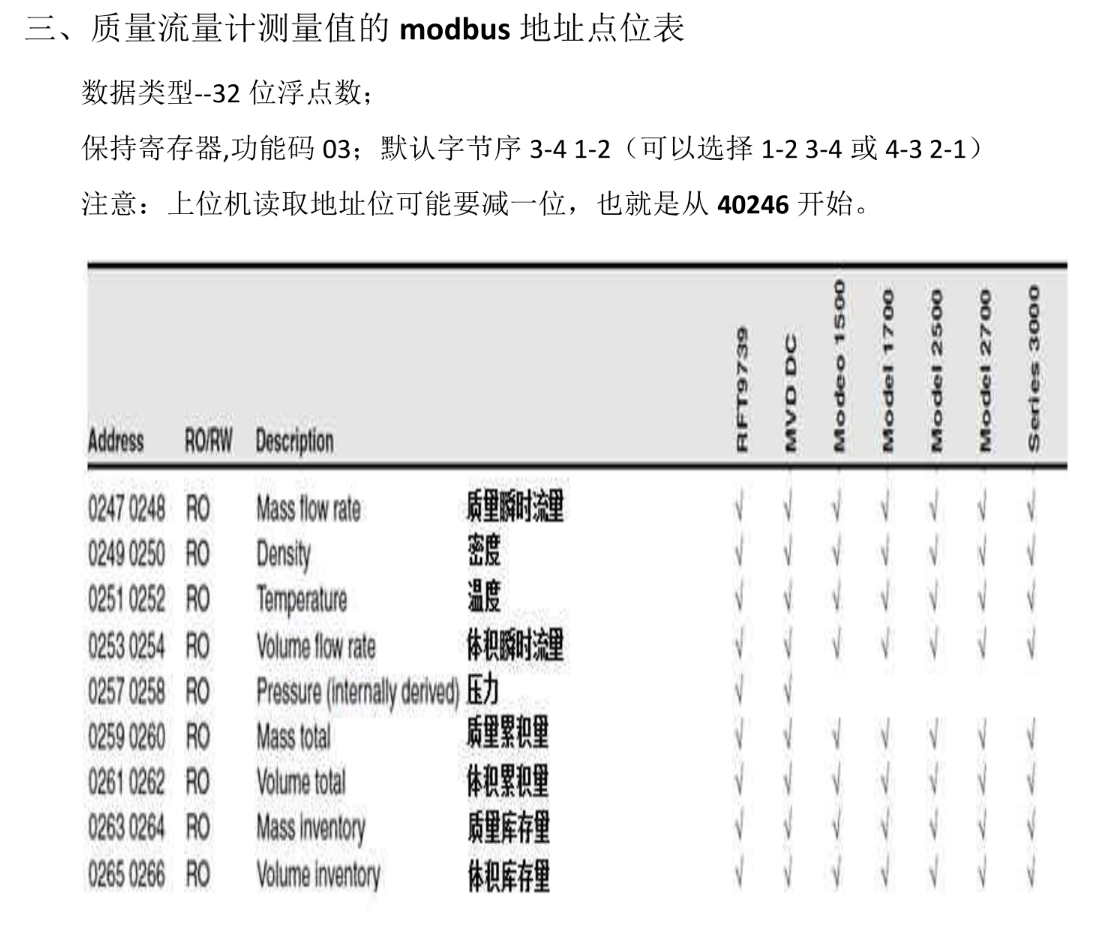

      根據從站手冊得知讀取用到功能碼為03，寄存器地址為0247和0248兩個所以是浮點數

      但由于設備地址由1開始所以我們要填寫0246

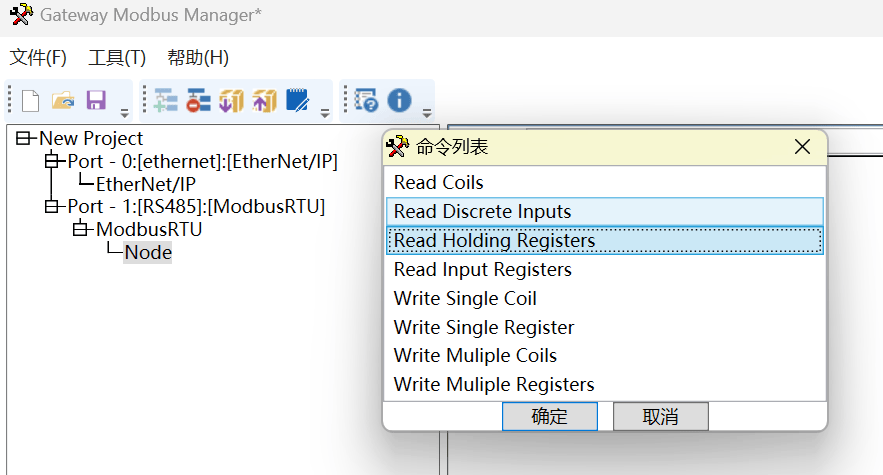

      添加網關modbus功能碼選擇Read Holding Registers(讀保持寄存器)

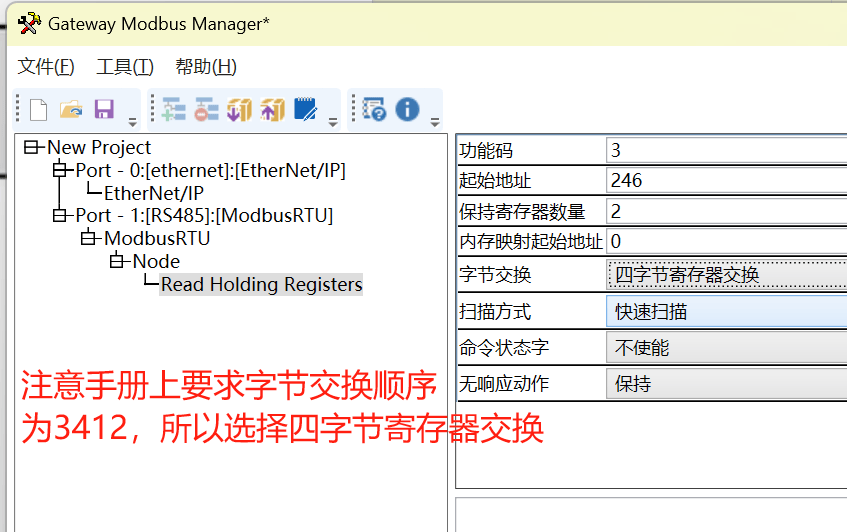

      填寫地址寄存器0246，寄存器數量2個，注意手冊上要求交換字節順序。


      所需參數都添加完后將配置下載到網關。

      開始配置Ethernet/IP主站（如羅克韋爾，歐姆龍PLC等）

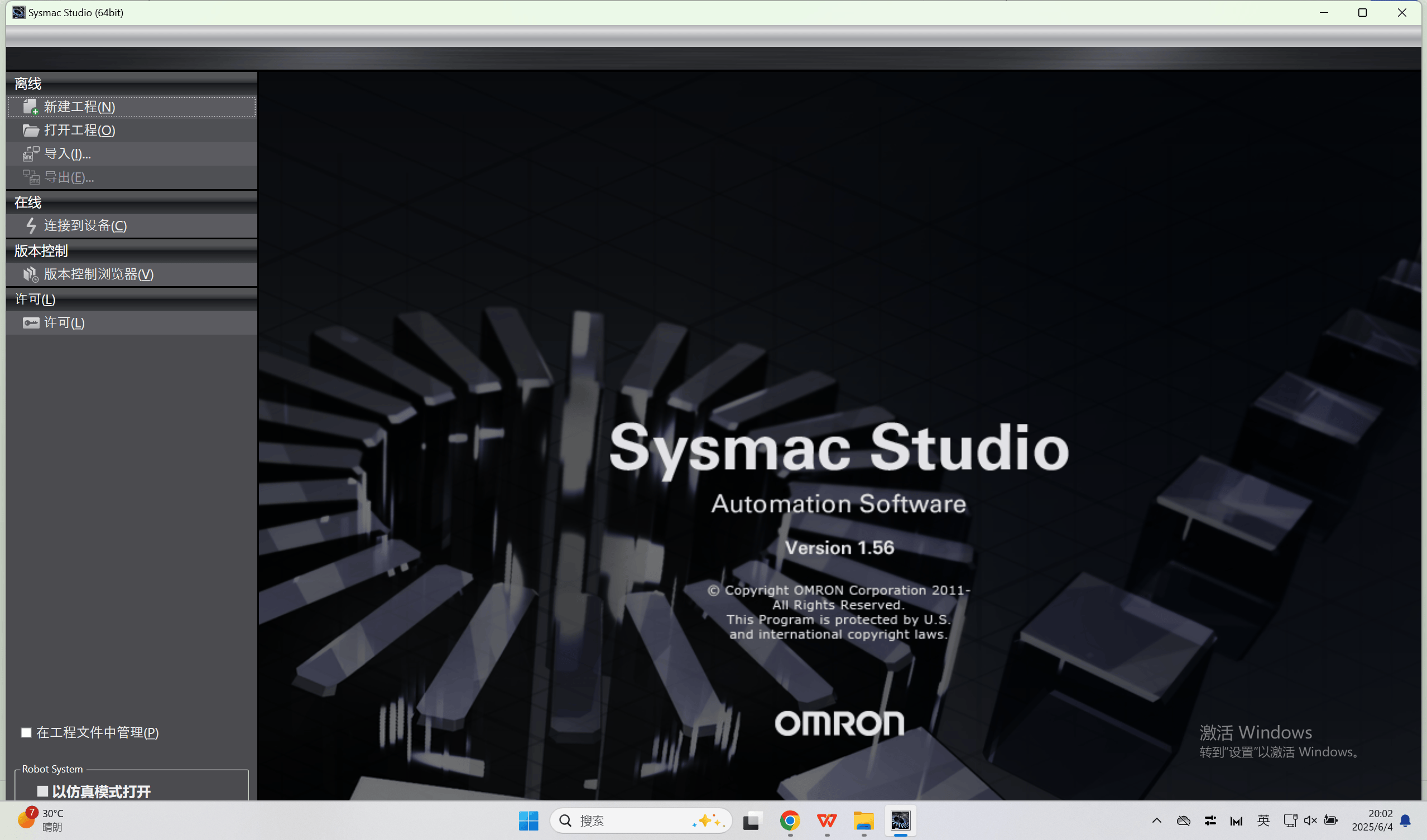

      首先打開主站組態軟件“Sysmac Studio”并新建項目。

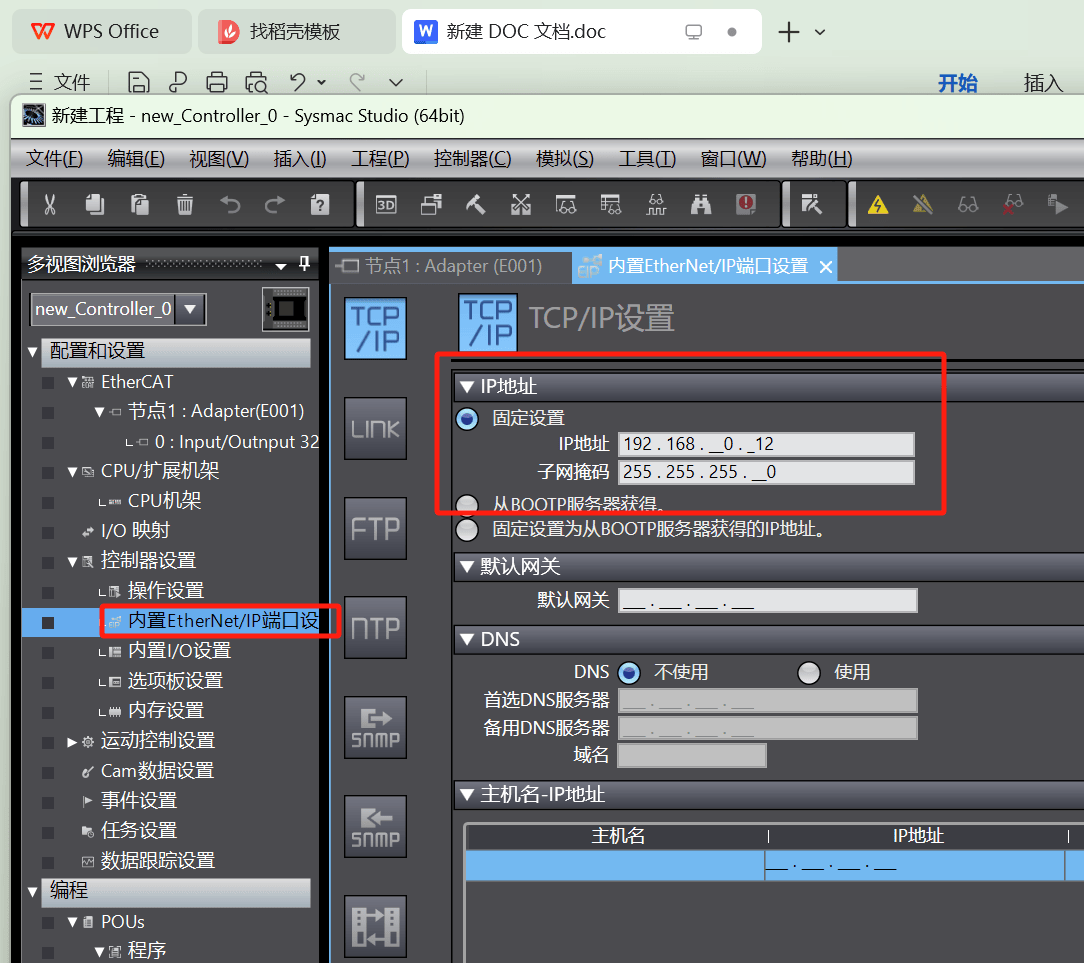

      設置PLC的IP地址

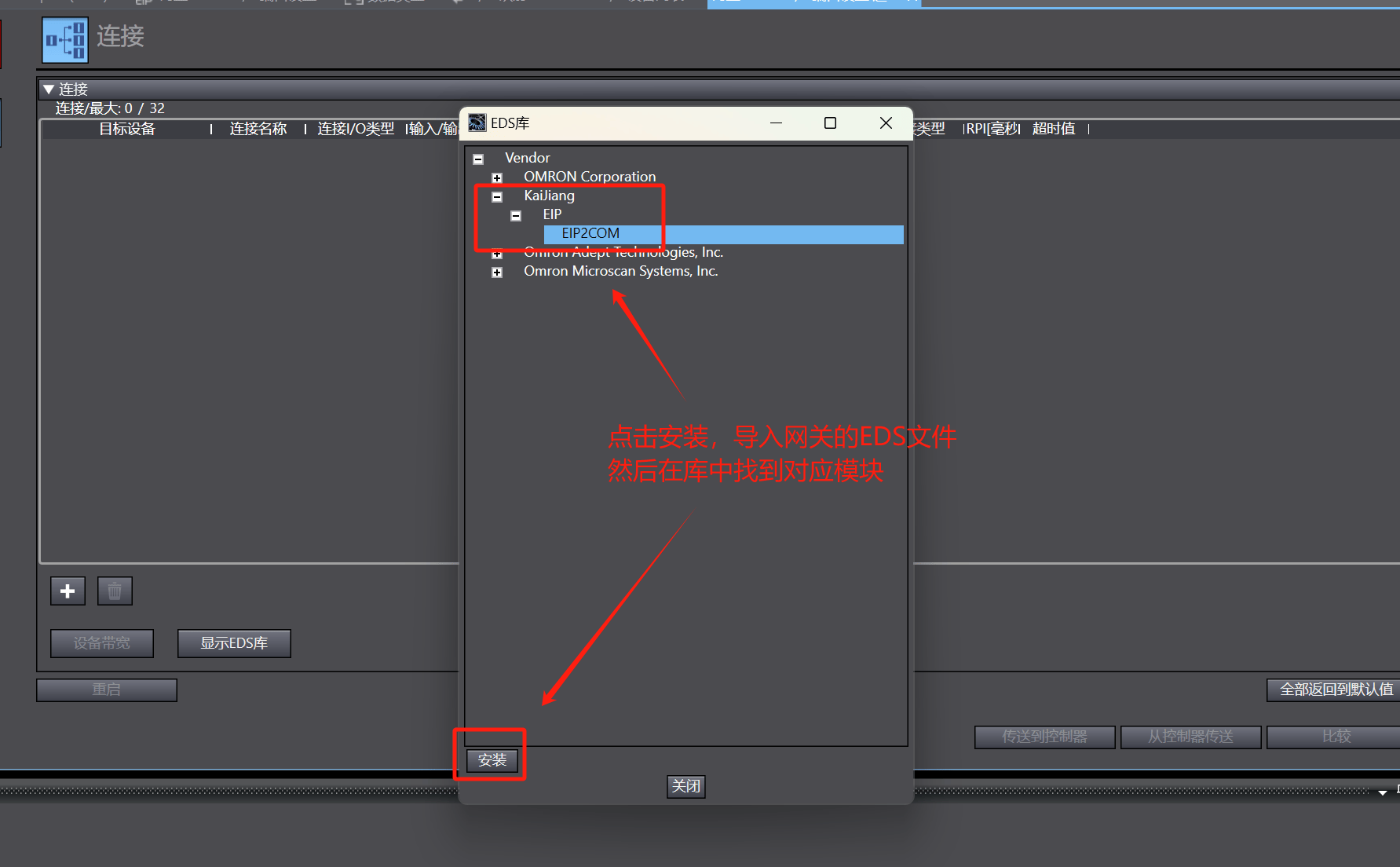

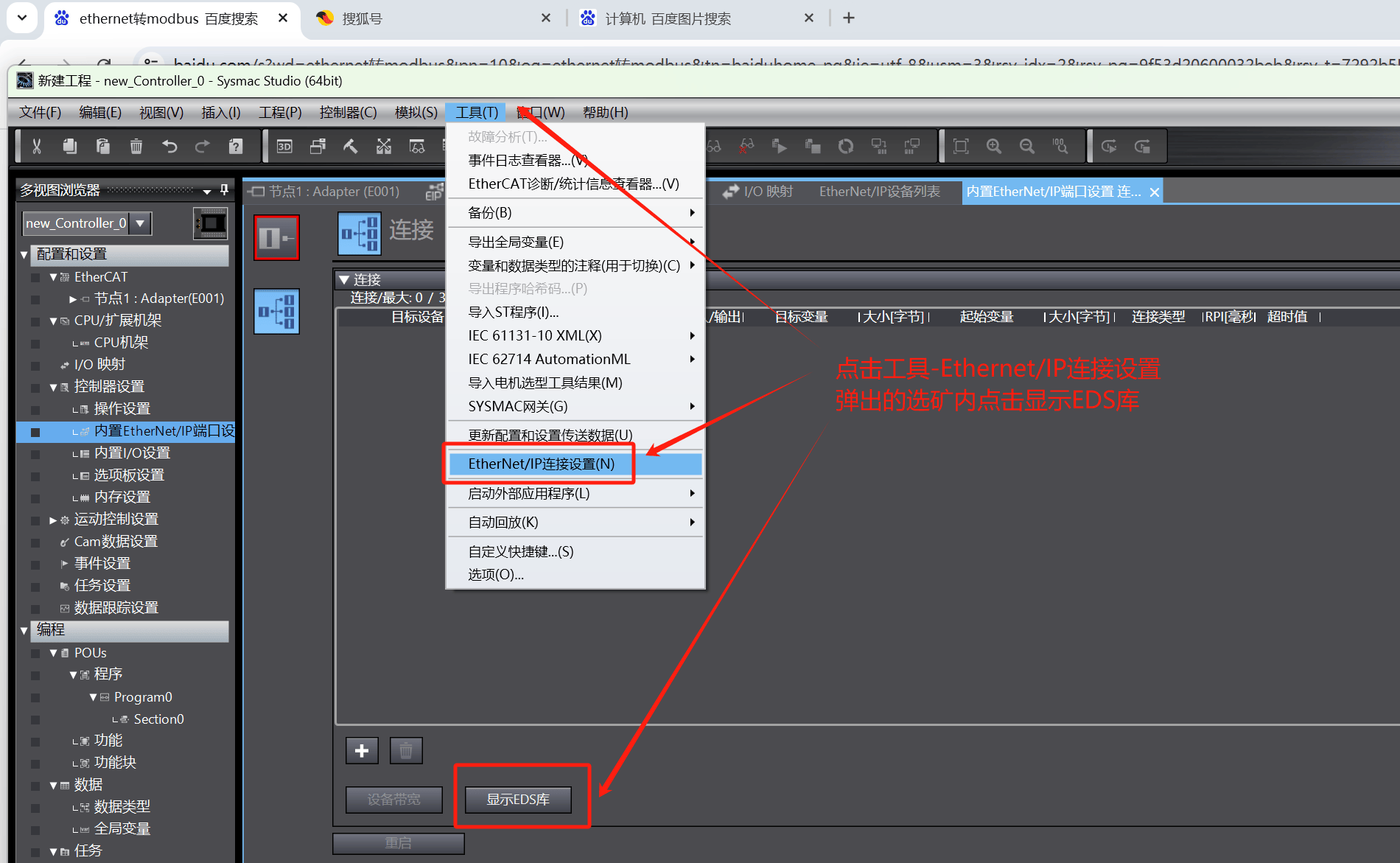

      點擊工具-Ethernet/IP連接設置，在彈出的選個框內選擇顯示EDS庫添加網關eds文件

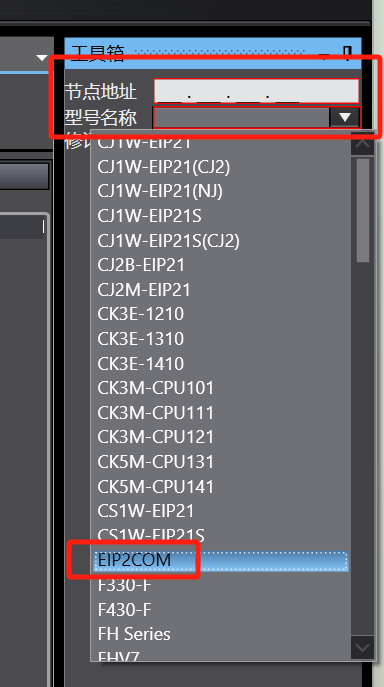

      開始安裝網關EDS文件，并在完成后選擇對應模塊。EIP2COM


      設置網關IP地址

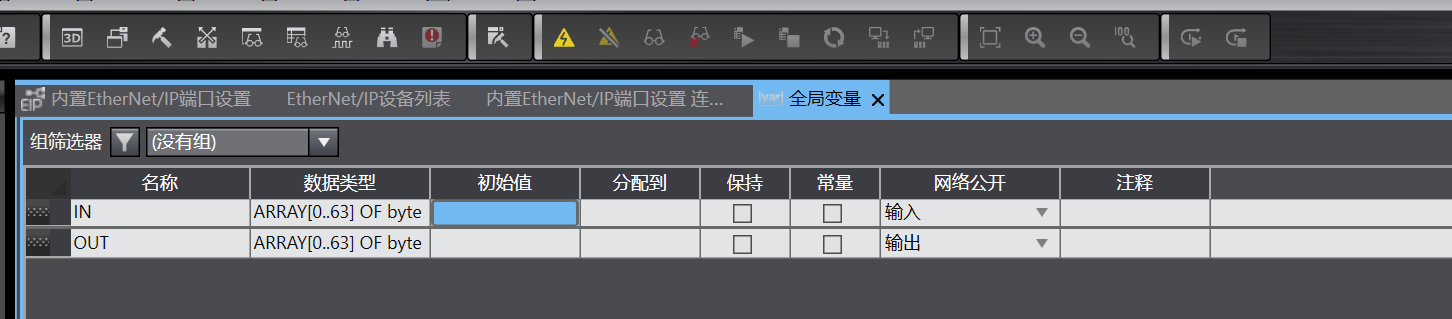

      添加全局變量并關聯導入EIP組態配置


      在PLC組態軟件的Ethernet/IP端口設置中將全局變量關聯至網關組態。

      配置完成后將組態下載到歐姆龍PLC。
